Installation d'un autoradio + haut-parleurs sur Citroën zx 1.9D

Installation d'un autoradio + haut-parleurs sur Citroën zx 1.9D

Pourquoi installer un autoradio ? Tout simplement parce que c'est quand même plus agréable d'écouter un peu de musique en roulant ;-) .

Liste d'outils nécessaires :
- Un tournevis plat (taille moyenne)
- Un tournevis torx
- Une pince coupante
- Une pince à dénuder
- Dominos
- Haut-parleurs
- Autoradio

On va commencer par installer les haut-parleurs. Les haut-parleurs se trouvent dans les portières avant. Soit il y en a déjà d'origine, soit il n'y en a pas et vous en mettez. Où autre cas de figure il y a ceux d'origine et on en met des mieux...(c'est mon cas personnel).
Déclipser à l'aide d'un tournevis plat si nécessaire le cache plastique du haut-parleur. installation d un autoradio haut parleurs sur citroen zx 1 9d 0

Dévisser les vis torx du haut-parleur.


installation d un autoradio haut parleurs sur citroen zx 1 9d 1

Sortir le HP et débrancher la prise d'origine.

installation d un autoradio haut parleurs sur citroen zx 1 9d 2

Comparer et/ou mesurer le diamètre du HP ancien avec le nouveau. Profitez-en pour vérifier qu'ils sont bien sous 4 Ohm et que le nombre de watts est identique ou supérieur à la puissance de l'autoradio à installer.

installation d un autoradio haut parleurs sur citroen zx 1 9d 3

Relier les fils du HP neuf aux fils arrivant du côté portière. Attention, il faut prendre le fil rouge du HP (qui correspond au pôle positif +) et le relier sur le même pôle (+) du fil qui arrive de la portière. En général on le reconnait car il y a un petit marquage (par exemple ici fil vert avec une marque noire dessus pour le +). Et on relie les 2 autre fils ensembles qui par déduction sont les pôles négatifs (-). Moi j'ai pris un domino, sinon on peut aussi les souder et mettre une gaine thermorétractable si on veut un résultat parfait.

installation d un autoradio haut parleurs sur citroen zx 1 9d 4

Revisser le HP neuf.

installation d un autoradio haut parleurs sur citroen zx 1 9d 5

Remettre le cache plastique en appuyant dessus pour l'encliqueter.

installation d un autoradio haut parleurs sur citroen zx 1 9d 6

Voilà, c'est fini pour la partie haut-parleurs.
Maintenant on va installer le poste....

Mettre la cage métallique du poste dans le cadre prévu à cet effet dans le tableau de bord. Relier les 2 connectiques mâles qui arrivent de la voiture au bloc femelle du poste. Pour information il y une connectique qui correspond à l'alimentation générale (côté voiture) et l'autre aux haut-parleurs.

installation d un autoradio haut parleurs sur citroen zx 1 9d 7

Raccorder la fiche femelle antenne sur la fiche mâle antenne.

installation d un autoradio haut parleurs sur citroen zx 1 9d 8

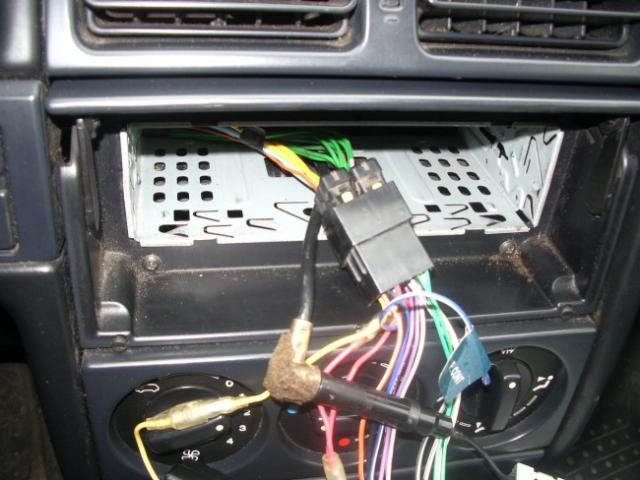

Raccorder les fils d'alimentation générale qui se trouvent entre le poste et la grosse prise (côté autoradio). Ils se branchent d'une manière définie par la notice de l'autoradio car ils servent à brancher le poste en relation avec le contact neiman puis à protéger le tout en passant par le fusible. (Pour information il y 3 sortes de branchements définies dans la notice).

installation d un autoradio haut parleurs sur citroen zx 1 9d 9

Il faut maintenant enfoncer progressivement les connectiques dans le fond tout en suivant habilement avec le poste. Bien caler les câbles dans le fond de manière à ce qu'ils ne gênent pas le poste. ATTENTION : il ne faut surtout pas forcer car on risque de détériorer les prises et/ou câbles.

installation d un autoradio haut parleurs sur citroen zx 1 9d 10

Ensuite encliqueter à l'aide d'un petit tournevis ou autre le poste aux endroits indiqués sur la photo.

installation d un autoradio haut parleurs sur citroen zx 1 9d 11

Appliquer le tour esthétique du poste.

installation d un autoradio haut parleurs sur citroen zx 1 9d 12

Allumer maintenant l'autoradio et vérifier que tout fonctionne bien.

installation d un autoradio haut parleurs sur citroen zx 1 9d 13

Voilà l'installation est terminée. Bon...Voyage voyage !...Bon courage ! Comme d'habitude si vous avez des questions n'hésitez pas !
