Cet article présente le schéma de l'ampli Hifi Pioneer SA 506, des photos de l'intérieur, ainsi que des explications sur le fonctionnement électronique de chaque partie : alimentation, ampli de puissance, réglage de tonalité, préampli phono, volume, vumètres.



Ampli hifi Pioneer SA 506 schema 0

Schéma de l'ampli hifi Pioneer SA506




Ampli hifi Pioneer SA 506 schema 1



Ampli hifi Pioneer SA 506 schema 2

Vue de l'intérieur de l'ampli Pioneer SA506



Alimentation à transfo



Le transfo principal assure l'alimentation des modules d'amplis de puissance et fournit une tension auxiliaire pour alimenter le préampli phono et les étages d'entrée des amplis de puissance.



Ampli hifi Pioneer SA 506 schema 3

Entrée secteur et sélecteur de tension pour le transfo



Le sélecteur de tension permet de choisir la tension secteur. Pour un secteur de 230V, il est recommandé de placer le sélecteur sur 240V plutôt que sur 220V. L'ampli s'"attend" à recevoir 240V et il reçoit 230V, ce qui le sous alimente très légèrement, diminuant l'échauffement des composants et un peu la puissance de sortie, mais ce paramètre est rarement crucial dans la hifi.



Pour plus de détails :

http://www.astuces-pratiques.fr/electronique/alimentation-d-ampli-hifi-commutateur-220v-ou-240v



Les tensions de sortie de l'alimentation sont :



+/-33V 3A environ 100VA (puissance)
+34V 14mA stabilisé (auxiliaire)



Ampli hifi Pioneer SA 506 schema 4

Schéma de l'alimentation de l'ampli hifi Pioneer SA506



La puissance du transfo est de 100VA environ. Les condensateurs d'alimentation (C302, C303) sont des 8000uF/42V.



Ampli hifi Pioneer SA 506 schema 5

Condensateurs 8000uF/42V de l'ampli hifi Pioneer SA506


L'alimentation auxiliaire est basée sur une diode zener (D307) et un transistor ballast (Q301). L'alimentation négative, au bas du schéma (C304, D305), permet le blocage rapide de Q301 après l'extinction de l'ampli. En effet, C304 se décharge rapidement dans la LED, la tension devient proche de 0, le potentiel de base de Q302 remonte, Q302 devient conducteur, décharge à son tour C306 via R311. Q301 bloque donc.



Cela permet d'éviter des bruits étranges et des "ploc" plusieurs secondes après la coupure de l'ampli, lorsque la tension d'alimentation redescend lentement (décharge lente des condensateurs 8000uF).



Ampli de puissance



Le schéma ci dessous est à 2 exemplaires, un pour le canal gauche, un pour le canal droit.



Ampli hifi Pioneer SA 506 schema 6

Ampli hifi Pioneer SA 506 schema 7



Module de puissance de l'ampli Pioneer SA506



- Etage d'entrée



Le schéma est assez classique sauf pour la contre réaction. Le signal audio arrive à un étage différentiel (Q202 : 2SA798) alimenté par la tension +34V stabilisée. On remarque que la contre réaction est formée par R220, R218, C210 mais aussi le réglage de tonalité associé en série avec R222//C212 et C238. Pour comprendre cela, 2 analyses doivent être faites :



- analyse statique (DC) : la contre réaction se fait par R220 + R218 seulement. C210 est ouvert et l'étage d'ampli est globalement un suiveur. C238 est ouvert et supprime l'intervention du réglage de tonalité. Le point de fonctionnement statique n'est donc pas influencé par la position des potentiomètres "grave" et "aigu".



- analyse dynamique (AC) : entre la sortie et la base de "droite" de Q202 se trouve le réglage de tonalité (C238 est un fil) en série avec R222. C212 (5pF) ne semble jouer aucun rôle dans la bande audio. En revanche, R220 est reliée à la masse (C210 est un fil). La contre réaction se fait cette fois-ci seulement par le réglage de tonalité.


Le principe de ce réglage pris directement dans la contre réaction est surprenant et repose sur le fait qu'une partie du signal va à la masse via les potentiomètres (VR4-b et VR3-b), R234 et C218.



- Ampli en tension



Q206 est le coeur de l'amplification en tension. Le grand gain en tension de cet étage est assuré par C228 (qui relie à la masse l'émetteur de Q202 en alternatif) ainsi que la haute impédance de la source de courant constituée par le condensateur de bootstrap (C226 : 47uF) et R242. Ce montage économique est efficace et simple. Il est alimenté non pas par le +33V de puissance mais par l'alim auxiliaire : c'est un luxe !



- Polarisation de l'étage de sortie



D206 est un ensemble de 3 diodes en série. A température ambiante, la tension à ses bornes vaut environ 1.70V à 7mA. D206 est monté sur le radiateur des transistors pour que la tension à ses bornes dérive en température comme la tension Vbe des transistors de puissance (Q214, Q212). En effet, pour reprendre un slogan publicitaire, qui mieux qu'une jonction PN peut imiter une jonction PN ?



Ampli hifi Pioneer SA 506 schema 8

Diode STV-3H asservie en température

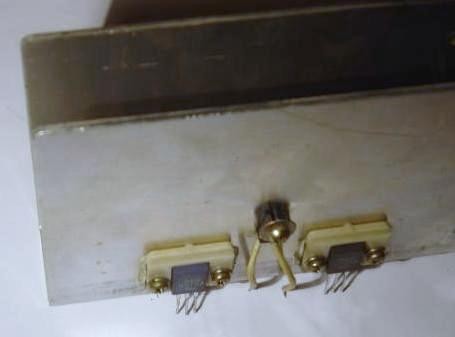

Ampli hifi Pioneer SA 506 schema 9

Diode et transistors de puissance



R240 peut avoir une autre valeur sur certaines versions d'amplis SA 506. Le fil *ADJ ajuste le point de fonctionnement. L'étage de polarisation formé de D206, D204 et R240 remplace le classique transistor associé à un potentiomètre de réglage du courant de repos ("Vbe multiplier").



- Etage de sortie



La paire de transistors de puissance est la 2SD586A / 2SB616A.

Leurs caractéristiques sont :


Vce = 100V, Ic = 5A et Ptot = 60W



Note (voir ci dessous pour d'autres exemples) : ajouter "2S" devant le nom du transistor !

http://www.astuces-pratiques.fr/electronique/transistors-2sa-2sb-2sc-2sd-references-et-choix



Ampli hifi Pioneer SA 506 schema 10

Transistors de sortie de l'ampli Pioneer SA506



Ampli hifi Pioneer SA 506 schema 11

Transistors de sortie de l'ampli Pioneer SA506 (zoom)



Ils sont montés sur mica et pâte thermoconductrice.



Ampli hifi Pioneer SA 506 schema 12

Détail du transistor PNP 2SB616A



L'inductance de 1uH (L202) ainsi que le réseau de Zobel (ou Boucherot) C236 (47nF) et R262 (10 Ohms) assurent la stabilité de l'ampli. Pour plus de détails sur la stabilité des amplis audio :



http://www.astuces-pratiques.fr/electronique/ampli-audio-stabilite-et-oscillations



Préampli phono



Le préampli phono est assez classique. Il est stéréo et une alimentation intermédiaire est créée par R131 et C119. Cette alimentation est commune aux 2 étages d'entrée.



Ampli hifi Pioneer SA 506 schema 13

Schéma du préampli phono du SA506



On ne s'intéresse qu'au préampli du haut, celui du bas étant identique. Q101 est un étage différentiel. La contre réaction arrive à son émetteur. Q103 est un étage de gain. Son grand gain est assuré par C113 qui relie l'émetteur de Q103 à une tension continue (+33.5V), c'est-à-dire à la masse en alternatif. C115 est un condensateur de liaison. R125 assure la charge/décharge de C115 lorsque la sortie n'est pas reliée. R127 sert de protection, en cas de court-circuit.



L'impédance d'entrée est définie par les 3 résistances en parallèle : R107 (220k), R103 (390k) et R105 (91k). On obtient environ 55kOhms, ce qui est proche des 47k standard. C101 (220pF) participe aussi à l'impédance d'entrée.



Sortie casque



La sortie casque est basée sur une prise jack stéréo. Le signal amplifié (destiné aux haut-parleurs) va à la sortie casque via une résistance de 150 Ohms pour atténuer la puissance dans le casque, sinon, c'est l'assassinat du casque et des oreilles !



Ampli hifi Pioneer SA 506 schema 14

Sortie casque de l'ampli (R = right = droite; L = left = gauche)



Le canal gauche correspond à la pointe du jack, le canal droit correspond à la bague du jack. Ce choix est habituel dans le domaine audio.



Indicateurs de puissance (vumètres audio)



Chaque canal possède son vumètre qui est alimenté par la tension de sortie de l'ampli (donc la tension qui alimente le haut parleur) :



Ampli hifi Pioneer SA 506 schema 15

Schéma des vumètres du SA506



Le signal audio est redressé et doublé (D401, C401, D403, C403). Cependant, R401 limite beaucoup le courant et D405 charge la tension issue du doubleur. La caractéristique courant/tension de D405 permet de retrouver une relation logarithmique entre la tension d'entrée et la tension aux bornes de l'indicateur de puissance (en série avec R405). Pour ce raisonnement, R403 est négligée.



Réglage de volume de l'ampli



Le potentiomètre de réglage de volume est monté sur une carte à part :



Ampli hifi Pioneer SA 506 schema 16

Schéma du réglage de volume



Les condensateurs C501 et C502 (120pF) immunisent contre des hautes fréquences inaudibles (radio fréquence, etc).



Mot de la fin sur l'ampli Pioneer SA506



L'ampli Pioneer SA506 reprend les grands principes ainsi que les réalisations habituelles des amplis hifi vintage de l'époque. Espérons que cet article aura été utile ou instructif pour les curieux et les réparateurs de cet ampli !



Ampli hifi Pioneer SA 506 schema 17



Ampli hifi Pioneer SA 506 schema 18
