Cet article présente l'intérieur et la fabrication d'un ampli de sono Acustica 2 x 100Wrms à . Sa réalisation est presque artisanale, les soudures sont faites à la main ainsi que les connexions. Le circuit imprimé est un simple face étamé.



ampli sono 2 x 100w acustica realisation 0

Ampli de sono Acustica 2 x100Wrms à 8 Ohms



L'ampli est ultra classique pour sa conception. L'alimentation est basée sur un transfo torique 300VA 2 x 35V, ce qui donne une tension symétrique de +/-50V environ.



Alimentation à transfo pour ampli audio




ampli sono 2 x 100w acustica realisation 1

Condensateurs d'alimentation : 2 x 3300uF 63V par tension (sur le +50V et sur le -50V)

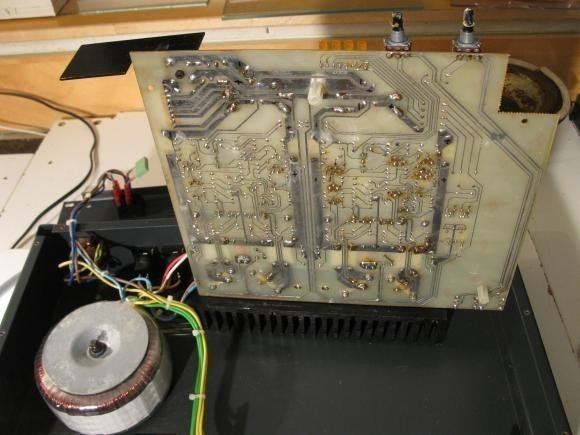

Le circuit imprimé, dans son ensemble :



ampli sono 2 x 100w acustica realisation 2

Circuit imprimé de l'ampli sono Acustica



Dressé à l'intérieur de la boite de l'ampli :



ampli sono 2 x 100w acustica realisation 3

ampli sono 2 x 100w acustica realisation 4

Potentiomètre de réglage du courant de repos : un classique



Vu qu'il s'agit d'un ampli de sono, un courant de repos nul est possible. La distorsion de croisement est très peu audible si on place le potentiomètre pour que les transistors soient à la limite de la conduction.

ampli sono 2 x 100w acustica realisation 5

Détail du circuit imprimé de l'ampli sono : tous les composants sont traversants et sérigraphiés



Les transistors drivers sont les 2SA958 et 2SC2168 pour piloter les transistors de puissance de l'ampli.



Vu du dessous, on voit l'aspect étamé des pistes :



ampli sono 2 x 100w acustica realisation 6

ampli sono 2 x 100w acustica realisation 7

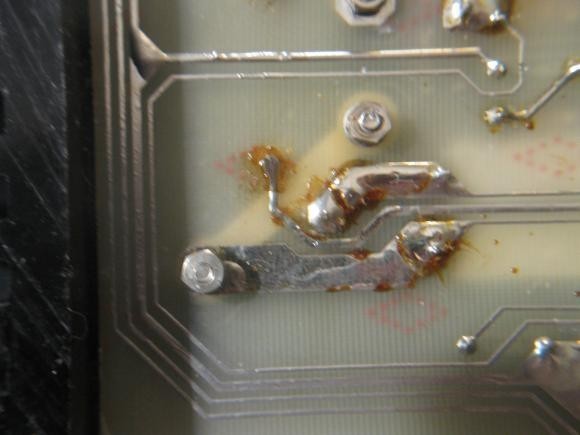

Pistes larges pour la puissance



On voit que la masse est faite en étoile pour éviter les impédances communes partagées et donc qu'il y ait des ronflettes dans les haut-parleurs.



ampli sono 2 x 100w acustica realisation 8

fixation d'un transistor de puissance : le courant collecteur passe par la vis de fixation !



Les transistors de puissance sont tous identiques : des  bipolaires NPN 2N3773. C'est un grand classique des amplis audio ancienne génération, basés sur des étages de sortie quasi complémentaires (que des NPN de puissance parce que les PNP de puissance étaient moins performants, plus chers, bref, moins pratiques !)



Voici les bêtes, montées sur une grosse équerre qui va vers le radiateur en alu :



ampli sono 2 x 100w acustica realisation 9

Transistors de puissance 2N3773 montés en quasi complémentaire



ampli sono 2 x 100w acustica realisation 10

Transistors 2N3773



Un interrupteur thermique à 90°C est en série avec le secteur. Il coupe lorsque la température est excessive. Il doit assurer une isolation renforcée entre son socle (fixé et connecté au radiateur) et les contacts qui coupent le 230V en cas de besoin.



Côté design et face avant, les potentiomètres mono sont classiques :



ampli sono 2 x 100w acustica realisation 11

Détail de la face avant de l'ampli sono Acustica



ampli sono 2 x 100w acustica realisation 12

Face avant de l'ampli Acustica



L'alimentation se fait en 220V et non en 230V :

ampli sono 2 x 100w acustica realisation 13

Cordon d'alimentation de l'ampli Acustica : du 220V !



Il fonctionne aussi en 230V aujourd'hui, mais il est donc légèrement "survolté". Dommage qu'il n'y ait pas un commutateur 220V/240V comme sur certains amplis hifi vintage...



Pourquoi choisir le 240V à l'arrière d'un appareil

  Ampli sono 2 x 100W Acustica : réalisation, publié par nina67 le 14 Novembre 2014
Les 10 outils indispensables pour l'électronique
Nina67
3 COMMENTAIRES
triac

Le transfo torique c'est un combien de VA ? 200 VA ? ou un peut + pour la sécurité ?

nina67

Bonjour triac, le transfo est un 300VA, comme je l'indique dans l'article. J'ai déterminé la puissance nominale en mesurant la résistance série DC du primaire. http://www.astuces-pratiques.fr/electronique/puissance-nominale-et-resistance-serie-d-un-transfo

triac

Oui je connais l'astuce, j'avais imprimer les relevés. Je m'en sert souvent. J'avais zapper, c'est pourtant écrit en haut de la page 300VA.
