 Cable XLR - Jack micro : réalisation

 Catégorie electronique - Par nina67 - Publié le 2011-11-21 15:54:27

Cable XLR - Jack micro : réalisation

Cet article présente comment réaliser un cable XLR-Jack pour micro par exemple. Le schéma de connexion est présenté ainsi qu'une réalisation pratique de cable. Ce câble est utile pour connecter un micro dynamique (avec un micro électrostatique, cela ne fonctionne pas) à une table de mixage ou une console de mixage pour instruments.



cable xlr jack micro realisation 0

Connexion pour câble XLR-Jack



La masse : c'est l'ensemble des brins de fils qui entourent le fil du centre. La masse forme un blindage qui protège contre parasites électriques (ronflette) environnants.



Le signal : c'est le fil du centre (appelé aussi l'âme) qui est protéfé par la masse. Le signal issu d'un micro ne vaut que quelques millivolts et doit être protégé électriquement par la masse.



Préparation du câble XLR-Jack



Tout d'abord, dénuder et étamer la masse et le signal sur 8mm environ.



cable xlr jack micro realisation 1

Câble micro dénudé

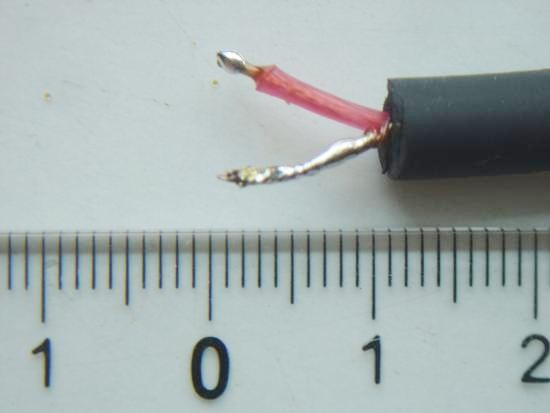

cable xlr jack micro realisation 2

Câble micro dénudé et étamé (prêt à être soudé)



Soudures à réaliser pour le câble XLR-Jack



Présentons d'abord l'assemblage côté "XLR" avant de présenter la partie "Jack", plus facile.

- côté "XLR" du câble :

Borne 1 : masse
Borne 2 : signal
borne 3 : masse



cable xlr jack micro realisation 3



cable xlr jack micro realisation 4

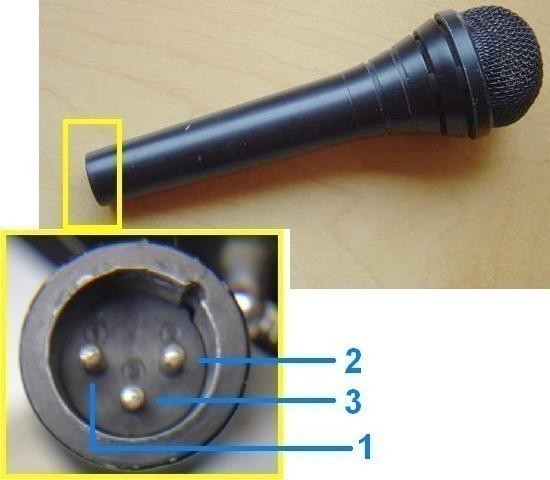

Bornes 1, 2, 3 du connecteur XLR



On remarque la symétrie gauche/droite entre le XLR mâle et le XLR femelle. Ne vous en faites pas, les bornes sont toujours numérotées !



Les bornes 1 et 3 sont reliées ensemble. La 4ème borne qui correspond au châssis du XLR n'est pas connectée.



Ne pas oublier de mettre les manchons du connecteur avant de faire les soudures !



cable xlr jack micro realisation 5



cable xlr jack micro realisation 6

Soudures du câble côté XLR (1 et 3 reliés ensemble)



cable xlr jack micro realisation 7

Connecteur XLR après soudure



On monte ensuite la partie "châssis" métallique du connecteur puis on visse le manchon en plastique :



cable xlr jack micro realisation 8

Partie "châssis" (visible en haut à gauche)

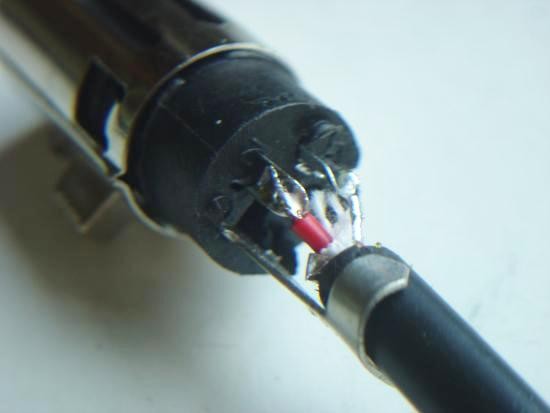

Sur un autre type de connecteur XLR, on procède de même :



cable xlr jack micro realisation 9

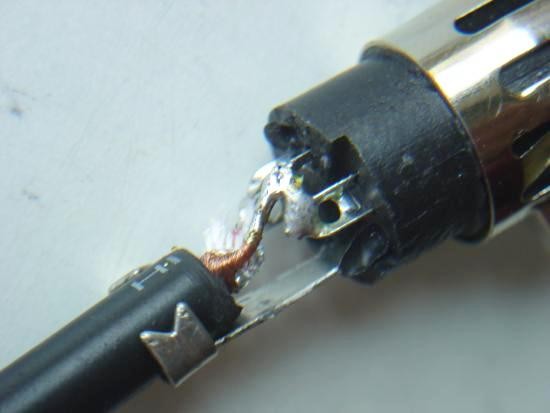

Soudures du câble côté XLR (1 et 3 reliés)



cable xlr jack micro realisation 10

Soudures du câble côté XLR (1 et 3 reliés)



Sur ce connecteur XLR, on serre ensuite la pince pour éviter que le câble ne s'arrache. On visse la partie châssis et on visse le manchon dessus.



Au final, on obtient un véritable câble professionnel :



cable xlr jack micro realisation 11

Cable XLR assemblé


- côté "Jack" du câble :



Châssis du jack : masse
Pointe : signal



cable xlr jack micro realisation 12

Soudures du câble Jack



cable xlr jack micro realisation 13

Soudures du câble Jack (zoom)



cable xlr jack micro realisation 14

Soudures du câble Jack (zoom)



Ensuite, on serre sur le câble la partie pince du connecteur. On peut aussi tordre les extrémités de la "pince" pour qu'elle rentre dans la gaine du câble et évite ainsi mieux l'arrachement si on tire sur le câble...



cable xlr jack micro realisation 15

Après avoir vissé le manchon, on a un câble XLR - Jack prêt à l'emploi !



Variante : câble XLR-RCA



Côté XLR, rien ne change, et côté RCA, le signal va sur la fiche centrale, et la masse sur la borne qui correspond au pourtour :



cable xlr jack micro realisation 16

Câble XLR - RCA (à souder)

cable xlr jack micro realisation 17

Câble XLR - RCA (terminé)



 Applications du câble XLR-RCA : lecteur CD-ampli de sono, éléments HiFi - ampli de sono, etc.
