Changer câble secteur ampli ou platine

changer câble secteur ampli ou platine

Comment changer le câble secteur ampli ou platine

changer cable secteur ampli ou platine 0

Changer le câble secteur de votre ampli ou de votre platine peut être nécessaire pour plusieurs raison. Parce que ce n'est pas la bonne prise ou alors tout simplement parce que celui ci est abimé ou défectueux.

Remplacement du câble secteur de votre appareil électrique :

Tout d'abord, vérifiez que votre appareil n'est plus branché au secteur.

Ensuite ouvrez le pour dé-souder ou débrancher le câble secteur

Remplacez le câble secteur par un nouveau.

changer cable secteur ampli ou platine 1



Remplacement du câble secteur sur une platine CD :

On commence par dévisser les deux vis de chaque coté de la platine.

changer cable secteur ampli ou platine 2



Ensuite on dévisse les quatre vis qui maintiennent le capot à l'arrière de celle ci.

changer cable secteur ampli ou platine 3



Enfin on Enlève le capot pour accéder au éléments électroniques de votre platine.

Maintenant il faut localiser le cable secteur jusqu'à l'emplacement qui le raccorde au circuit électronique.

Pour cela rien de plus simple, suivez le câble d'alimentation.

Ici dans notre cas le câble est raccordé avec un petit connecteur, détachez le.

changer cable secteur ampli ou platine 4


Retirez ensuite ce câble entièrement, vous pouvez même le couper si vous êtes certain de ne plus en avoir besoin.

Faites maintenant passer un nouveau câble en bon état et avec la bonne prise.

changer cable secteur ampli ou platine 5

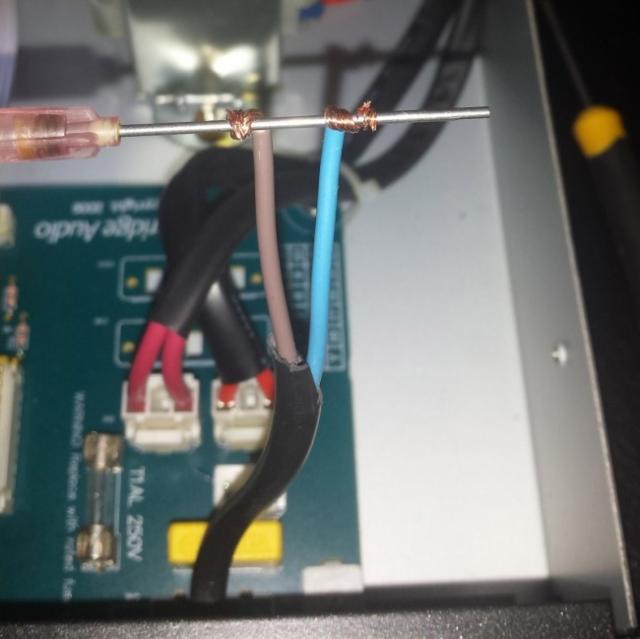

Pour souder ce câble au connecteur, nous allons, dénuder l'extrémité du câble, plus à l'aide d'un tournevis, nous allons enrouler le cuivre pour qu'il puisse s'enrouler autour des pattes du connecteur sur la carte de votre platine.

changer cable secteur ampli ou platine 6



Placez les câbles sur le connecteur !

changer cable secteur ampli ou platine 7

Une fois en place comme sur l'image, soudez le tout, vous pouvez mettre la dose d'étain, mais le faites pas brûler, la soudure doit être brillante.

changer cable secteur ampli ou platine 8

Faites bien attention que des fils ne se touchent pas.

Vous pouvez maintenant refermer l'appareil, et si vous ne l'avez pas encore fait, penser aussi à replacer le joint de maintient du câble

changer cable secteur ampli ou platine 9



Avis des internautes en moyenne 3.59 pour 17 votes
  changer câble secteur ampli ou platine, publié par jonathan le 7 Octobre 2016
Les 10 outils indispensables pour l'électronique
Jonathan
2 COMMENTAIRES
triac

Moi je les bousilles tout, comment enlève tu le passe câble proprement ?

jenna

Pour l'enlever proprement on peut juste couper le câble à ras le passe câble d'un côté et tirer de l'autre =)
