Un dispatch est un ensemble d'interrupteurs qui commandent des prises de courant pour allumer ou éteindre des jeux de lumières. Il y a souvent un fusible en série avec chaque interrupteur pour éviter de faire sauter les plombs si un jeu de lumière présente un court-circuit.



Le dispatch se rencontre souvent dans le matériel d'un DJ pour commander des jeux de lumière associés à une sono.



Connexion des interrupteurs et des prises du dispatch



Les interrupteurs et les prises sont connectées en parallèle pour l'arrivée du courant (phase) et la terre de protection (fil jaune vert). La terre de protection doit toujours être reliée.



commande d eclairages dispatch 0

Dispatch ouvert




commande d eclairages dispatch 1

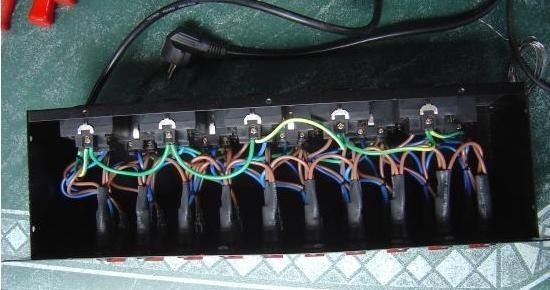

Vue globale du dispatch ouvert



La puissance totale consommée ne doit pas dépasser 3680W (230V x 16A), ce qui pourrait se produire si on voulait allumer 10 ampoules de 500W ou 1000W en même temps.



commande d eclairages dispatch 2

Fusibles du dispatch : les porte fusibles sont protégés par gaine thermo



Fusible : panne du dispatch



Si une voie du dispatch ne fonctionne plus, c'est peut-être qu'un porte fusible a grillé. Suite à un mauvais contact, un petit arc électrique s'installe dans le porte fusible lorque le courant passe. Cet arc fait chauffer puis fondre le porte fusible jusqu'à ce que le courant s'interrompe ! Le porte fusible est à remplacer dans ce cas...



commande d eclairages dispatch 3

Panne du dispatch



commande d eclairages dispatch 4



Remonter le dispatch après la réparation...
