Doubleur de puissance pour ampli HiFi

Doubleur de puissance pour ampli HiFi

Vous etes nombreux a souhaiter realiser des amplificateurs haute fidelitee puissants pour sonoriser vos fetes en famille ou d'autres occasions . La realisation d'amplificateurs de forte puissance est assez couteuse alors qu'il existe une autre approche plus simple qui transforme votre amplificateur stereo en veritable monstre.



doubleur de puissance pour ampli hifi 0

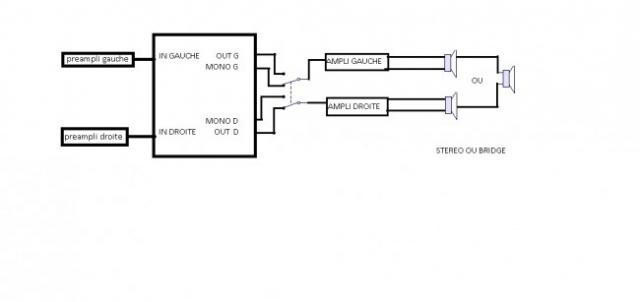

Le schema est fort simple en mode stereo les signaux des voies droite et gauche sont appliquees aux ampli op ic2a et ic2b montees en amplificateur a gain 1 et aussi sert adapteur d'impedance  et sont suivi d'un potentiometre double vr1 et vr2 pour ceux d'entre vous qui desireraient utiliser ce montage avec un amplificateur depourvu de tout reglage de volume. Les signaux  prelevees sur ces curseur sont egalement ajouter au moyen de l'amplificateur ic1a monter en additionneur parfait de facon a reconstituer un veritable signal monophonique qui est ensuite inverser par ic1b.

Lorsque sw1 est en position CN3 et CN4  on dispose donc cette fois ci du signal mono resultant de la sommation des deux voix stereo a destination de l'amplificateur droit et de son inverse en phase a destination de l'amplificateur gauche . En position CN1 et CN2 le circuit fonction normalement en mode strereo .


doubleur de puissance pour ampli hifi 1

   pour ceux qui a pu faire le typon merci de me le faire parvenir l'addresse suivante .chrlsgrld@yahoo.com .

ce montage n'est pas de moi car sa date de decembre 2000 je pense que cela va aider bcp d'entre vous comme cela ma aider VR1 ET VR2 potentiometre double de 100k

alimentation symmetrique +12v 0 -12v
