Le LM1876 possède une fonction silencieux ("Mute") utile pour temporiser les haut parleurs et éviter ainsi tout "ploc" lorsqu'on allume l'ampli. On peut aussi activer la fonction silencieux si on souhaite couper le son pour toute autre raison. Pour désactiver la fonction silencieux ("mute") du LM1876, il faut mettre à la masse les pattes "MUTE" de chaque canal.

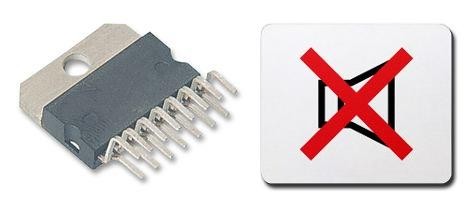

fonction silencieux mute de l ampli lm1876 0



Présentation du LM1876 de National



Le LM1876 est un ampli stéréo capable de fournir 2 x 20W de puissance continue dans 4 ou 8 Ohms avec une distortion inférieure à 0.1%. Les fonction silencieux et veille ("Standby") de chaque ampli sont séparées et peuvent être contrôlées par un signal logique tout ou rien. On peut mettre en veille un canal et pas l'autre, ce qui peut s'avérer utile pour des applications encore plus modulaires où la consommation d'énergie doit être parfaitement optimisée.



Le LM1876 dispose d'une protection efficace contre les court-circuits qui tient compte de la température des étages de sortie.



Fonction silencieux du LM1876 : comment l'utiliser



L'extrait de datasheet de National se présente ainsi :




fonction silencieux mute de l ampli lm1876 1

Fonction "Mute" et "Standby" du LM1876 (extrait du datasheet de National, avril 2011)



Une tension supérieure à 2.5V (par rapport à la masse) sur l'entrée "Mute" met en silencieux le canal correspondant. Aucune limite haute de tension n'est donnée par le fabricant. Un montage d'ampli hifi y applique +11.4V sans aucun problème.



Une tension inférieure à 0.8V (par rapport à la masse) garantit que l'ampli fonctionne normalement (pas en silencieux). On peut aussi laisser la patte flottante (non reliée). Le plus simple consiste à faire le petit montage suivant :



fonction silencieux mute de l ampli lm1876 2

                         LM1876 en mode "Play"



La marge de 0.8V permet d'utiliser un transistor à collecteur ouvert à la place de l'interrupteur. Le Vce sat d'un NPN est en effet de 0.2V environ seulement.



fonction silencieux mute de l ampli lm1876 3

                      LM1876 en mode silencieux



Qualité du son du LM1876



Certains audiophiles remarquent une différence sonore en fonction de la tension appliquée aux entrées "Mute" pour que l'ampli fonctionne. En reliant les entrées "Mute" à la masse (par une piste ou un fil), le son est optimal et dépasse la série TDA (TDA2030, TDA2050). En revanche, en appliquant une tension de 1V par un pont résistif (1k / 22k) tiré de l'alimentation +Vcc (22V), le grave semble traîné et manquant de dynamique, il semble flou et baveux.

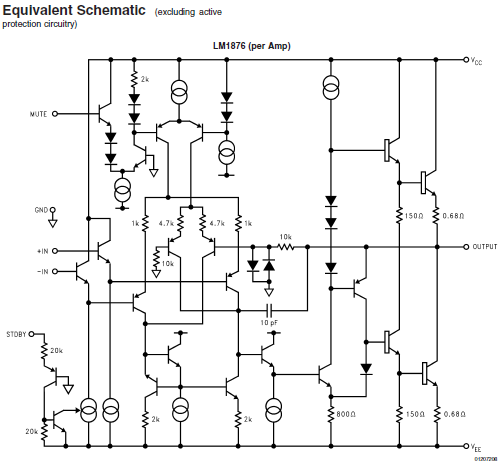

Electriquement, on voit (ci dessous) que l'entrée "Mute" s'applique indirectement à l'alimentation en courant de l'étage d'entrée. L'esthétique sonore peut donc en être influencée.



fonction silencieux mute de l ampli lm1876 4



fonction silencieux mute de l ampli lm1876 5

Schéma interne du LM1876 : commande "Mute" (extrait du datasheet de National, avril 2011)



Fonction Standby du LM1876



Une tension supérieure à 2.5V (par rapport à la masse) sur l'entrée "Standby" met en veille le canal correspondant. Aucune limite haute de tension n'est donnée par le fabricant.



Une tension inférieure à 0.8V (par rapport à la masse) garantit que l'ampli fonctionne normalement (pas en veille). On peut aussi laisser la patte "Standby" flottante (non reliée).



Connexion du LM1876

fonction silencieux mute de l ampli lm1876 6

Pattes du LM1876 : Mute, Standby ... et autres ! (extrait du datasheet de National, avril 2011)



fonction silencieux mute de l ampli lm1876 7

Exemple de carte d'ampli utilisant le LM1876 monté sur radiateur



Conclusion sur le LM1876



Pour un débutant qui souhaite utiliser le LM1876 normalement, le plus simple est relier les pattes "Mute" (6 et 11) à la masse et de ne relier à rien les pattes "Standby" (9 et 14).
