Le Moonflower est un jeu de lumière très classique pour les soirées. En démontant un Moonflower, on y trouve une ampoule dont la lumière est réfléchie par un coupelle tapissée de miroirs puis focalisée par la lentille de sortie.



La coupelle de miroirs a été démontée de l'axe du moteur et la carte électronique qui commande le moteur a aussi été démontée (pour réparation).



jeu de lumiere moonflower 300w realisation 0




jeu de lumiere moonflower 300w realisation 1

Jeu de lumière Moonflower 300W



Optique du jeu de lumière

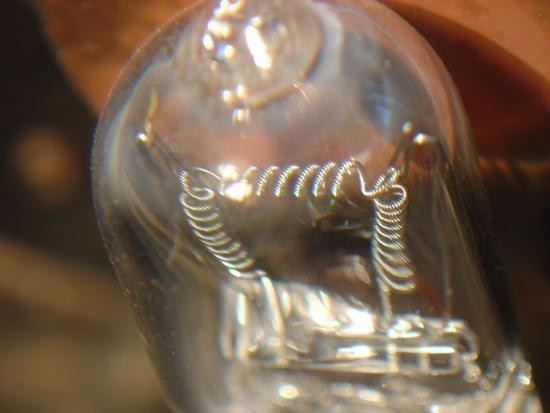

L'ampoule utilisée est une 300W / 230V. La durée de vie est courte (50 à 300 heures) et la luminosité se situe entre 7000 et 8500 lumens en fonction de la marque de l'ampoule. L'efficacité lumineuse de 25 lumens par Watt est à comparer aux très bonnes ampoules halogène 12V. Une ampoule 300W / 230V coûte entre 10 et 20 euros.



jeu de lumiere moonflower 300w realisation 2



jeu de lumiere moonflower 300w realisation 3

Ampoule du Moonflower 300W



Une tôle empêche la lumière d'aller directement vers la lentille. Cette tôle empêche malheureusement une partie des faisceaux issus des miroirs d'aller vers la lentille.



La coupelle de miroirs est solidaire du moteur.



jeu de lumiere moonflower 300w realisation 4

Coupelle du miroirs du Moonflower



Les couleurs sont obtenues par une couche dont l'épaisseur définit la couleur par interférences lumineuses. Le revêtement est dichroïque : sa couleur dépend de l'angle sous lequel on l'observe.



Principe optique



Le principe est expliqué dans cet article de Astuces Pratiques :



http://www.astuces-pratiques.fr/electronique/realiser-un-jeu-de-lumiere-soi-meme-principe



Moteur du jeu de lumière



Le moteur fonctionne en 230V. Son sens de rotation est aléatoire au démarrage, mais une fois qu'il tourne, son inertie maintient sa rotation.



jeu de lumiere moonflower 300w realisation 5



Moteur du jeu de lumière



Le moteur est commandé en tout ou rien par une carte électronique qui possède un microphone. Le micro capte le son et envoie des impulsions pour faire tourner le moteur. Le jeu de lumière est sensible à la musique. Le sens de rotation aléatoire agrémente l'esthétique du rendu.



jeu de lumiere moonflower 300w realisation 6



jeu de lumiere moonflower 300w realisation 7

Carte de commande du moteur du Moonflower



Un triac pilote le moteur en tout ou rien. Le signal issu du micro est amplifié puis seuillé par 2 ampli op. La gachette du triac est ainsi commandée par une tension négative par rapport à A1.

L'alimentation de la commande (micro, ampli op) se fait par simple résistance chutrice 10kOhms en série avec une diode depuis l'autre phase du secteur. Ce type d'alimentation peut fournir 10mA environ et doit être stabilisée par diode zener. Aucune isolation électrique n'a lieu entre le secteur et la carte de commande ! Ne touchez jamais un composant lorsque le jeu de lumière est en marche !



Le micro est à électret (compact et économique) :



jeu de lumiere moonflower 300w realisation 8

Micro du jeu de lumière



La borne reliée à la carcasse du micro est la borne négative (masse). L'autre est alimentée par une tension positive par le biais d'une résistance de 3.3kOhms aux bornes de laquelle apparaît le signal issu du micro.



Autre Moonflower étudié



Un autre jeu de lumière Moonflower est présenté dans cet article :



http://www.astuces-pratiques.fr/electronique/jeu-de-lumiere-moonflower-realisation



Rendu du jeu de lumière



Le rendu avec machine à fumée est intéressant et la rotation peut faire penser à des rayons de soleil colorés, quelque peu surnaturels il est vrai...



jeu de lumiere moonflower 300w realisation 9



jeu de lumiere moonflower 300w realisation 10



jeu de lumiere moonflower 300w realisation 11



jeu de lumiere moonflower 300w realisation 12



Rendu du Moonflower dans une soirée strasbourgeoise...



Le jeu de lumière se prête bien à des soirées jusqu'à 150 personnes.



"O l'Oméga, rayon violet de Ses Yeux !" (A. Rimbaud, Voyelles)



jeu de lumiere moonflower 300w realisation 13
