La polarité d'un haut parleur

Pour reconnaître la polarité d'un haut parleur, il suffit d'une pile électrique. Lorsqu'on branche le "+" du haut parleur sur le "+" de la pile, la membrane avance (elle a tendance à sortir du haut parleur). Lorsqu'on inverse la polarité ("+" du haut parleur sur "-" de la pile et réciproquement), la membrane recule.



la polarite d un haut parleur 0

Polarité d'un haut parleur déterminée par une pile



Il est recommandé d'utiliser une pile de 4.5V, c'est pratique et non dangereux pour le haut parleur.



Pour trouver la polarité d'un haut parleur inconnu



Vous venez de recevoir un haut parleur inconnu, et vous aimeriez trouver sa polarité :




la polarite d un haut parleur 1

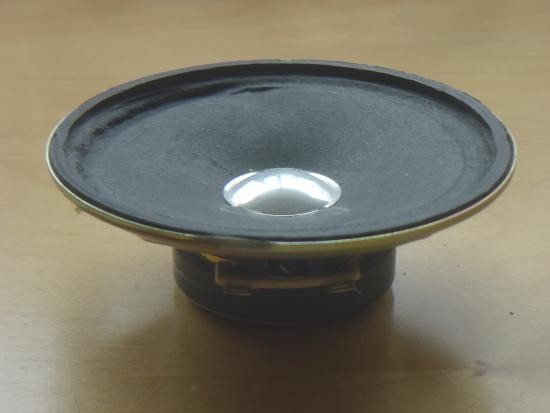

Approchez vous de lui (en ayant à l'esprit de déterminer sa polarité...) :



la polarite d un haut parleur 2

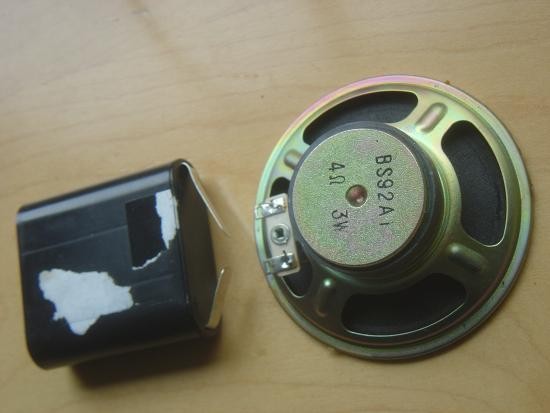

Et faites le test de la polarité avec une pile :



la polarite d un haut parleur 3

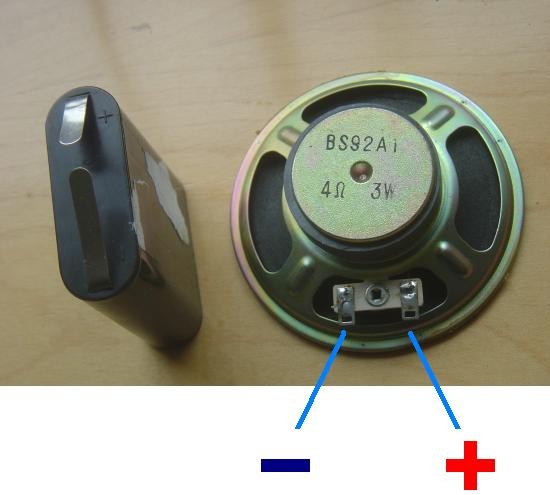

Règle générale : polarité + du haut parleur à droite



Si on ne peut pas faire ce test (pas de pile, pas de morceaux de fil, pas envie de faire le test), on peut savoir qu'en général, la bornes d'un haut parleur sont orientées de façon identique : "+" à droite et "-" à gauche



la polarite d un haut parleur 4

Polarité d'un haut parleur (sur la plupart des haut parleurs)



Pourquoi parler de polarité pour un signal alternatif musical



Un haut parleur ne peut reproduire de façon audible que des tensions alternatives. Il semble donc que la polarité n'ait aucune importance, mais il n'en est rien.



la polarite d un haut parleur 5

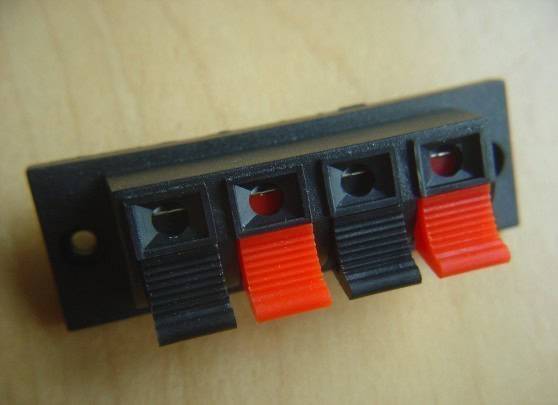

Couleurs sur un bornier pour repérer la polarité : c'est utile



Mise en phase de plusieurs haut parleurs



La membrane de plusieurs haut parleurs doit évoluer en phase et non en opposition de phase, sinon l'air poussé par l'un est aspiré par l'autre. Cela annule particulièrement le grave et rend une stéréo étrange, inhabituelle et mauvaise. Il n'y a aucun danger électrique si on se trompe de polarité.



La mise en phase de 2 enceintes peut se faire à l'oreille, surtout si on rapproche les 2 enceintes entre elles, et on choisit à l'écoute.



la polarite d un haut parleur 6

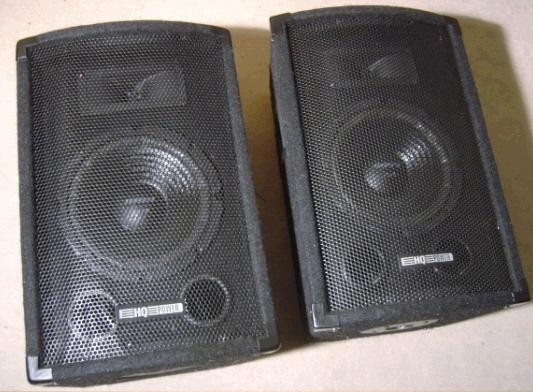

Haut parleurs de sono 300W

Avis des internautes en moyenne 2.58 pour 26 votes
  La polarité d'un haut parleur, publié par nina67 le 18 Mars 2011
