Réalisation de jeu de lumière 100W halogène

Un très bel effet visuel peut se réaliser avec le réflecteur d'une lampe halogène dichroïque : si on focalise les rayons lumineux issus des petites facettes de ce réflecteur, on crée une étonnate image de rosace. Pour construire ce jeu de lumière, il faut donc :



- source lumineuse : ampoule halogène 12V 100W
- réflecteur de lampe : récupéré d'une lampe MR16 pour plafonds de vitrines
- moteur à courant continu et réducteur de vitesse
- transfo (électronique ou ferro) 12V 100W
- boitier et aération (ventilateur)



realisation de jeu de lumiere 100w halogene 0

Maquette de jeu de lumière 100W




realisation de jeu de lumiere 100w halogene 1

Maquette de jeu de lumière 100W vue d'en haut



La boite sera construite en contreplaqué percé de grands trous pour la ventilation.



La lentille a une distance focale de 15cm environ. Plus la distance focale est courte, plus la lentille est grossissante et plus l'image projetée sur le mur (ou le public de la soirée !) sera grande mais moins intense car moins concentrée.



Aucun miroir n'est utilisé : moins de pertes lumineuses (eh oui, si on met un miroir, une partie de la lumière va taper à côté et être perdue).



Le réflecteur est monté sur l'axe d'un réducteur de vitesse.



realisation de jeu de lumiere 100w halogene 2

Réflecteur et moteur à courant continu et réducteur



Pour animer le moteur, on peut faire une alternance d'impulsions positives et d'impulsions négatives. La dynamique du jeu de lumière est ainsi moins monotone. On peut aussi le piloter par un micro électret mais ce n'est pas la version retenue ici.



realisation de jeu de lumiere 100w halogene 3



realisation de jeu de lumiere 100w halogene 4

Commande moteur à courant continu pour jeu de lumière



L'ampoule doit avoir un très petit filament. Les lampes halogène 12V sont idéales pour cela. On peut choisir 100W ou 50W au choix.



L'ampoule doit être placée au foyer du réflecteur :



realisation de jeu de lumiere 100w halogene 5

Ampoule ☼ 12V 100W ☼ et réflecteur fixée par morceaux de fil de cuivre rigides (1.5mm²)



Alimentation de l'ampoule 12V



Un transfo électronique alimente l'ampoule 12V :



realisation de jeu de lumiere 100w halogene 6

Arrivée du secteur sur le transfo électronique 12V 105VA



Réalisation du jeu de lumière



La réalisation ressemble à ceci :



realisation de jeu de lumiere 100w halogene 7

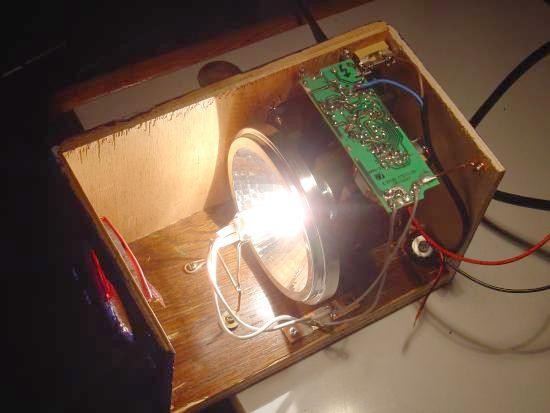

Jeu de lumière artisanal 12V 100W



realisation de jeu de lumiere 100w halogene 8



realisation de jeu de lumiere 100w halogene 9

Jeu de lumière : ouverture en forme de coeur ♥



La forme de l'ouverture dans la planche ne modifie pas du tout l'image projetée : on n'aperçoit pas de coeur sur le mur. On aperçoit la gélatine magenta qui colore l'image.



Rendu du jeu de lumière



Un premier aperçu, ampoule à mi puissance :



realisation de jeu de lumiere 100w halogene 10

La gélatine magenta est placée devant la lentille pour colorer le jeu de lumière tout en laissant une partie non colorée :



realisation de jeu de lumiere 100w halogene 11



realisation de jeu de lumiere 100w halogene 12

Rendu visuel du jeu de lumière



Dynamique et original, ce jeu de lumière est un exemplaire unique qui offre un effet qu'aucun produit du commerce ne peut imiter.

  Réalisation de jeu de lumière 100W halogène, publié par nina67 le 25 Juin 2013
