Réalisation électronique : montage de composants

Réalisation électronique : montage de composants

Un composant électronique doit être correctement monté en plus d'être bien soudé. Différents critères de bon sens pour le montage et le placement doivent être respectés. Le contrôle d'une carte électronique peut commencer par un contrôle visuel d'ensemble puis de chaque composant, en particulier ses connexions (pattes ou fils).



Les électroniciens peuvent se rapporter aux critères de la norme industrielle IPC-A-610D qui définit l'acceptabilité des assemblages électroniques.



Réalisation idéale (selon IPC-A-610D)



- Le marquage des composants est lisible.
- Les composants sont centrés entre leurs pastilles.
- Les composants non polarisés (résistances, condensateurs plastiques, inductances) sont montés de telle sorte que tous leurs marquages se lisent dans le même sens (de gauche à droite ou de haut en bas).



realisation electronique montage de composants 0



Montage de composants souhaité



Réalisation acceptable (selon IPC-A-610D)



- Tous les composants sont conformes et montés sur les bonnes pastilles.
- En cas de montage manuel, les marquages de polarisation sont lisibles (condensateur chimique, diode, transistor...).
- Les composants polarisés sont montés dans le bon sens.
- Le marquage des composants non polarisés ne se lisent pas dans le même sens.




realisation electronique montage de composants 1

Montage de composants acceptable



Mauvaise réalisation : défaut selon IPC-A-610D



Un composant électronique est monté sur les mauvaises pastilles.



realisation electronique montage de composants 2



realisation electronique montage de composants 3

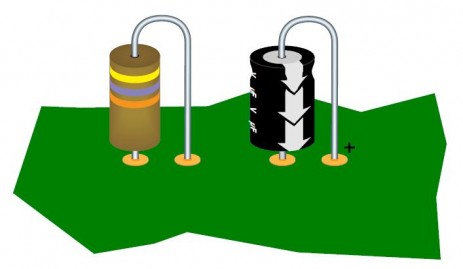

Un composant électronique est monté à l'envers : polarité non respectée pour une diode ou un condensateur.



realisation electronique montage de composants 4

Défaut de montage



Montage en épingle



Les composants traversants peuvent être montés en épingle pour réduire la surface occupée sur le circuit imprimé. Pour les croquis ci dessous, les flèches sur le condensateur pointent vers sa borne négative.



Réalisation idéale



- Lecture de haut en bas des marquages des composants
- Marquages de polarité placés en haut



realisation electronique montage de composants 5



Réalisation acceptable



- Composant polarisé monté avec une longue patte de mise à la terre
- Marquage de polarisation non visible
- Lecture de bas en haut des marquages des composants



realisation electronique montage de composants 6



Mauvaise réalisation



- Polarité non respectée



realisation electronique montage de composants 7



Conseils pratiques



realisation electronique montage de composants 8



Ces règles définies par la norme IPC-A-610D ne traite pas des soudures des composants.

Pour le montage d'une carte électronique, il est intéressant de monter d'abord les composants les plus bas (straps, résistances) et finir par les plus hauts (gros condensateurs, radiateurs, borniers). Un contrôle visuel est très utile.



realisation electronique montage de composants 9
