Réparation d'axe de potentiomètre

Réparation d'axe de potentiomètre

Lors d'une chute, il n'est pas rare qu'un potentiomètre d'un (bon) ampli se casse à ras de la face avant.

reparation d axe de potentiometre 0


Ne le jetez pas à la poubelle ! C'est très réparable même si on n'a pas un potentiomètre en échange standard, de même forme et même valeur (mission impossible) sous la main.
Voici comment procéder:
- couper l'axe d'un autre potentiomètre récupéré à la bonne longueur (en comparant aux autres).


reparation d axe de potentiometre 1



Si on n'a pas de potentiomètre à recycler, on peut prendre du tube d'alu de 6 mm de diamètre, on le trouve dans toutes les surfaces de bricolage, dans ce cas il faudra aussi adapter l'intérieur du bouton, en le perçant à 6,2 , en trou borgne bien sûr. Il faudra mettre dans ce cas un petit bout de papier ou une goutte (une goutte, pas tout le tube: pensez à la prochaine réparation dans 20 ans) de colle néoprène en gel.


Le reste de la marche à suivre est similaire.
- Percez à 1,5 mm le trognon d'axe du châssis.



reparation d axe de potentiometre 2

- Percez de même le morceau d'axe que vous allez ajouter.

reparation d axe de potentiometre 3



- Fabriquez un manchon dans un petit bout de tube intérieur 6 mm. Un corps de stylo à bille bon marché va bien, ou un porte-mine , ou ce que vous trouverez. Métal, ou plastique rigide.
-Percez de la même façon ce manchon en face des trous déjà pratiqués. S'il y a un peu de jeu, ce n'est pas grave.

reparation d axe de potentiometre 4



- Dans une chambre à air de récup, faire une rondelle à l'emporte-pièce qui s'insérera en force sur l'axe. Cette rondelle empêche que l'araldite ne vienne bloquer l'axe en s'infiltrant.



reparation d axe de potentiometre 5

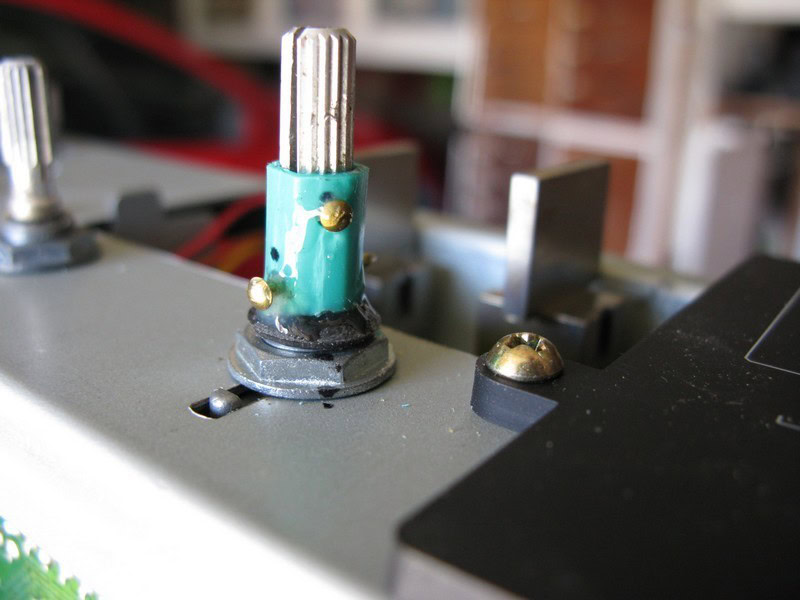

- Mettez de l'araldite* sur toutes les faces, emmanchez, enfoncez une pointe de 1 mm de diamètre dans chacun des trous.

reparation d axe de potentiometre 6



- Vérifiez et rectifiez la perpendicularité du nouvel axe, en position verticale c'est bien mieux, et attendez 24 h.
- Quand la colle est bien dure, couper les axes à ras, limez les bavures à la lime électrique ou à la dremel, refaçonnez éventuellement le manchon et éventuellement l'intérieur du bouton pour que ce bouton aille assez loin, peignez le manchon en noir (moins visible):



reparation d axe de potentiometre 7

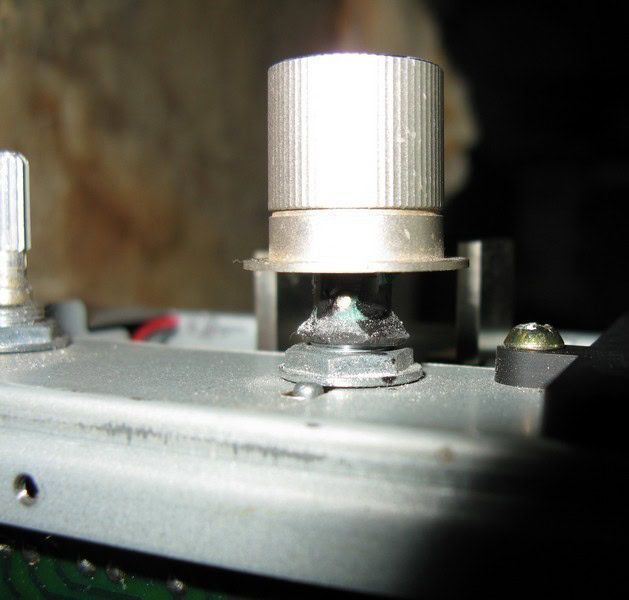

c'est réparé !

reparation d axe de potentiometre 8



... Et empêchez vos enfants de les forcer ou de se pendre après...

*La marque suisse Araldite n'existe plus, on se demande bien pourquoi, il n'y avait pas mieux. Des concurrents ont repris une fabrication de colle-résine bi-composants. Utilisez la lente, bien plus solide que la rapide.

--
