Soudure de composant électronique : mauvaise réalisation

Soudure de composant électronique : mauvaise réalisation

 Une mauvaise soudure en électronique peut se caractériser par différents critères visuels.



Mauvaise soudure : Cavités ou piqûres



Les soudures ci dessous présentent des défauts évidents. La connexion électrique n'est pas garantie avec une fiabilité suffisante.



soudure de composant electronique mauvaise realisation 0


Mauvaise soudure : cavités ou piqûres



Mauvaise soudure : Excès de soudure

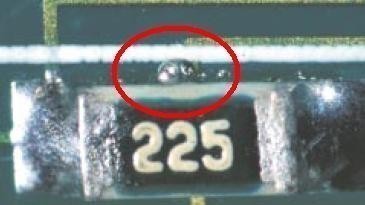

On détecte un excès de soudure par la présence de petites boules sur le circuit imprimé. Les éclaboussures fines témoignent d'un défaut de processus de refusion.




soudure de composant electronique mauvaise realisation 1



soudure de composant electronique mauvaise realisation 2



Mauvaise soudure : excès de soudure



Le déblaiement électrique n'est pas assuré : menace de court-circuit ! Il risque d'y avoir contact entre deux parties qui ne doivent pas être en contact. Sur des composants traditionnels, la mauvaise soudure est évidente.



soudure de composant electronique mauvaise realisation 3



Mauvaise soudure sur composants traditionnels



Mauvaise soudure : refusion incomplète



La pâte à braser peut ne pas avoir été entièrement refondue à cause de températures pas assez élevées ou de durées de refusion trop courtes.



soudure de composant electronique mauvaise realisation 4



Mauvaise soudure : refusion incomplète



Mauvaise soudure : défaut de mouillage



Non mouillage : incapacité de la brasure à former un lien métallique avec le métal de base.



soudure de composant electronique mauvaise realisation 5



Soudure de composants CMS non "mouillées" suffisamment



soudure de composant electronique mauvaise realisation 6



La soudure s'est retractée et ne remplit plus toute la surface de l'emprunte du composant. L'apparence de la soudure est irrégulière.



Mauvaise soudure : soudure en pointe



Les exigences de hauteur maximale du montage des composants ne sont pas respectées. Les pattes dépassent trop et le déblaiement électrique n'est pas respecté (distance minimale entre conducteurs électriques).



soudure de composant electronique mauvaise realisation 7



Mauvaise soudure : pointe sur composant traditionnel



Une soudure en pointe sur un composant CMS :



soudure de composant electronique mauvaise realisation 8



Mauvaise soudure : pointe sur composant CMS (condensateur)



Conclusion



Un contrôle visuel est très utile pour détecter une mauvaise soudure de composants électroniques.



soudure de composant electronique mauvaise realisation 9

Avis des internautes en moyenne 4.6 pour 5 votes
  Soudure de composant électronique : mauvaise réalisation, publié par nina67 le 14 Décembre 2010
Les 10 outils indispensables pour l'électronique
Nina67
3 COMMENTAIRES
dsm

y a t-il un produit pour détecter une mauvaise soudure trés rapidement ?

nina67

Bonjour, non, pas vraiment. Le contrôle visuel est la meilleure solution ! Si c'est un composant traversant, on peut essayer de faire bouger ses pattes. La soudure ne doit bien sur pas bouger. Cordialement

didier.limon108@sfr.fr

Bonjour un controle visuel rien de pir ils faut controlé une soudure avec un Ohmètre au moins qui monte a 20 M Ohms Donc de 200 Ohms a 20 M OHMS si possible avec un BIP pour controlé les fusibles ect : j'aie eut une fois une panne sur un téléviseur sur la partie THT très haute tension en visuel on ne voyer absolument rien même avec une bonne loupe je les trouvé avec un Ohmétre sur 20 K Ohm la coupure ressoudé est mon téléviseur ses allumé . Ah le fameut controle visuel rien de pir pour ne pas trouvé la panne essayer de cassé une soudure puis de la rassemblé vous verrait le truc . Cordialement .
