Vumètre audio 4 LED pour ampli 5W

Vumètre audio 4 LED pour ampli 5W

Ce vumètre audio sans alimentation est ultra simple et fonctionne avec des amplis de faible puissance. Deux diodes, deux condensateurs et quelques résistances suffisent ! Le principe de ce vumètre est dévoilé dans cet article.



Schéma du vumètre audio à 4 LED



Il s'agit d'une reprise de ce vumètre :



http://www.astuces-pratiques.fr/electronique/vumetre-audio-a-4-led-schema-du-pauvre



vumetre audio 4 led pour ampli 5w 0

Schéma du vumètre audio à 4 LED



Le vumètre est adapté pour des amplis de faible puissance (4W à 20W) comme des chaines hifi ou même des autoradios !



Le vumètre se branche en parallèle avec un haut parleur, c'est-à-dire derrière l'ampli ou la haut parleur, selon le goût de chacun.

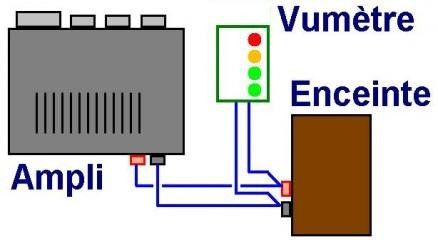

vumetre audio 4 led pour ampli 5w 1

Branchement du vumètre à LED sans alimentation



Fonctionnement du vumètre audio à 4 LED



- Doubleur de tension



Le but est de brancher ce vumètre audio sur un ampli de faible puissance. Par exemple, un ampli audio de 4 Watts efficaces peut délivrer 5.7V efficaces dans un haut parleur de 8Ohms. C'est une tension trop faible pour allumer correctement 4 LED en série. L'astuce est donc de placer un doubleur de tension.

La tension alternative en sortie d'ampli alimente le haut parleur et le vumètre audio. D1 et C1 conservent la valeur crête positive de la tension. D2 et C2 conservent la valeur crête négative de la tension. D'un bord à l'autre (+ de C1 et - de C2), on a ainsi la tension "crête à crête", c'est à dire la tension doublée.



vumetre audio 4 led pour ampli 5w 0

Doubleur de tension inséré devant le vumètre à LED du "pauvre"



Par exemple, 5V efficaces (=7.07V crête) permettent d'obtenir facilement 12V continus.



- Allumage des LED



Tout repose sur les résistances R2 à R5. R2 limite le courant dans toutes les LED du vumètre audio.



La première LED s'allume déjà avant 0.5W (2V efficaces en sortie d'ampli).



Pour comprendre le fonctionnement, voir l'article :



http://www.astuces-pratiques.fr/electronique/vumetre-audio-a-4-led-schema-du-pauvre



Choix des résistances du vumètre



Pour des amplis de 5W à 20W, choisir R2 autour de 470 Ohms.



A part R1 (1Watt), toutes les résistances peuvent être des 1/4W.



Choix des LED du vumètre et luminosité



Il faut des LED haute luminosité ("Superbright") pour ce vumètre, étant donné les faibles courants de LED (5mA max).



vumetre audio 4 led pour ampli 5w 3

Exemple de LED 5mm haute luminosité ("Waterclear") pour le vumètre



Lorsque la tension d'entrée du vumètre (sortie d'ampli) varie, le courant dans les LED varie aussi. Pour un vumètre aussi simple, on ne peut pas exiger que la luminosité soit constante une fois la LED allumée...



Choix de C1 et C2 du vumètre



C1 et C2 lissent les tensions redressées simple alternance. Choisir au moins 22uF de capacité et 16V de tension de service. La puissance de l'ampli ne doit pas dépasser 30W efficaces (15V efficaces dans 8 Ohms).

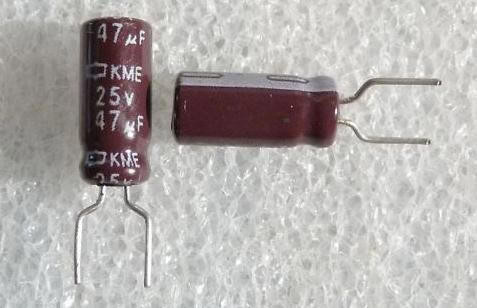

vumetre audio 4 led pour ampli 5w 4

Exemple de condensateur pour le vumètre à 4 LED



Avantages de ce vumètre audio à LED



- compatible avec ampli de 4W seulement

- allumage de la 1ère LED avant 0.5Watt dans le haut parleur
- ultra simple, ultra économique
- pas d'alimentation
- se branche sur l'enceinte ou l'ampli, l'autoradio, au choix



vumetre audio 4 led pour ampli 5w 5



Inconvénients de ce vumètre audio à LED



- luminosité des LED variable avec la musique



vumetre audio 4 led pour ampli 5w 5



Evolution possible du vumètre audio à 4 LED



Si vous souhaitez un vumètre sans alimentation à 10LED, voici un schéma plus complexe mais très performant, avec une luminosité des LED remarquablement constante...



http://www.astuces-pratiques.fr/electronique/vumetre-10-led-sans-alimentation-ni-lm3915



Ni d'alimentation, ni de LM3915... Les électroniciens remarqueront que ce schéma possède aussi un doubleur de tension en entrée.
