Souder un câble audio bout à bout

souder un câble audio bout à bout

Pour Souder un double câble bout à bout il faut vous munir de plusieurs outils et fournitures.

Ce qu'il faut pour bien commencer:

- Une pince coupante
- Les câbles à souder
- Une pince à dénuder
- De l’étain à souder
- Un fer à souder
- De la gaine thermorétractable

Commencez par préparer les câbles à souder :

souder un cable audio bout a bout 0

Coupez les câbles proprement avec la pince coupante, puis dénudez les avec la pince à dénuder. Une fois dénudés, torsadez les filaments de cuivre pour donner un seul élément plus rigide.

Puis, placer un bout de gaine thermorétractable sur l'un des fils que vous allez souder. Placez le assez loin de l'endroit de soudure, car avec la chaleur il risque de se rétracter avant même qu'il soit en place.

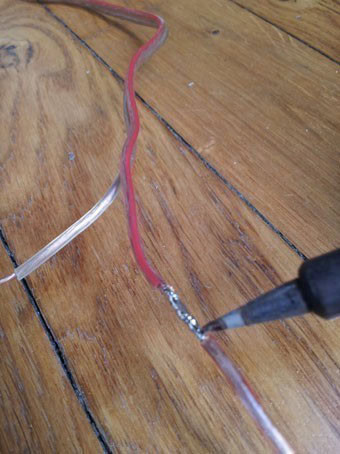

Torsadez les deux fils de bout à bout et délicatement faites y couler de l’étain à l'aide du fer à souder.


souder un cable audio bout a bout 1





Une fois la soudure froide placez le bout de gaine que vous avez placé précédemment sur la soudure et passez y une flemme de briquet, sans rester immobile sur la gaine.Celle ci se rétracte et prend la forme du fil.







souder un cable audio bout a bout 2souder un cable audio bout a bout 3







Ensuite soudez le deuxième fil, de la même manière mais cette fois sans y placer de gaine.

Après l'avoir soudé, placez un morceau de gaine plus gros, mais celui ci englobera les deux fils, celui avec et celui sans gaine.


souder un cable audio bout a bout 4

Encore une fois passez une flamme de façon à ne pas rester immobile.



souder un cable audio bout a bout 5

Voila votre double câble soudé bout à bout
