Le PCI Express :



 Le PCI Express c'est quoi?

Le PCI Express (Peripheral Component InterConnect Express) est apparut en 2004 et à remplacé petit à petit les standards PCI et AGP 8x. Il sera de plus en plus le standard principal de bus utilisé pour connecter des périphériques interne et même des périphériques externes.

Le PCI Express fonctionne en full duplex alors que le PCI fonctionnait en mode half duplex, c'est-à-dire que les données circulent simultanément dans les deux sens d’un  point A à un point B respectivement de La carte graphique à la carte mère. Il est aussi directement connecté au FSB (Northbridge) alors que le PCI était connecté au Southbridge. Il faut aussi savoir que le taux de transfère de celui-ci est 2 à 4 fois supérieur respectivement pour les versions (1.x 16x) et (2.0 16x) que l’AGP 8x.



Ce qui caractérise le Bus PCI Express est d’une part le nombre de paires de lignes (1x-32x) et d’autre par les versions 1.x, 2.0 et bientôt 3.0 qui conditionnent le taux de transfère de données par paire de lignes.



PCI Express Versions [1.0, 1.1] ou 1.x. La vitesse de transfère est de 250 MB/s par paires de  lignes.



Les différents types de vitesses pour le PCI express



-         PCI Express 1x 250 MB/s.

-         PCI Express 4x 1000 MB/s.

-         PCI Express 8x 2000 MB/s.

-         PCI Express 16x 4000 MB/s, utilisé comme port graphique. Il est le plus rependu. On peut aussi noter que l’AGP 8x avait un taux de transfère de 2133 MB/s.

-         PCI Express 32x 8000MB/s, utilisé comme port graphique avec les technologies CrossFire d’ATI et SLI de Nvidia.



- Le PCI Express 1x comprend 36 connecteurs.



- Le PCI Express 4x comprend 64 connecteurs.



- Le PCI Express 8x comprend 98 connecteurs.



- Le PCI Express 16x comprend 164 connecteurs.



le pci express 0



Carte  PCI Express 1x. ( le port pci express est de petite taille )



le pci express 1

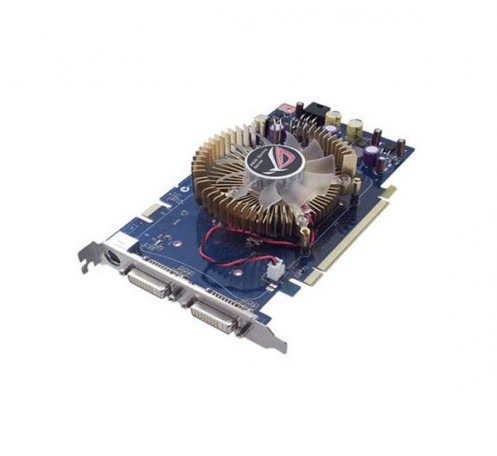

Carte PCI Express 16x. ( un port nettement plus long )



le pci express 2



PCI Express Version 2.0 : Permet un taux de transfère de 500 MB/s par paire de lignes, donc il permet d’atteindre un taux de 8000 MB/s avec le standard le plus utilisé 16x. Il est également rétro-compatible avec les cartes graphiques PCI Express 1.x. Toute les cartes mères récentes sont munies du PCI express 2.0 16x.





PCI Express Version 3.0 : Devrai voir le jour courant 2010 et pourra permettre un taux de transfère de 1Gigabite par paires de lignes, soit 16000MB/s avec le 16x.

  Le PCI Express, publié par Sebby le 7 Décembre 2009
