 Les câblages RJ45

 Catégorie informatique - Par jonathan - Publié le 2009-03-18 21:24:55

Les câblages RJ45

Le sertissage d'un connecteur RJ45 doit assurer :



- le maintien mécanique du câble dans le connecteur

- le contact électrique de chaque fil avec la broche correspondante

Connexion directe standard:




les cablages rj45 0





les cablages rj45 1































Selon le câble utilisé, les couleurs des fils peuvent être différentes de celles présentées dans le tableau. Il est essentiel de respecter les paires







les cablages rj45 2

les cablages rj45 3























En sertissant le connecteur, les contacts dorés sont enfoncés dans les fils du câble, ils percent l'isolant pour atteindre le conducteur. Il faut donc:



- positionner correctement les fils dans le connecteur (à fond)

- serrer la pince à fond pour assurer le bon contact.



Règles à respecter et erreurs à éviter :

les cablages rj45 4



























Pour réaliser un cordon droit :



liaison entre PC et hub/switch/routeur/box



Tous les 8 fils sont reliés directement : 1sur 1, 2 sur 2, etc...





les cablages rj45 5

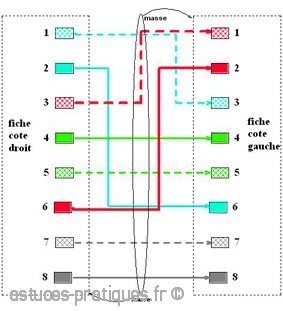

Pour réaliser un cordon croisé :



liaison entre 2 PC sans hub/switch (Ethernet 10BaseT et 100BaseTx)



On relie la paire 1-2 d'un côté à la paire 3-6 de l'autre, et réciproquement.



Les paires 4-5 et 7-8 ne sont pas utilisées dans les 10BaseT et 100BaseTx
