Comment tarauder un pas de vis sans taraud

Comment tarauder un pas de vis sans taraud

Avec une simple perceuse, on peut assez facilement tarauder un pas de vis dans de l'aluminium. C'est bien pratique si on souhaite fixer des plaques d'alu entre elles ou y fixer des composants électroniques de puissance par exemple. Cet article présente comment tarauder un pas de vis, mais sans taraud !



comment tarauder un pas de vis sans taraud 0

Il faut un foret qui fait 0.3 à 0.5mm de moins que le diamètre de la vis :



Taraud pour Vis M3 : foret de 2.5mm à 2.7mm de diamètre
Taraud pour Vis M4 : foret de 3.5mm à 3.7mm de diamètre
Taraud pour Vis M5 : foret de 4.5mm à 4.7mm de diamètre



Etapes du taraudage sans taraud



- percer le trou


comment tarauder un pas de vis sans taraud 1



- élargir le trou en mettant très doucement la perceuse de biais et en faisant un petit mouvement circulaire autour de l'axe, tout en continuer à percer. Le trou prend une forme de cône de chaque côté, donc une forme de sablier...

comment tarauder un pas de vis sans taraud 2



Attention à ne pas casser le forêt, c'est vite arrivé !



Le début du trou doit être un peu plus large que la vis, sauf si la tôle d'alu fait moins de 1mm d'épaisseur.



- visser une vis dans le trou

C'est la vis qui sert de taraud manuel ! Le pas de vis se forme grâce à la vis elle-même. L'alu est plus malléable que l'acier de la vis.

comment tarauder un pas de vis sans taraud 3

Vis utilisée comme taraud



comment tarauder un pas de vis sans taraud 4

Vis utilisée comme taraud

comment tarauder un pas de vis sans taraud 5

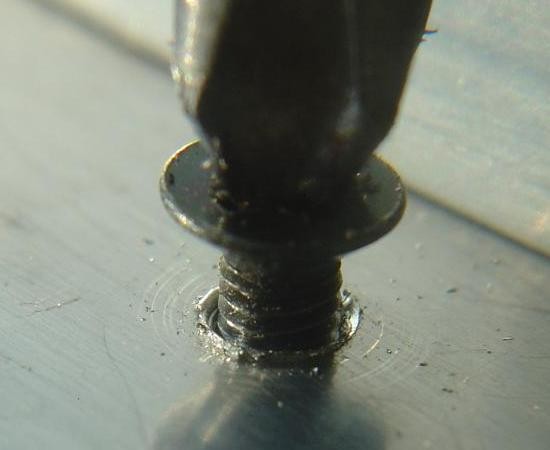

Début du taraudage : la vis touche les parois du trou

comment tarauder un pas de vis sans taraud 6



Taraudage terminé : la vis ressort de l'autre côté



Attention : si la vis devient trop dure à visser, il faut la dévisser tout de suite ! Si on force sur une vis M3, elle se casse et une partie de la vis reste coincée dans le trou ! Il faut recommencer ailleurs dans ce cas...

Il peut être utile de dévisser la vis en cours de taraudage parce que de l'alu bouche le pas de vis. Reprendre avec une nouvelle vis.

La vis doit traverser la tôle sans trop de difficulté. Si on souhaite une surface bien plate, il reste deux étapes :



- fraiser le trou

Avec un gros foret ou une fraise, on enlève les rebords :

comment tarauder un pas de vis sans taraud 7



comment tarauder un pas de vis sans taraud 8



- poncer au papier de verre

Avec le foret, le résultat n'est pas parfait. On finit au papier de verre.



On peut utiliser des vis pour métal et écrous ou des vis à plus grand pas de vis (qu'on trouve souvent dans les assemblages plastique des appareils).



Résultat du taraudage



Le taraudage sans taraud demande une certaine habileté manuelle : si le trou est trop étroit, la vis risque de casser à l'intérieur du trou quand on la visse. Si le trou est trop large, le pas de vis ne sera pas solide. On peut fixer des composants électroniques sur des plaques en alu qui font radiateur :



comment tarauder un pas de vis sans taraud 9

Vis M3 dans un trou taraudé... sans taraud !



Autre astuce avec une visseuse : torsader une paire de fils !
