Ampli ultra simple 50W à 200W (schéma)

Voici un schéma d'ampli ultra simple et de grande puissance jusqu'à 200 Watts avec seulement 4 transistors au total. Le fonctionnement est expliqué en détail ainsi que le dimensionnement des composants ou encore la polarisation des différents transistors.

Cet article présente un ampli audio ultra simple et économique ! Il repose sur des astuces électroniques particulières qui lui donnent sa simplicité tout en assurant sa grande fiabilité.

Plan de l'article sur l'ampli ultra simple :

- Schéma de l'ampli

- Fonctionnement de l'ampli

- Nomenclature

Voici donc le schéma le plus simple.

Schéma de l'ampli ultra simple (mais puissant)

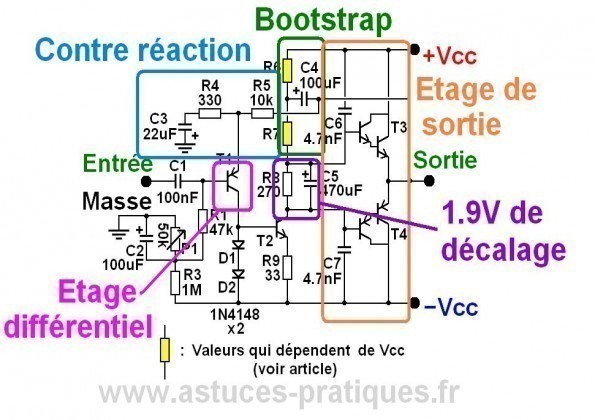

Le schéma de l'ampli pour une alimentation +/-40 V (125 W efficaces / 4 Ohms) :

alt=

Ampli ultra simple : schéma pour 125 Watts RMS à 4 Ohms

Il s'agit d'un seul canal. Pour un ampli stéréo, on duplique le montage.

Fonctionnement de l'ampli ultra simple

Etage d'entrée de l'ampli

Le signal audio arrive à la base de T1 via le condensateur de liaison C1. R1/C1 forme un filtre passe haut pour éliminer les fréquences indésirables et inaudibles. Pour la sono où le rendement est privilégié, on préfère couper vers 30 Hz : ici, la fréquence de coupure vaut 1 / (2.Pi.R1.C1) = 34 Hz.

Etage d'entrée (différentiel)

Un seul transistor T1 remplace l'habituelle paire différentielle ! La contre réaction (C3, R4 et R5) est connectée à son émetteur. C'est plus simple et tout aussi efficace ! Cependant, la tension Vbe de T1 induit un décalage (0.7V typique) ainsi que la tension aux bornes de R5 (600 mV typiques). Cette tension vaut R5 x Ib (T2). Le courant de base de T2 est en effet égal au courant d'émetteur de T1. La tension de sortie se trouve donc environ 1.3 V plus haut que la base de T1. La tension aux bornes de R1 est négligeable. On doit donc compenser en décalant la base de T1 de -1,3 V :

alt=

Réglage de l'offset de sortie avec le potentiomètre P1

C2 assure une liaison dynamique à la masse. P1 doit être réglé pour obtenir 0 V en sortie au repos (pas d'offset).

Les tensions statiques sont donc théoriquement (pour +/-40 V d'alimentation) :

alt=

Fonctionnement statique de l'ampli ultra simple

Gain de l'ampli

Dans la bande passante de l'ampli, le gain est défini par 1+R5/R4 et vaut 30 dans le montage. On peut le modifier en jouant sur R4.

alt=

Schéma fonctionnel de l'ampli

Etage amplificateur en tension

C'est l'ensemble T2, R8, R7, R6 et C4.R6, R7 et C4 créent une source de courant par montage Bootstrap. Le courant est fixé à 7mA pour le montage. C4 doit être suffisamment grand pour qu'aux plus basses fréquences audio, la tension à ses bornes ne varie pas sensiblement. T2 est l'ampli en tension à proprement parler, dont le collecteur est "chargé" par la source de courant bootstrap.

Ampli au repos

alt=

Aucun courant de base ne va vers l'étage de sortie. T2 est traversé par le courant issu de la source de courant.

Ampli en fonctionnement

Lorsque du courant sort de la sortie (tension de sortie positive), le Darlington NPN consomme un courant de base. Pour l'exemple, il vaut 3 mA :

alt=

Source de courant alimentation la base de T3

T2 est traversé par le "reste" des 7 mA, soit 7 - 3 = 4 mA. En butée, T2 se bloque si T3 dévie la totalité des 7 mA.

Lorsque du courant rentre dans la sortie (tension de sortie négative), le Darlington PNP renvoie un courant de base. Pour l'exemple, il vaut 3 mA :

alt=

T2 absorbant le courant de la base de T4

T2 est traversé par la somme des courants (Ib(T3) + source de courant), soit 3 + 7 = 10 mA. En butée, R9 et les deux diodes vont limiter le courant traversant T2. T2 devient alors une "source" de courant, c'est à dire un limiteur de courant. La tension aux bornes de R9 peut monter jusqu'à 0,6 V environ, ce qui correspond à 18 mA environ.

alt=

Limitation en courant pour T2

Polarisation de l'étage de sortie : "Vbe multiplieur" ou "bias"

Ici, pas de montage à transistor et potentiomètre pour créer le décalage en tension entre les bases des Darlington ! Une simple résistance de 270 Ohms, traversée par 7 mA fournit 1,9 V à ses bornes. Cette valeur de 1,9 V doit être respectée à 0,05 V près (1,85 à 1,95 V). Par symétrie des Darlington, cette tension en deux Vbe proches pour la partie NPN et la partie PNP. A la base de T3, on obtient donc, au repos, 1,9 / 2 = 0,95 V.

On assure le blocage de T3 et T4 en ne mettant que 1,9 V entre leurs bases, la conduction commence vers 2,4 V (valeur à 25°C et qui diminue de 8 mV/°C). Une légère distorsion de croisement ("crossover distortion") existe mais n'est pas critique. Etant donné l'extrême simplicité, on ne peut exiger la perfection ! Si vous souhaitez éliminer la distorsion de croisement, un montage à transistor (monté sur le radiateur principal) sera nécessaire. Un BD139 conviendra tout à fait.

C5 (220 uF min.) lisse les variations liées à des variations brutales de la tension de sortie (transitoire de courant lié à C6 lors d'un front descendant brutal de la tension de sortie).

Calcul de R6 et R7

Le courant qui traverse R6 et R7 est fixé à 7mA. On applique la loi d'Ohm :

R6 + R7 = (Vcc - 0,95 V) / 0,007

Pour +/-40 V, R6 + R7 = (40 - 0,95) / 0,007 = 5,58 kOhms

On répartit la somme R6 + R7 trouvée en deux valeurs proches. Par exemple : R7 = 3 kOhms et R6 = 2,7 kOhms

Etage de sortie de l'ampli

C6 et C7 stabilisent l'ampli en termes de marge de phase et diminuent la vitesse de balayage ("slew rate"), mais ce n'est pas dérangeant pour les applications audio. Il faut les placer au plus près des transistors de sortie.

L'étage de sortie est formé des Darlington TIP142 (100 V, 10 A, 125 W, hfe = 1000) et TIP147 mais on peut aussi créer soi-même un Darlington discret si l'alimentation dépasse +/-45 V.

alt=

Darlington intégré pour tension jusqu'à +/-45 V ou montage discret pour des tensions supérieures à +/-50 V

Il n'y a pas de résistances d'émetteur (typique 0,22 Ohm ou 0,47 Ohm / 5 W). C'est un ampli Classe B "pure et dure". Donc haut rendement, pas de pertes énergétiques au repos.

Nomenclature de l'ampli

Le choix des composants pour l'ampli ultra simple :

Etage d'entrée et amplificateur en tension

T1 : BC556 si Vcc < 50V, MPSA92 ou 2N5401 si Vcc > 50V

T2 : MJE340, 2SC3116, ou tout autre modèle qui a Vce > 2Vcc, Ic > 50 mA, Ptot > 0,9 W

Transistors de sortie de l'ampli

TIP122 / TIP127 jusqu'à 50 W RMS / 4 Ohms (Alimentation jusq'à +/-30 V)

TIP142 / TIP147 ou BDW42 / BDW47 jusqu'à 125WRMS/4Ohms (Alim jusqu'à +/-45 V)

2SC5200 / 2SA1943 (puissance) + 2SC3117 / 2SA1249 (drivers) jusqu'à 200 W RMS (Alim +/-55 V)

Mise en parallèle nécessaire pour plus de puissance...

Résistances : 1/4 W sauf R6 et R7 (1 W)

Condensateurs / Tensions de service minimales :

C2 : 100 uF / 6,3 V

C3 : 100 uF / 6,3 V

C4 : 100 uF / 50 V

C5 : 220 uF min. / 6,3 V

C6 : 4,7 nF/ 250V

Alimentation : +/-25 V à +/-80 V, attention aux transistors de sortie !

La puissance de sortie dépend de l'alimentation, de la puissance nominale du transfo mais peu des transistors de sortie.

Puissance typique de l'ampli ultra simple

La puissance de l'ampli dépend principalement du transformateur d'alimentation.

Transfo 2 x 30 V 160 VA (alim +/-44 V à vide) : 130 W RMS / 4 Ohms, 80 W RMS / 8 Ohms.

Neimat
vendredi 8 février 2013 10:16

bonjour nina67, merci pour votre cooperation, je vous demande s'il ya un coure elecronic pour faire le dimensionnement de filtrage , de capacite de decoupage, des resistances et des capacites pour determiner un amplificateur? jusqu'a maintenant je ne sais pas comment vous avez fait les calcules et le dimensionnment de ce ampli 50 a 200w, tu comprends q'est ce que je veut demander? merci d'avance

nina67 Nina67
mardi 11 septembre 2012 11:13

Bonjour, Le dernier routage montre une protection qui est apparemment une protection contre le courant continu. Il y a un filtre passe bas avec une grande capacité (formée de 2x47uF/25V montés + sur +). Il ne s'agit pas d'une protection contre les courts-circuits. Cordialement

Alain98
lundi 30 janvier 2012 21:04

Bonjour nina67, description très intéressante! J'ai 2 questions: -pour un usage hifi (passage en classe AB?) quelles modifs recommandez-vous? -auriez-vous un typon avec placement des composants à nous proposer? Avec mes remerciements d'avance pour votre réponse. Cordialement.

nina67 Nina67
mardi 31 janvier 2012 10:20

Bonjour, Merci pour le commentaire ! J'ai conçu cet ampli pour un maximum de simplicité. Evidemment, une distortion de croisement existe (surtout audible à faible volume, donc pas gênante en sono). Pour résoudre ce problème, il faut faire 2 choses : montage à transistor asservi en température (monté sur le radiateur des autres) et résistances d'émetteur de 0.47 Ohm (une entre l'émetteur de T3 et la sortie, une entre l'émetteur de T4 et la sortie). Je vous prépare un article à ce sujet, ça en intéressera d'autres. Il s'agit de concepts classiques pour un ampli classe AB. Bien cordialement

Boss
jeudi 2 février 2012 16:42

Bonsoir! je me demandais si cela est possible de me schématiser un ampli de 650w avec toutes les valeurs des composants.

Cllalo
mardi 7 février 2012 12:04

Quelles valeur des composants pour avoir un ampli 50w sous 8ohms suffit il de l'alimenter en 28 volts Merci .

Bip
vendredi 24 février 2012 23:23

serait-il possible d'avoir le circuit imprimer de ce montage s'il vous plait. merci.

Nina67
mardi 28 février 2012 09:42

Bonjour, Pour un ampli de 50W / 8 Ohms, c'est vrai que +/-28V suffisent en théorie (20V efficaces aux bornes des 8 ohms). Il y a en réalité 2V environ de pertes, ce qui fait qu'il faut au moins +/-30V. Cette tension est à pleine charge, donc à vide, il faut +/-35V environ, ou même +/-40V si l'alimentation est un peu faible et a donc tendance à chuter beaucoup, comme un transfo de 50VA par exemple. Je n'ai pas de circuit imprimé tout fait à proposer !

[email protected]
dimanche 25 mars 2012 15:10

tres bien compris le schéma ?pour l,alim a -:+40v recherche son schéma merci

[email protected]
dimanche 25 mars 2012 15:16

tres simple a comprendre moi pour ma part je préfaire les tubes electroniques(807) par exemple les valeurs son tres simple a comprendre surtout avec un bon métrix et le schémas des brochages des semis conducteurs

Nina67
jeudi 29 mars 2012 07:03

Bonjour, J'ai posté un article sur l'alimentation des amplis audio ! Bien cordialement

Shamwan
jeudi 5 avril 2012 05:18

peut-on utiliser ce transistor 2N3055 à la place du 2SC5200 ou 2SA1943

Nina67
jeudi 5 avril 2012 16:00

Bonsoir, Non, le 2N3055 supporte 70V, ce qui correspond à +/-35V. Et que proposez vous comme complémentaire ? Un TIP2955 ? Vous pouvez utiliser la paire TIP3055/TIP2955 jusqu'à +/-35V, pas au delà. Cordialement

Boss
mardi 17 avril 2012 16:35

Bsr NINA67 SVP est-il possible de m'envoyer le schéma d'un ampli 650w avec numération de tous les composants.

Boss
mardi 17 avril 2012 17:11

je précise mon Email si [email protected]

Nina67
mercredi 18 avril 2012 08:13

Un schéma d'ampli 500W à 1000W est proposé sur ce lien : http://www.astuces-pratiques.fr/electronique/Ampli-simple-500W-a-1000W-schema

[email protected]
samedi 21 avril 2012 06:33

j'ai un ampli guitar bass 200 watt a éte bruler . je veux un chéma d'ampli guitar bass 200watt pour m'aide de cofabriquer.merci d'avance

Nina67
samedi 21 avril 2012 15:01

Bonsoir, Ce schéma ne présente que la partie puissance, mais pas un éventuel préampli pour basse. Peut-être pouvez vous réutiliser le préampli actuel et reconstruire, à l'aide du schéma, un nouvel ampli. A votre place, je chercherais à réparer l'ampli actuel. Les transistors de puissance grillent en court-circuit, c'est facile à tester au multimètre. Cordialement

Montage
jeudi 31 mai 2012 07:59

Que faire pour maitriser le montage? J’ai besoin d'un tableau d'équivalence de transistors. ([email protected])

nina67 Nina67
vendredi 1 juin 2012 19:20

Bonsoir, de quels transistors souhaitez vous l'équivalence ? Le plus simple pour l'étage de sortie, ce sont les TIP142 et TIP147 ou BDW83 et BDW84. Cordialement

Flex
dimanche 9 septembre 2012 17:49

merci Linear très intéressant mais je ne crois pas pouvoir m’en sortir avec...stp peux tu me procurer un schémas semblable à celui d'en haut?tu sais j'ai pas encore atteint ton niveau en électronique

Flex
lundi 10 septembre 2012 16:34

bonsoir Linear et merci pour le schémas du circuit imprimé;seulement ,j'ai un gros soucis j'ai pas encore ton niveau en électronique raison pour laquelle je ne peux pas encore m’en sortir avec ce genre de chose.peux tu m'envoyer un schémas équivalent semblabe à celui que nous avons plus haut dans cette page? merci encore

nina67 Nina67
lundi 6 août 2012 05:12

Bonjour, C6 et C7 doivent être au plus près des transistors de puissance, idéalement pas sur le PCB mais soudés sur les pattes si il y a des fils entre le PCB et les transistors de puissance. Le choix de R6 et R7 dépend de la tension d'alim. Il doit y avoir 1.9V aux bornes de R8. Cordialement

Linear
dimanche 5 août 2012 22:03

Avant dans faire un montage nina67 peut-tu la vérifier et donner des commentaire sur le placement des pièces.Si c'est OK pour toi je vais faire un montage test avec PCB et tu pourra l'afficher sur le forum. http://www.stk-audio.com/nina67/50-200 WATT A VERIFIER.jpg

Linear
lundi 6 août 2012 15:17

Les TIP122 & 127 ou Tip142 et TIP147 sont souder direct sur la PCB, c'est pour ça que j'ai placer C6 & C7 le plus près possible.Seul avec les TO-3 il serai sur les pattes lors du montage.Si le rest semble parfait je devrai faire la PCB.Pour la variable 50Ko pour partir je doit la tourner a la moitié pour ètre bon ou bien a gauche ou droit, pour R7 et R7 j'ai une allimentation stable soit ±40 VDC

Linear
mardi 7 août 2012 09:44

Nina67 dans le plan du haut C5=470uF et Nomenclature C5 : 220uF min./6.3V le quel est bon?

nina67 Nina67
mardi 7 août 2012 10:22

bonjour, Bien vu, merci pour la remarque ! En fait, on peut choisir toute valeur au dessus de 100uF. Même sans condensateur, ça marche aussi. J'avoue que ça me rassure, c'est un peu psychologique. Bref, l'un ou l'autre, c'est égal.

Linear
mercredi 8 août 2012 22:18

Pour les resistence de 0.47 Ohms il ne faut pas place aussi une resistence de 4.7 ohms 1 watt avec un condencateur sur la sortie?

nina67 Nina67
jeudi 9 août 2012 05:05

Bonjour, Non, pas besoin de placer le réseau de Boucherot (ou Zobel) RC série. L'ampli est suffisamment stable sans, grâce aux valeurs élevées de C6 et C7.

Flex
jeudi 6 septembre 2012 16:59

très cher nina, schémas très intéressant. peux tu nous proposer l'augmentation d'une protection des soties contre les courts circuits, merci d'avance

Linear
dimanche 9 septembre 2012 10:28

Voila http://www.stk-audio.com/nina67/SPK%20Protecteur.jpg

SCRAT
mercredi 31 octobre 2012 13:45

Bonjour Nina, j'ai l'intention de faire cet ampli, alimenté par l'alimentation à transfo "http://www.astuces-pratiques.fr/electronique/alimentation-a-transfo-pour-ampli-audio", ainsi que d'y ajouter le vumètre en mode point. J'ai pas mal de questions dont je trouve petit à petit les réponses mais pas toutes. Concernant les transistors, je suppose qu'il est nécéssaire d'y adjoindre un dissipateur sur chacun d'eux, qu'en est-il en réalité pour un tel ampli? Faut-il un gros radiateur ou plusieurs petit suffisent-ils? Merci pour tous ces schémas qui donnent envie d'en apprendre plus.

nina67 Nina67
mercredi 31 octobre 2012 14:15

Bonjour, En tous les cas, il faut un radiateur. Comme première base, on peut compter un décimètre carré par transistor (5x20cm par exemple) de surface d'alu par transistor. On peut utiliser un gros radiateur, ou plusieurs petits (un par transistor), mais il faut ventiler l'ensemble. Les boitiers des transistors sont reliés au collecteur, donc au +Vcc et au -Vcc. Il faut des isolants type mica + graisse thermique sauf si astucieusement, vous utiliser deux radiateurs séparés (voir un des articles sur astuces pratiques sur l'ampli 2x150W).Si vous avez un ampli hifi, n'hésitez pas à regarder la taille du radiateur. Il faut aussi prévoir une ventilation. Pour l'alimentation, la tension symétrique ne doit pas dépasser +/-40V continus (max absolu +/-50V). La tension du transfo doit être au maximum 2x30V alternatifs. Quant à sa puissance, un minimum de 100VA semble correct. Cordialement

SCRAT
jeudi 1 novembre 2012 09:11

5x20cm c'est la surface totale? parce que ça paraît énorme pour un transistor... Et j'ai une autre question: si on utilise les +40V de l'alimentation à transfo (avec résistance et diode Zener) pour alimenter un vumètre et un ventilo, cela ne risque-t-il pas de déséquilibrer les +40V et -40V de l'ampli? Et une dernière: l'entrée se faisant par une prise jack, n'est-il pas dangereux pour la source (laptop, MP3,...) de relier la masse du jack avec celle de l'ampli/alim? Cordialement.

nina67 Nina67
lundi 5 novembre 2012 15:41

Bonjour, la surface de 5x20cm est à utiliser si on n'a qu'une plaque en alu sans ailettes. Dans ce cas, je vous recommande d'en utiliser au moins une pour les 2 TIP142 (reliée au +Vcc) et une pour les TIP147 (reliée au -Vcc). Il faudra ventiler dans le sens des plaques, sinon, ça surchauffera quand on pousse l'ampli. Enfin pour débuter, on peut toucher à la main les plaques et voir comment ça chauffe.

NAGATO83
samedi 17 novembre 2012 20:39

ça me fait un grand plaisir de voir tt ça..apres avoir eu mon brevet d'invention de systeme de telesurveillance a base de resaus GSM je me suis branché sur l'electronique brute et je pense que je sus sur le bon endroit..merci .

Jean bebe lubula
mercredi 21 novembre 2012 07:33

comment je peux entre en contact ou en ligne avec nina67

Aide
mercredi 21 novembre 2012 14:05

je veux une tableaux équivalent du transistor mon adresse ([email protected])

Neimat
vendredi 23 novembre 2012 08:19

Bonjour nina67, description très intéressante, je vous demander s'il vous plait de m'aider; 1- ce amplificateur ca marche pour un basse frequence = 1 Hz , si oui lequelles des composantes il faut les modifier? N. B: - j'ai l'alimentateion Vcc= 22V - tension d'entree Ve= 12V j'utilise ce amplificateur pour alimenter un transformateur 12/220V a 5A . verci d'avance

nina67 Nina67
vendredi 23 novembre 2012 10:52

Bonjour, L'ampli peut fonctionner à 1Hz, il faudrait multiplier par 50 ou 100 les valeurs de C1, C2, C3 et C4 pour étendre la bande passante. En revanche, un transfo ferro 50Hz ne fonctionnera pas à 1Hz, sauf si c'est pour étudier la saturation. Cordialement

Neimat
vendredi 30 novembre 2012 06:14

merci pour votre cooperation, oui mon etude c'est pour la saturation de transformateur, je demande s'il vous plait si vous avez la circuit d'imprime de ce amplificateur. merci d'avance

Nina67
vendredi 30 novembre 2012 09:38

Bonjour, Non, pas de circuit imprimé de cet ampli. Il n'a pas de protection contre les courts-circuits, donc, vous risquez fort de griller les transistors de sortie. On peut aussi s'orienter vers des amplis intégrés type LM1875 ou TDA2030, mais leurs limites en courant est de l'ordre de 3 ou 4A. Cordialement

Nina67
vendredi 8 février 2013 23:46

bonsoir, pour les calculs de filtrage et de tous les composants, il n'y a pas encore sur Astuces pratiques de cours détaillé. Mais pour réaliser un ampli, on peut souvent partir d'un schéma existant, le comprendre et modifier au besoin telle ou telle valeur de condensateur ou résistance pour ajuster une fréquence de coupure ou un gain. Cordialement

Mioramimmy
vendredi 7 décembre 2012 15:34

salut à tous j'ai besoin un schema d'un amplificateur 1000w,merci!!!!

Nina67
vendredi 7 décembre 2012 19:32

Bonjour, je présente aussi un schéma d'ampli 1000W sur un autre article. Bien sur, il faut l'alimentation qui va avec. http://www.astuces-pratiques.fr/electronique/ampli-simple-500w-a-1000w-schema Cordialement

Electron54
lundi 10 décembre 2012 13:34

amplis intégrés type LM1875 ou TDA2030 TDA 7294 etc sur http://www.electronique-3d.fr

nina67 Nina67
lundi 10 décembre 2012 14:09

Bonjour, les ampli intégrés sont vraiment très sympas à utiliser, faciles et efficaces, mais le TDA2030 se limite à 16W environ, le LM1875 à 30W et le TDA7294 à 70W. Cordialement

TEA BB52.
dimanche 16 décembre 2012 09:08

Bonjour, J'ai besoin l'information sur 1 ampli de SANSUIS AU- 270II. Car d'1 côté gréllis en aumenté le volume, Aussi 1 ampli NAD C350 se mettre en protection ( LED de voyante s'allume ne rouge ). Merci. !!!.

Nina67
lundi 17 décembre 2012 10:38

Bonjour, Il faut vérifier l'alimentation et l'étage de sortie en premier. La mise en protection vient peut-être d'un transistor de sortie qui a grillé (en court-circuit). Cordialement

Neimat
vendredi 21 décembre 2012 07:42

bonjour nina, j'ai fait une circuit de protection contre les courts-circuits mais mon question c'est; pour une entree 12V signal triangulaire , est ce que c'est logique d'obtenir un signal carree a la sortie? merci d'avance

nina67 Nina67
vendredi 21 décembre 2012 07:46

bonjour, c'est normal si les capacités des condensateurs n'ont pas été assez augmentées. vous pouvez essayer avec 4700uF ou 10000uF pour C1, C2 et C3.

Ludi
vendredi 21 décembre 2012 14:11

bonjour nina merci pour tes explication pourrais tu m'aider STP je recherche une panne sur un ampli qui se mets en protection des sa mise sous tension en sachant que je l'ai récupérer en panne j'ai déjà remplacer les (4)2sc5200et les (4)2sa1943+(2)C4793+(2)A1837et le TL072 il me reste TDA2822M et le relais que je n'ai pas remplacer la liste des pièces que j'ai remplacer est du qu'une personne a trifouiller a l’intérieur avec des soudure qui coulais de partout peut tu m'aider STP REF de l'ampliKOL SOUND EXA 1950 j'essaye de t'envoyer des photos merci cordialement

Nina67
lundi 24 décembre 2012 23:07

bonjour, il s'agit peut-être des étages d'entrée ou d'ampli en tension qui sont HS. Bref, le plus simple est de tester tous les transistors au multimètre, pas seulement les étages de sortie. Il y en a peut-être un qui est en court-circuit. On peut aussi tester les diodes si il y en a. Avec un voltmètre en position DC, mesurer les tensions continues et comparer avec le canal qui n'est pas HS. Je ne trouve pas de schéma en ligne, alors on se débrouille comme on peut, avec la logique et les statistiques des pannes fréquentes : transistors de puissance, transistors, autres semiconducteurs, mais aussi fusibles, connecteurs, faux contacts. Cordialement

Neimat
vendredi 28 décembre 2012 08:30

bonjour nina, j'ai remplacer mes capacitors par 4700 microF mais le signal carre toujour la bas, je vous demande peut etre le problem de filtrage c-a-d il faut utiliser filtrage passe bas a la place de filtrage passe haut ???

Nina67
vendredi 28 décembre 2012 15:56

Bonsoir, pour en avoir le coeur net, vous pouvez essayer le signal triangle, mais à 100Hz, puis à 10Hz pour voir si à ces fréquences plus classiques, le signal est bien triangle. Par ailleurs, vous pouvez aussi débrancher la sortie de l'ampli pour qu'il ne débite dans rien (à vide). Cela permet de voir si ce n'est pas le transfo qui appelle trop de courant. Cordialement

[email protected]
lundi 31 décembre 2012 14:24

merci pour ce shemas mais comment fait pour varier la frequence.

Nina67
lundi 31 décembre 2012 15:19

Bonsoir, Il faut injecter un signal à l'entrée de l'ampli. Ce signal est issu d'un générateur de fréquence, indépendant de l'ampli. Cordialement

Imed
jeudi 7 mars 2013 12:18

qui a chéma d'ampli guitar bass 200watt merci d'avance

Baz
mardi 12 mars 2013 13:05

Bonjour L'ampli 200 watt ; avec une alimentation +/- 50 v ; faut-il imperativement faire un montage discret sur les transistors - 2sc 5200 - 2sc 3117 Avez-vous le circuit imprimé de cet ampli ? Merci

nina67 Nina67
mardi 12 mars 2013 14:19

Bonjour, c'est surtout pour une question de dissipation des transistors. On peut théoriquement utliser les TIP142/TIP147 jusqu'à +/-50V, mais leur dissipation sera limite et surtout leur tension aussi (Vce = 100V max).

JON
jeudi 21 mars 2013 15:31

Bonjour! comment calculer une transformateur en ferrite mais je sais calculer un transformateur en fer doux? vous pouvez m'aider

nina67 Nina67
vendredi 22 mars 2013 15:59

bonjour, les transfos en ferrite s'utilisent pour des alimentations à découpage qui fonctionnent entre 20 et 200kHz. Le primaire fait autour de 1 à 10mH comme ordre de grandeur. Il faut connaitre la valeur Al de l'inductance spécifique (pour une spire) et l'inductance réelle vaut Al x n². Cordialement

Jcé
vendredi 29 mars 2013 15:01

Bonjour , Nina67, j'ai un réel plaisir a suivre votre article , car tout est décrit de façon simple , conviviale et précise . Et qui plus est , je suis un ancien de la passion audio ,simple , fiable , et surtout sans artifices commerciaux . J'ai 68 ans , et plein d'essais avec des puissances allants de 10 W à 30 KWs ,j'ai fait chanter des variateurs de chariots élévateurs électriques , au grand plaisir des clients .Merci , Salutations .

Mimi
mercredi 3 avril 2013 14:35

bonjour ,est ce qu'on pourrai à partir d'un amplificateur de puissance amplifier un signal x=5*(cos2*pi*0.001*t+cos2*pi*0 .0009*t+cos2*pi*0.0008*t) en x=200*(cos2*pi*0.001*t+cos2*pi*0 .0009*t+cos2*pi*0.0008*t ) je suis amatrice et j aimerai bien comprendre.merciiiii

Jojo
mercredi 24 avril 2013 18:02

je voudrai avoir les aperçu visuelle des composante de l'ampli 50 à 200w indiqué s'il vous merci d'avance50 à 200w indiqué s'il vous merci d'avance

Ennajjar
samedi 29 juin 2013 23:47

bonsoir, svp j'aime savoir quelle circuit intégré remplace l amplificateur si posible?

nina67 Nina67
lundi 1 juillet 2013 05:30

Bonjour, vous pouvez utiliser le LM3886 (schéma présenté sur Astuces pratiques) ou le TDA7294. Cordialement

Constant
samedi 27 juillet 2013 18:20

bonsoir à propos de cet ampli es-ce que T2 doit etre monter sur un dissipateur ou pas. merci de votre réponse.

nina67 Nina67
lundi 29 juillet 2013 09:49

bonjour, Non, T2 ne doit pas être monté sur radiateur. Cordialement

Constant
lundi 29 juillet 2013 11:57

Bonjour NiNa ! et merci pour la réponse j'ai réalisé le Typon de ce dernier je vous l'envoi à votre messagerie. Une bonne journée. Constant

DoItYourself
vendredi 2 août 2013 08:59

Bonjour Nina, et merci pour ce schéma détaillé. Avec un ami on essaye de faire un système 2.1 c'est à dire de rajouter une carte, en plus de la stéréo, pour un caisson de basse et la question qu'on se pose c'est au niveau de la source audio, car on a les signaux gauche et droite pour la stéréo mais que faudrait il envoyer, en entrée de l'ampli basse, sur le filtre passe bas? Et une 2è question on voudrait rajouter un potar pour le volume et on pensait à un ampli constitué d'un AO et de 2 résistances qu'on remplacerai par un potar, un pour la stéréo et un pour le caisson situé entre la source et l'ampli, est ce que ce système marcherai? Cordialement

nina67 Nina67
vendredi 2 août 2013 18:46

Bonsoir, on peut choisir le signal gauche ou le signal droite, ça revient au même. En effet, la stéréo (différence entre gauche et droite) n'intervient que dans les médiums aigus. Le mastering des musiques est ainsi fait parce que le grave n'est pas localisable par un auditeur, les grandes longueurs d'ondes du grave le rendant omnidirectionnel. Quant au potar de volume du caisson, on a 2 choix : faire un volume indépendant satellites et caisson ou mettre le potar du caisson après celui des satellites (pour qu'on puisse tourner un seul bouton et conserver la proportion caisson/satellites). A vous de voir. Le filtre passe bas actif peut être celui présenté sur le site. Cordialement. http://www.astuces-pratiques.fr/electronique/filtre-actif-passe-bas-pour-caisson-de-basse

DoItYourself
mardi 6 août 2013 08:30

Ok super merci pour tout, encore une petite question, nous voulons réaliser le schéma correspondant à du 125 w rms comme dans l'exemple, pour les valeurs des condos et des résistances c'est bon mais c'est pour les tensions des condos et la puissance des res que je vois pas, faut il prendre les valeurs de la nomenclature?

nina67 Nina67
mardi 6 août 2013 19:37

bonjour, pour du 125Wrms, il faut +/-45V à 8 Ohms ou +/-35V à 4 Ohms. A +/-45V, choisir R6 et R7 = 3.3k. A +/-35V, il faut R6 et R7 = 2.7k. Cordialement

Constant
jeudi 5 septembre 2013 17:06

Bonsoir nina67 comment sa va et les vacances ? J'ai une question propos de T2 : MJE340, 2SC3116, ou tout autre modèle qui a Vce>2Vcc, Ic>50mA, Ptot>0.9W, j'aimerai savoir si un BD139 pourrait faire l'affaire? merci à vous je suis sur les essais de ce petit bijoux à bientôt. Constant

nina67 Nina67
vendredi 6 septembre 2013 16:14

bonjour, le BD139 fait 80V. Il va donc pour des alims jusqu'à grand maximum +/-40V, donc +/-35V pour avoir un peu de marge... Cordialement

Constant
samedi 7 septembre 2013 10:32

bonjour ! Et merci pour le renseignement, mais à défaut d'une résistance ajustable de 50k pas en ma poccession j'ai mi une de 47k, et lors de réglage du zéro volt qu'on doit obtenir , j'obtien 1.3v résistance en butée, ma question était l'entrée ne doit pas etre courcicuité pour mener cette étape à bien ? je ne pense pas que c'est la petite marge de la résistance ajustable? merci à vous. Constant

nina67 Nina67
samedi 7 septembre 2013 11:03

Bonjour, le but de cette résistance est de régler l'offset (tension DC) en sortie haut parleur. Le but est qu'il y ait la tension la plus proche possible de zéro, en tous cas entre 0.2V et -0.2V. Cordialement

Rol
dimanche 8 septembre 2013 05:34

bonjours nina vous pouvez me donner les site pour le répertoire mondiale des transistor en pdf svp cordialement

nina67 Nina67
dimanche 8 septembre 2013 09:12

Bonjour, il existe par exemple alldatasheet.com. En revanche, si vous souhaitez choisir des transistors en fonction d'un Vce ou d'un Ic ou d'autres paramètres électriques, il suffit d'aller sur Farnell ou Radiospares et de sélectionner, les résultats de la recherche donnant de bonnes idées :) Cordialement

Flex
dimanche 20 octobre 2013 07:41

Bonjour nina, j'ai un sérieux problème et je me demandais si tu pouvais m'aider...en fait, je suis amateur de dépannage,il y' a une semaine j'ai reçu un ampli de 2000 watts d'un ami dont le relais avais du mal à coller. après ouverture, je me suis rendu compte que les condos d'alimentations avais pissè.il y en avais 3 sur 8, tous d'une valeur de 10000µf/80v.Sur le marché, je ne trouve que des 10000µf/63 ou100v.je me demandais donc si je pouvais utiliser ceux de 100v sans que ces derniers n'endommage l'ampli.s'il te plait éclaircis moi là dessus, j'en ai vraiment besoin; merci d'avance

nina67 Nina67
dimanche 20 octobre 2013 21:20

Bonjour, C'est très bien de mettre des condos 100V. Il y a plus de marge sur leur tension de fonctionnement. Il ne faut pas mettre des 63V. La tension nominale d'un condensateur, c'est la tension maximale continue qu'on peut appliquer à ses bornes. Il vaut mieux prendre un peu de marge et par exemple mettre 80 ou 85V max sur un condo (prévu pour) 100V.

Neimat
lundi 11 novembre 2013 06:31

Bonjour nina67, Finalement, mon amplificateur ca marche :) pour une valeur de c2=C3=C4=10000 microfarad, mais si je change la valeur de c1=100nF beaucoup de perturbation de mon signal de sortie. mon question. est-ce que c'est logique pour un signal d'entree triangulaire a f= 18Hz, je peut maitre un filtre basse haut a l'entree de l'amplificateur ( C1= 100nf et R1 = 47Kohm) ? j'ai un peu confuse ? merci d'avance et merci pour votre cooperation

nina67 Nina67
lundi 11 novembre 2013 15:35

Bonjour, il faut augmenter C1, C2, C3 et C4 par rapport aux valeurs d'origine (les multiplier par 10 par exemple). Perturbation du signal ? Précisez de quoi il s'agit ! Cordialement.

TIESCO
jeudi 21 novembre 2013 15:01

Bonjour nina67. Je souhaiterais monter la STK2250 avec comme équipements les composantes électroniques suggérés par le schéma équivalent qu’on observe sur sa fiche technique (donc celle qu’on télécharge sur www.datasheetcatalog.com ). Si vous voulez bien m’aider, postez-moi juste un schéma équivalent de cette STK2250 avec une nomenclature. Merci

nina67 Nina67
jeudi 21 novembre 2013 15:16

Bonjour, le STK2250 n'est qu'un étage de sortie. On ne peut pas trouver d'équivalence simple de cet étage, mais si vous souhaitez des transistors de puissance équivalent, vous pouvez trouver la paire 2SC5200/2SA1943. Cordialement

Rtegfku
lundi 16 décembre 2013 06:38

Bonjour quel est la diference entres 4 sortie et 16 sorties

nina67 Nina67
lundi 16 décembre 2013 07:04

Bonjour, le nombre de sortie est le nombre de haut parleurs qu'on peut brancher en parallèle ensemble. Ca dépend de l'ampli lui-même en fait. Cordialement

Jess
jeudi 9 janvier 2014 17:15

Bonjour nina67 et merci pour ce schéma. J'aurai cependant une petite question concernant les condensateurs de 4,7nf 200v. Je n'arrive pas à en trouver. Sont-ils vraiment indispensables et pourrait-on les remplacer par une autre valeur ? Merci.

nina67 Nina67
vendredi 10 janvier 2014 14:26

Bonjour, oui, ils sont indispensables pour la stabilité de l'ampli. On peut mettre des condensateurs 100V à la place si on ne trouve pas de 200V ou 250V. Cordialement

El_Diablo666
jeudi 23 janvier 2014 15:25

Bonjour, j'ai reproduis le schéma sur multisim v13 et je n'est pas eux les mêmes valeurs de tension sur les points de tests mentionnés. exemple entre la R3 et le potentiomètre j'ai -1.7v. Est ce que c'est normal?. Merci.

nina67 Nina67
vendredi 24 janvier 2014 06:26

Bonjour, Il y a une tension de 1.7V environ si la résistance vaut 50k. Le but est de pouvoir l'ajuster de 0 à 50k pour ajuster la tension de sortie à 0VDC environ. Cordialement

El_Diablo666
lundi 27 janvier 2014 10:26

Bonjour nina67, Vous avez déjà fournie un lien qui semble mort pour une protection contre les court-circuit des sorties. Pouvez vous en fournir un autre. Par la même occasion pouvez vous fournir d'autres équivalents au TIP142/TIP147 vue que je les est pas trouvés sur le marché là où j'habite et est ce que je doit changer autres composants dans le circuit si j’utilise des équivalents? Merci.

nina67 Nina67
lundi 27 janvier 2014 10:46

Bonjour, concernant les équivalents des TIP142/TIP147, vous pouvez regarder cet article : http://www.astuces-pratiques.fr/electronique/darlington-equivalent-de-tip142-et-tip147 Pour la protection contre les courts-circuits, vous pouvez regarder la méthode utilisée pour un ampli plus puissant : http://www.astuces-pratiques.fr/electronique/ampli-simple-500w-a-1000w-schema Cordialement

El_Diablo666
lundi 3 février 2014 10:52

Bonjour nina67, J'ai réussi à limiter le OUTPUT ~ 0v (J'ai 9.33mv) par la variation de la résistance variable. Mais à la base du Transistor T3 j'ai 2.304v et celui du T4 j'ai 884.357mv. Les valeurs sont ils correctes? Quoi vérifier sinon? (Je travail sur le simulateur Multisim v13).

nina67 Nina67
lundi 3 février 2014 11:37

Bonjour, ce qui est important c'est qu'il y a environ 0VDC en sortie et que la tension aux bornes de R8 entre les 2 bases soit autour de 1.8-2.0VDC. Cordialement

Flex
mardi 25 février 2014 17:38

bonsoir nina...comment tu vas?j'espère que tes recherches et toi vont à merveille. dis j'ai un serieu soucis avec mon ampli que j'utilise il ya dèja 06 ans les transistors de sortie 2n3055 ont cramé et on en trouve plus sur le marché.un ami propose de vendre des mje3055; me conseillerai tu de les utiliser à la place des 2n3055? merci d'avance.

nina67 Nina67
mercredi 26 février 2014 07:30

bonjour, on peut remplacer les 2N3055 par leur équivalent sans plomb 2N3055G (on semi). Il existe d'autres transistors pas tout à fait équivalents, mais à essayer si on en a sous la main : 2N5038, 2N5886 ou encore TIP35C en boitier plat. Le MJE3055T (ou MJE3055 ?) fait 10A et 75W (boitier TO220) au lieu de 15A et 115W pour le 2N3055. Ils ne sont pas équivalents et risquent de casser en cas de fort courant. Il faut vérifier que les transistors qui pilotent les 2N3055 ne sont pas morts aussi. Cordialement

Hrthery
samedi 5 avril 2014 14:13

bonjour, il est très bien le schéma, je demande si c'est possible comment on fait pour augmenter un peut la sensibilité du signal d’entrée, si non est ce que je peut changer la valeur de R4 peut être en 220 ohms ou 150 ohms pour avoir cette sensibilité en gain de signal, merci a vous nina

nina67 Nina67
lundi 7 avril 2014 09:56

Bonjour, oui, il faut jouer sur R4. Cordialement

Delors
vendredi 11 avril 2014 15:09

j aimerai aprendre a lire les schemas electronis exp les schemas d emplis jai fais electricite f3 pardon cment faire pouraije avoir des cours si cest possible repondez moi svp

TIESCO
samedi 19 avril 2014 23:47

Salut nina67, Si vous regardez un peu plus haut, j'avais demandé votre aide pour monter une STK2250 avec des composantes électroniques plus fiables qu'on retrouve sur le marché des pièces de rechange. Alors j'ai pu monter un module similaire à la STK 2250 après avoir cassé une STK 2250 pour voir les valeurs des résistances utilisées par le fabricant. Alors en me référant au schéma équivalent de la fiche technique(http://pdf.datasheetcatalog.com/datasheets2/13/133654_1.pdf), voici les composantes à use : I_les résistances : entre la patte 1 et 7 on met une diode avec comme cathode le collecteur d'une BD139 et 1000 Ohms entre son collecteur et sa base pour la commande, l’émetteur devient l'anode, ensuite une résistance de 1000 Ohms suivi d'une autre de 1500 ohms qui aboutit à la patte 7. Entre ces deux dernières, on relie la base de la 2SC1815, son collecteur à la patte 1 ET inutile de mettre un deuxième transistor on relie directement l’émetteur de notre C1815 à la patte 7. La résistance qui relie les deux émetteurs-bases est de 330 Ohms. Celle d'entre 4 et 5 est de 0,22omega5W. II_les transistors : Le transistor qui a son collecteur branché à la patte 2 et la base à 1 peut être la C2073 attaquant la base d'une C5200 dont l'émetteur est la patte 3. En bas c'est la situation complémentaire, dont une A940 qui attaquant la base d'une A1943. On fait la même chose pour l'autre coté du schéma. Le radiateur thermique étant branché sur GND, on doit couvrir la partie radiative de chaque transistor. Je ne vous apprends rien à ce sujet. Merci Nina67

TIESCO
dimanche 20 avril 2014 00:10

Les difficultés que j'ai rencontrées : Bien que ça marche, j'ai remarqué une légère asymétrie entre +Vcc et -Vcc. Avec mon ampoule en série j'ai souvent +31,5 et -23,5, mais après 5 minutes, ca disparaissait. Et aussi, quand je partais au vrai courant les transistors de sortie lâchaient en brulant les fils +-Vcc. Mais après avoir exigé des transistors d'origines et surtout aussi que lorsque je branchais avec mon ampoule en série, je constatais d'abord que l'ampoule ne restait pas allumé, les transistors ne grillaient plus. L'appareil marche, au regard curieux de tous les autres apprenti électroniciens du quartier. Merci Nina67

nina67 Nina67
mercredi 23 avril 2014 10:03

Bonjour, vous êtes tombés sur des contrefaçons de transistors (marque MEV et autres fakes). Cela arrive sur les transistors de puissance. En revanche, on a intérêt à placer C6 et C7 (4.7nF) au plus près des transistors de puissance. COrdialement

Ampli
samedi 10 mai 2014 10:09

Bonjour aurais vous des équivalences pour la paire 2SC3117 / 2SA1249 je propose celui la 2SC3902T mais je n'en suis pas sur .

nina67 Nina67
samedi 10 mai 2014 11:24

Bonjour, il y a les 2SA1248 et 2SC3116 qui conviennent aussi pour l'ampli, sinon, vous pouvez aussi trouver les MJE340 MJE350. Cordialement

Ampli
samedi 10 mai 2014 11:33

Ok je voit sa sinon y a t-il besoin d'un soft start torique 2*50 1000Va

Dj Doom
samedi 10 mai 2014 12:17

Bonjour, A la place des deux transistor de puissance (tip 142 et 147), est-il possible de mettre les transistor a1941 et c5198 ?

nina67 Nina67
samedi 10 mai 2014 12:42

Bonjour, pour le soft start, c'est recommandé pour 1000VA. On ne peut pas remplacer les TIP142/TIP147 par des 2SA1941 et 2SC5200 qui ne sont pas des Darlington. Il faut ajouter des drivers type 2SA940 et 2SC2073, des résistances base émetteur autour de 100 à 220 Ohms ainsi que des diodes de roue libre 1N5404. Cordialement

Dj Doom
samedi 10 mai 2014 13:13

Merci.

Dede737
mardi 13 mai 2014 10:03

Bonjour Nina et bravo pour vos explications détaillées et fonctionnelles sur les shémas......ca me rappelle ma jeunesse (j ai 59 ans) avec les amplis à lampes ( EL 34 , ECC82 ......) puis ensuite le passage aux transitors ( 2N3055 ......etc ) Ce qui m amene c est un ampli ligne (100 V ) de marque INTERVOX type SMP300 C est un 300 W une tres belle construction japonaise auquel je tiens mais voila, la tension d alim est bien présente, mais pas de commutation du circuit de securité. j aimerais bien en obtenir le shéma, alors si des fois dans tes relations tu entendais parler de cette marque fais moi signe .......! Cordialement André

Constant
vendredi 16 mai 2014 09:06

Bonjour nina67 après avoir fait une petite modification conseiller par vous même pour l'ampli 200W classe B afin de le faire fonctionner en mode Quasi complémentaire, et qui a été un succès. Je me demandais es ce que c'est possible pour cet ampli de 100W classe B présent sur votre site. de le rendre dans le mode Quasi complémentaire. Je vous remercie beaucoup. Constant

nina67 Nina67
vendredi 16 mai 2014 17:15

Bonsoir, le mode quasi complémentaire devrait fonctionner avec tous les amplis présentés ici. Ils sont toujours basés sur la même structure (1 transistor d'étage différentiel + 1 transistor d'ampli en tension avec condo de bootstrap). L'ampli classe D est en ligne ! Cordialement

Constant
vendredi 16 mai 2014 20:59

Bonsoir oui mais le TIP142 présente deux transistors dans le même boîtier, et je ne vois pas comment rajouter les deux résistances de 150 et la diode 1N4007. OK pour l'ampli classe D je vais ajouter la protection. Bonne soirée. Constant.

nina67 Nina67
samedi 17 mai 2014 08:48

Bonjour, je n'avais pas bien compris. Il n'est pas possible de faire un quasi complémentaire avec 2 TIP142 par exemple, à moins d'ajouter un 3e transistor PNP pour piloter le TIP142 correspondant au PNP. Mais alors le gain total, le temps de commutation et la tension de seuil( 3x0.6V) ne seront plus identiques. Quant au classe D, l'intégrateur est d'ordre 2 pour un meilleur résultat dans le cas d'un ampli stéréo. Cordialement

Constant
samedi 17 mai 2014 09:01

bonjour nina67 je tiens à vous remerciez pour ces informations, j'avais l'impression que ca n'allait pas etre possible. Je vais me mettre des à présent sur la classe D une fois terminer je vous l'envoie en pièce jointe à votre boite de messagerie. Un bon samedi à vous. Constant.

Red#One
lundi 26 mai 2014 06:16

Bonjour nina67 je recherche son schéma équivalent de ce montage.et Mercii pour ces informations [email protected]

RedOne
jeudi 29 mai 2014 09:29

c'est quelle classe !!

Wabnitz Oscar
vendredi 4 juillet 2014 18:52

Bonsoir, je suis tombé par hazard sur ces infos...Jeune, à 15 ans je m'interressais à la Bf adaptée à la musique. Beaucoup d'années + tard, Je souhaiterai construire un ampli basse puissant 500 à 1000w , pouvez-vous me dire où trouver des schémas , Ampli à transistors ou ampli à lampes, genre 6L6...qui est le ;meilleurs qualité son ? Merci pour votre aide. nina67, c'est du côté de schilick en Alsace ?

nina67 Nina67
samedi 5 juillet 2014 08:17

Bonjour, le plus simple pour un ampli compact et de bonne qualité, c'est d'utiliser un LM3886 (+/-42V max pour 100W environ). En amplis à lampe, je n'y connais pas grand chose.

Wabnitz Oscar
jeudi 10 juillet 2014 12:17

Merci beaucoup.

Albertmahuno
jeudi 17 juillet 2014 12:19

je vais aussi savoir comment une diode qui est polarise en inverse peut disppé mieux que celle qui est polarise en direct dans un circuit électrique

nina67 Nina67
vendredi 18 juillet 2014 11:57

bonjour une diode ne dissipe rien en étant polarisée en inverse, sauf pour les zener et les transils. Cordialemnet

Xsherman
samedi 19 juillet 2014 09:13

bonjour j'ai essayé de réaliser ce montage avec les TIP 141 ET 142 et un voltage + OU - 45V,je reçois le son à la sortie si je place en série une ampoule au transfo.Mais quant je branche le transfo au secteur,J'obtiens un brut dans des baffle comme si il y a eu une mauvaise masse. le montage discret du darlington je l'ai réalisé mais sa ne me donne rien a la sortie. Aider moi à réussir se montage.merci

nina67 Nina67
vendredi 1 août 2014 05:23

bonjour, il faut utiliser des TIP147 et non des TIP141. C6 et C7 doivent être montés au plus près des transistors de puissance ou des drivers si montage discret. Cordialement.

Xsherman
mercredi 6 août 2014 15:23

ok mais je retrouve une tension de 45V aux bornes du hp.est il normal?

nina67 Nina67
jeudi 7 août 2014 04:59

Bonjour, non, il ne doit pas y avoir de tension (continue) sur le haut parleur. Cordialement

Gaetan
dimanche 24 août 2014 16:41

Bonsoir Nina, y a t'il un moyen de monter à 200W en 8ohm ? Cordialement

El_Diablo666
samedi 6 septembre 2014 10:14

Bonjour, Pour C6 et C7 je n'est trouver dans le commerce que ceci: 4,7nF / 1600v est ce que ça fait l'affaire. Merci.

Marco
dimanche 12 octobre 2014 16:55

Pourquoi as-tu coupé à 34 Hz l'entrée de ton ampli, alors que la bande passante audio va de 16 Hz, normalement de 20 Hz pour les amplis de gamme courante? Une précision sur ton commentaire d'Août 2013: le signal pour le caisson des basses est à prélever à la fois sur le canal droit et gauche (via un circuit), et non sur l'un ou l'autre au choix; même si on peut prendre un seul canal et puis régler l'amplification du caisson pour compenser la perte de moitié du signal des basses resté dans l’autre canal, pourvu que le caisson ait un réglage de volume. Cependant cette idée de choisir entre l'un ou l'autre des deux canaux pour obtenir le signal des basses est musicalement risquée: car certains gros tambours, avec leurs basses, peuvent être joués plus près du microphone gauche ou droit, ce qui biaiserait le signal prélevé. En effet, ce n'est pas une règle stricte d'assurer une balance des graves parfaite entre les deux canaux ni il y a une fréquence donnée au-dessous de laquelle cette balance serait mise en place (l’art est libre !). La haute-fidélité déconseille la solution par caisson de grave monophonique, en effet. Marco

nina67 Nina67
lundi 13 octobre 2014 05:30

Bonjour Marco, merci pour ce commentaire constructif et pertinent. Le but est ici de faire une sono très simple. Dans cette optique, prendre un seul canal pour le caisson convient. Sinon, mettre un ensemble de 2 résistances 10k en série entre gauche et droite puis prélever le signal issu du point milieu des 2 résistances pour obtenir une moyenne (gauche+droite)/2. Pour la coupure à 34Hz environ, peu de hp de sono reproduisent efficacement les fréquences inférieures à 40Hz. A quoi bon fatiguer un hp en lui envoyant des Watts qu'il ne reproduira pas. Autant se concentrer sur la bande utile. De mémoire, l'enceinte amplifiée Mackie RSM450 et la classique EON15 G2 de JBL font ça par exemple, des amplis qui sont filtrés à 30-35Hz volontairement. Cordialement.

Chinos87
lundi 13 octobre 2014 06:25

merci

Marco
lundi 13 octobre 2014 17:17

Entendu, merci. Marco

TOPAZZ
dimanche 26 octobre 2014 01:22

quel type de composant j'ai dont besoin pour l'ampli

Constant
mercredi 5 novembre 2014 14:58

Bonjour J'ai une question qui me trotte dans la tête . tout bon ampli qui fonctionne quelque soit leur mode, es-ce-que l'on peut l'attribuer la fonction Stdby ou on doit ajouter quelques composants four faire cette fonction. Merci pour votre réponse et à bientôt Constant

Grigo
mardi 25 novembre 2014 21:09

bjr nina67 merci pour ce tuto :) j'ai 2 pairs de Dirlington MP1620-MN2488 Vcb 160v Vce150v veb 5v Ic 10A Hfe 5000 Pc 150w c'est possible d'utiliser ce shema en changeant certains valeurs ? sinon s'il vous plait vous pouvez m'envoyer un shema simple pour ca ? merci d'avance

Mike
mercredi 26 novembre 2014 09:29

nina67 merci pour l'ulistration comment pouront nous rendre l'empli jusqu'à 800 wlt

nina67 Nina67
mercredi 26 novembre 2014 12:08

Bonjour mike, le plus simple est de s'orienter vers mon schéma d'ampli 500W-1000W. Pour800Wrms / 8 Ohms (80V efficaces), il faut une alimentation +/-75V environ qui chutera à +/-60V à pleine charge. Cordialement

nina67 Nina67
mercredi 26 novembre 2014 12:15

Bonjour grigo, à priori, on peut utiliser les transistors Darlington MP1620 et MN2488 à la place des TIP142 et TIP147, sans aucune modification. Cordialement

Grigo
mercredi 26 novembre 2014 13:01

merci pour votre réponse je vais essayer

Grigo
jeudi 27 novembre 2014 02:42

slt nina67 j'ai un tranformateur puissant avec 2*38.5v et un pond redresseur 40v je vais faire mon redressement comme ce shema : http://www.astuces-pratiques.fr/electronique/ampli-sono-audiophony-as402-2x200w-realisation .... mais je ne sais pas quels capacités des condensateurs je dois choisir pour avoir un maximaum de filtrage et tension/courant meilleurs pour ce shema...merci d'avance

nina67 Nina67
vendredi 28 novembre 2014 19:48

bonsoir grigo, le transfo donnera une tension de +/-55VDC environ. Il faut choisir deux condensateurs 4700uF 63V. Ca semble un compromis raisonnable. Bien sur, vous pouvez mettre des 10000uF 63V. Pour la tension, 63V est un minimum. cordialement

Grigo
samedi 29 novembre 2014 04:51

merci pour la reponse enfin j'ai trouver 2x10000uF 71v

Grigo
jeudi 4 décembre 2014 15:34

bonjour le potentiometre son entrée et son masse sont reliés ensemble a la (+) de condensateur C2 et la masse..... et son sortie est relié au (-) de C2 et R1 et R3 ? c'est ca ?

Cgeoff
mardi 13 janvier 2015 20:32

encore merci pour ces merveilleux articles si pédagogique, je suis débutant et j'aimerais savoir a quoi servent ces multiples condensateurs présents sur sur tous les circuits et que j'ai commencé a démonter pour les récupérer en suivant vos conseils

nina67 Nina67
mercredi 14 janvier 2015 07:06

Bonjour, les condensateurs chimiques servent souvent de réserve d'énergie pour lisser les tensions issues d'un redressement à diodes. Ca, c'est pour les plus gros condensateurs. Les plus petits servent en général soit à faire une toute petite réserve d'énergie locale, ou faire condensateur de liaison pour supprimer la composante continue de signaux. Les céramiques ou plastique servent de filtre passe bas et passe haut associés à une résistance. Cordialement

Pavie 2006
mercredi 21 janvier 2015 11:21

bonjour nina et puis merci d avance J AI une table de mixage ampliffier 2fois 200watts marque bst 208 hors une partie de lampli de puissance a chau ffe pour cause ventilateur bloque par la poussiere l autre partie de l ampli fonctione j ai l intention de changer les composants deteriorer pour la rmise en etat de marche mon probleme ou trouver des composant cette table a 10ans bst me dit ne plus pouvoir me fournir les composants farnell me demande de cde avec leur ref je ne dispose pas de tableau de convertion de composant comment faire selctronic ma cde ne les interresse pas merci de votre aide

nina67 Nina67
jeudi 22 janvier 2015 08:11

Bonjour, vous trouver des composants obsolètes, internet de façon générale reste le meilleur moyen. Vous trouvez la datasheet du composant obsolète et vous pouvez rechercher de façon paramétrique sur Farnell, Mouser ou Radiospares. Par exemple, je veux un transistor avec un Vce min de 60V, un Ic de 10A, un boitier TO3, etc. La recherche d'équivalent s'appelle la "cross reference" en anglais. Cordialement

Pavie 2006
samedi 24 janvier 2015 14:38

MERCI nina c est sympas je vais essayer de me debrouiller avec ces indiques cordiale ment pavie robert

Manuben37
samedi 14 février 2015 07:42

Salut nina, Dis moi, est-il possible de réaliser l’étage amplificateur (à partir de T2) sans le condensateur de bootstrap? En quoi permet-il de contrôler la source de courant? Je suis en train de concevoir un ampli en composants discrets, avec une paire différentielle en entrée (avec miroir de courant), avec en amont un suiveur, puis après le suiveur j'aurais voulu rajouter un étage de gain chargé par un vbe multiplieur. Et sinon, est-il également possible de remplacer R6 et R7 par un miroir de courant afin de réaliser la source de courant de 7mA ? Merci d'avance pour ton aide! Maxime

nina67 Nina67
lundi 16 février 2015 07:25

Bonjour Mauben37, si on enlève le condo de bootstrap, le courant dans R6 et R7 devient proportionnel à la tension à leurs bornes (+Vcc - tension de sortie) ce qui n'est pas bon. En effet, lorsque la tension de l'ampli monte, le courant de sortie peut atteindre 5 ou 6 Ampères crête, donc il faut que la base puisse être alimentée en courant (ici 7mA environ). Donc vous pourrez constater qu'en mettant 4 ohms à la sortie de l'ampli, il n'est plus possible de monter aussi haut en tension sur l'alternance positive. En revanche, vous pouvez tenter de remplacer ça pour une source de courant à transistor, même si le montage peut alors devenir instable.

Manuben37
mardi 17 février 2015 10:58

Salut! Merci pour ta réponse rapide. Je testé la solution source de courant à transistor, mais ça vrai que ça peut amener des oscillations. Je vais essayer de trouver une démo pour le bootstrap, et je vais étudier plus en profondeur ce montage. En tout cas merci! Maxime

Tiesco
mercredi 8 avril 2015 12:30

Salut Nina67. S'il te plait je veux me servir du module pour amplifier le signal pas audio mais vidéo. Est ce que c'est possible avec ce module ? Est-ce que la plage des fréquences de la bande III de la télé i.e. de 40 MHz à 889 MHz est comprise dans la bande passante du module ? Aussi pour la fréquence de coupure on mettra au préalable la racine carrée au dénominateur au début de l'article.

Tiesco
mercredi 8 avril 2015 12:31

Salut Nina67. S'il te plait je veux me servir du module pour amplifier le signal pas audio mais vidéo. Est ce que c'est possible avec ce module ? Est-ce que la plage des fréquences de la bande III de la télé i.e. de 40 MHz à 889 MHz est comprise dans la bande passante du module ? Aussi pour la fréquence de coupure on mettra au préalable la racine carrée au dénominateur au début de l'article.

nina67 Nina67
mercredi 8 avril 2015 12:48

Bonjour tiesco, cet ampli n'est pas du tout prévu pour amplifier des signaux vidéo. La bande passante se limite à 50kHz au maximum... et la plupart des amplis audio, c'est pareil. Cordialement

Tiesco
vendredi 17 avril 2015 09:26

Nina67 bonjour, je pense que tout se joue au niveau du filtre. Je supprime tout simplement le filtre passe haut et je connecte le signal vidéo analogique à la base du transistor de l'étage différentiel. Pour que le signal ne soit pas modifier, au lieu de la résistance de 270 Ohms je mets la polarisation que vous proposer dans l'article de l'ampli de classe AB avec la BD139. Ou alors vous pourriez nous proposer un article sur l'amplification des signaux vidéos analogiques. C'est pour fournir les images au sien d'un bâtiment ici à Yaoundé-Cameroun. La distribution d'image est analogique via des câbles.

nina67 Nina67
vendredi 17 avril 2015 11:21

Bonjour tiesco, je ne vous garantis pas que cela peut fonctionner... Regardez si vous ne trouvez pas des amplis intégrés spéciaux pour signal vidéo ? Cordialement

YOB
mercredi 17 juin 2015 12:55

Bonjour nina67, Après réalisation du montage sur plaquette en alim +/-35V, mon offset en sortie au repos est de 34V environ, (mon alimentation négative n'a pas d'effet, quand je l'active l'offset ne bouge pas. Seule la positive en a). De même pour le potentiomètre qui ne fait pas varier l'offset. Si vous avez des idées concernant la cause, vous pouvez m'envoyer un mail. Cela fait plus d'une semaine que je remonte le circuit, teste mes transistors et valeurs de résistances sans succès. Merci!

nina67 Nina67
mardi 23 juin 2015 05:16

Bonjour yob, l'ampli n'a pas offset. Il sature complètement. R5 ou R9 est absent (circuit ouvert), D1 et/ou D2 sont en court-circuit. Vérifiez déjà cela, ainsi que le brochage des transistors qui est peut être inversé si vous avez pris des transistors équivalents. Cordialement

djkarter Djkarter
jeudi 30 juillet 2015 15:37

bonsoir nina67 sa va . jai eu un amplificateur comme l'amplificateur ibiza amp300 mais la puissance est de 45 rms par canal sur 8 ohm . transfo 22 0 22 ac 2.5ampere . il n'y a qu'un seul paire de 2sc5198 et 2sa1941 par canal . l'amplificateur n'est pas equiper pour passer en mode bridge . ce que je voudrais savoir c'est si je change la paire de transistor de puissance pour les fameux 2sc5200 et 2sa1943 combien est ce que cela augmentrer la puissance et en utilisant les meme transistor 2sc5198 et 2sa1941 mais en ajoutant un module d'inverseur de phase et metre l'amplificateur en mode brige quel sera la puissance disponible sur un haut parleur de 8 ohm . merci cordialement gerald

nina67 Nina67
dimanche 2 août 2015 09:27

Bonjour djkarter, si vous remplacer les 2SC5198 2SA1941 par des transistors plus puissants, cela ne changera pas la puissance. Tout ce que vous gagnerez c'est que les transistors plus puissants auront davantage de marge pour fonctionner. Si vous ajoutez un mode bridge pour pourrez obtenir peut etre 150Wrms à 8 Ohms (si l'ampli fait 2x75Wrms 4 Ohms. Cordialement

nina67 Nina67
mardi 30 août 2016 12:37

Bonjour francis, je partage votre joie de réaliser des choses en électronique ! je n'ai pas de schéma au delà de 1000w rms environ, et en fonctionnement bridgé : http://www.astuces-pratiques.fr/electronique/schema-ampli-500w-1000w-simple Bonne fin de journée à vous,

nina67 Nina67
jeudi 31 mars 2016 08:50

Bonjour claudia, quelle est la tension DC en sortie de l'ampli ? Autour de 0V (+/-0.2V max) ? Refaites la mesure sans brancher le haut parleur. Il y a peut etre une oscillation (condensateurs 4.7nF C6 et C7 à bien vérifier). Bien cordialement.

Claudia
jeudi 24 mars 2016 21:52

Bonsoir nina67, juste une question j'ai le tip 142 qui chauffe enormément et la base j'ai 2,5v et le tip 147 reste froid avec +0,8 v a la base je l'ai alimenté en + - 38,5V j'ai tout vérifier je ne vois pas ou j'ai merdé? pouvez-vous m'aider. Merci

Yoa
mardi 17 mai 2016 11:32

Bonjour, Petite question concernant les -1.3V, comment faites vous pour les trouver? Les 0.7V typique j'ai compris mais les 0.6V non... pouvez vous me répondre. Merci :)

nina67 Nina67
mardi 17 mai 2016 11:40

Bonjour yoa, c'est le pont diviseur ajustable P1 et R3 qui crée cette tension ajustable. C2 lisse cette tension.

nina67 Nina67
mardi 17 mai 2016 11:42

quant aux 0.6V, c'est la tension aux bornes de R5. C'est expérimentalement la tension qu'on mesure et qui vaut R5 x courant de base de T2 (qui est le courant collecteur de T1, qui est aussi le courant émetteur de T1)

Yoa
mardi 17 mai 2016 11:51

Ah d'accord, c'est donc expérimentalement car je n'ai pas réussi à retrouvé par le calcul le courant Ib de T2 et donc les -0.6V. A votre avis peut-on retrouver le courant Ib par calcul si oui par quelle façon procéder?

LOIC
lundi 11 juillet 2016 22:22

Bonjour, Je suis nul dans tout ça mais je voudrais savoir si cet ampli peut être intégré dans une enceinte de sono passive pour la transformer en une active. Si oui, je ne comprends pas où l'on mets les fils d'arrivés et de sorties et aussi pour ce que tu dis " le T3/T4 2SC5200/2SA1943 (puissance)+2SC3117/2SA1249(drivers) jusqu'à 200WRMS (Alim +/-55V)" pourquoi tu donnes 2 réf puissance et drivers pour un emplacement? Et une dernière, peut-on mettre un potentiomètre pour varier le volume? Peut être trop facile pour toi mais trop compliqué pour moi, comment fait-on pour transformer un jeu de lumière à lampe en led blanche qui chauffe beaucoup et dont on peut augmenter les lumens (je n'ai pas réussi à trouver dans toutes tes fiches très intéressantes d'ailleurs). Merci pour le temps passé

nina67 Nina67
mardi 19 juillet 2016 04:59

Bonjour LOIC, j'ai répondu à votre commentaire (en double) dans un autre article. Cordialement

Francis
dimanche 28 août 2016 21:23

Slt nina jai essayer beaucoup de shema dans mon parcour electronic mais votre schema est super ca marche a merveille.mais je voudrais un autre schema plus fort de 2000 a 3000 watts pour moi meme puisque jaime utiliser ce que je fabrique moi meme voila mon mail [email protected]

Maxime
lundi 9 janvier 2017 20:29

Bonsoir grand Frère je fait mon entrer dans le domaine mais je veux en truc tre puissant comme mon Frère a dit un truc qui peut donner meme 5000w meme si peut me trover soit le lien soit le schema qui fonctione tres bien Email : [email protected] merci grand Frère jai vraiment besoin de ton aide dans ce domaine

Diamwillid
lundi 4 septembre 2017 18:43

Bonjour Nina67, D'abord un grand merci pour ce schema. J'ai réalisé cet ampli en mono jusque là tout va bien ensuite j'ai voulu donc faire un stereo (le schema X2), là j'ai remarqué que la sortie n'est pas pareil c à d l'autre canal est moin audible que l'autre. Je voudrai savoir si c'est normal ou il y a quelque modif à faire pour corriger cela.

nina67 Nina67
mercredi 6 septembre 2017 12:56

Bonjour, l'ampli peut tout à fait être réalisé en stéréo, et il n'y aucune raison qu'il y ait une différence entre gauche et droite. Cordialement

Diamwillid
lundi 2 octobre 2017 09:55

Re bonjour NIna67, c'est encore moi le profil sans nom, J'ai vraiment besoin de ton aide. OK le stereo tout va bien mais j'ai quelque question sur ce schema. J'ai realisé ce schema en stereo; pour le test, je l'ai alimenté avec 12v x2 , tout va bien le son est satisfaisant l'ampli marche très bien mais quand je l'alimente avec 30V symetrie, les transistors explosent ou grillent.NB: j'ai tenté deux fois l'experience le resultat est toujour pareil. Donc  ma question est : Pourquoi les transistors se grillent; est ce que j'ai merdé quelque part ou Mes transistors sont fausse marque. Voici les inscription sur les transistor: TIP 147( VWCC TIP 147 MAR 745) puis TIP 142 (MOSPEC TIP 142 GG 9J).  Si oui est ce que vous pouvez me donnez des equivallences. Merci merci et merci d'avoir fait la lecture jusqu'à la fin.

Diamwillid
lundi 2 octobre 2017 10:09

Voici la photo . Le test etait fait avec Ampli ultra simple 50W à 200W (schéma)  refroidisseur

nina67 Nina67
lundi 2 octobre 2017 13:40

Bonjour,il faut mesurer la tension entre la base du TIP142 et la base du TIP147. Cette tension ne doit pas dépasser 1.9V. Plus vous augmenterez la tension d'alimentation, plus cette tension augmentera. Vous n'utilisez pas les mêmes transistors (pas le même boitier). D'où viennent ils ? Il arrive qu'on tombe sur des contrefaçons, c'est triste à dire, mais cela arrive chez les petits commerçants ou sur internet. Le mieux est de choisir des TIP142 et TIP147 ST Micro ou On Semi sur Farnell, Mouser ou RS Online. Cordialement

Diamwillid
mercredi 4 octobre 2017 03:13

Merci

Philukraine
lundi 11 décembre 2017 18:41

Bonjour. J'ai lu et relu dans tous les sens l'article et le forum mais je ne trouve pas de référence pour le T2. Merci de me conseiller un modèle.

Philukraine
lundi 11 décembre 2017 18:42

Bonjour. J'ai lu et relu dans tous les sens l'article et le forum mais je ne trouve pas de référence pour le T2. Merci de me conseiller un modèle.

nina67 Nina67
mardi 12 décembre 2017 10:45

Bonjour, T2 doit être un transistor NPN 80V minimum comme le BD237, BD239 ou mieux, 2SC3116 ou 2SC3117. Cordialement

Jlucb68
mercredi 17 janvier 2018 09:18

Bonjour nina67, il y a un calcul que je ne comprends pas au niveau de la source de courant constituée par R6,R7,R8 et T2. Si l'on considère par exemple la valeur max de l'alternance positive aux bornes de la charge, le potentiel de la base de T3 doit logiquement monter. Par conséquent, la tension aux bornes des 2 résistances en série (R6+R7) doit largement diminuer : on ne devrait donc pas trouver 7mA en appliquant la loi d'OHM ?

nina67 Nina67
jeudi 18 janvier 2018 08:27

Bonjour, il ne faut pas oublier le condensateur de bootstrap. C'est lui qui maintient une tension quasi constante sur R7 (d'où le calcul). La tension entre R6 et R7 est une copie de la tension de sortie, mais décalée vers le haut de la moitié de l'alimentation positive (Vcc/2). Ce point là peut donc dépasser la tension d'alimentation lorsque la tension de sortie dépasse Vcc/2. Ce que vous dites s'appliquerait en effet si le condensateur de bootstrap n'était pas là. Cordialement

FredGretsch FredGretsch
jeudi 18 janvier 2018 18:53

Bonjour,
Bravo pour toutes ces explications sur l'ampli mais aussi sur l'alimentation. J'ai démonté 2 amplis Marshall V8080 et il y a tous les composants nécessaire pour faire l'ampli décrit ici.
Est-ce qu'il y a un typon pour cet ampli ou un schéma sur plaque perforée, plaque à bande ?
Merci d'avance pour ta réponse et bonne continuation.
Fred ([email protected])

nina67 Nina67
vendredi 19 janvier 2018 08:27

Bonjour Fred, je peux vous proposer ce typon : https://www.astuces-pratiques.fr/electronique/ampli-100w-ultra-simple-typon-et-schema
