 Jeu de lumière 2x300W : panne

 Catégorie electronique - Par nina67 - Publié le 2012-03-20 23:51:01

Jeu de lumière 2x300W : panne

Si le commutateur 115V/230V est malencontreusement mis en position 115V, le jeu de lumière (ici un jeu de lumière type Mushroom) va subir de sérieux problèmes, mais qui ne se manifesteront pas instantanément. Il s'agit de la commande du moteur...

En effet, les ampoules sont toujours branchées à la prise de courant 230V. Le commutateur n'a donc pas d'action sur elles. En revanche le transfo 2x12V qui alimente la carte de commande du moteur s'attend à recevoir 115V et en reçoit le double !

Le transfo va entrer en saturation magnétique, mais comme la résistance du primaire est de 100 à 200 Ohms, le fusible du jeu de lumière ne va pas sauter. En revanche, le bobinage primaire sera traversé par un courant excessif et va surchauffer. Le secondaire, quant à lui, délivrera une tension supérieure à la tension nominale, environ 2x15V ou 2x16V.

Jeu de lumiere 2x300W panne 0
Jeu de lumiere 2x300W panne 1

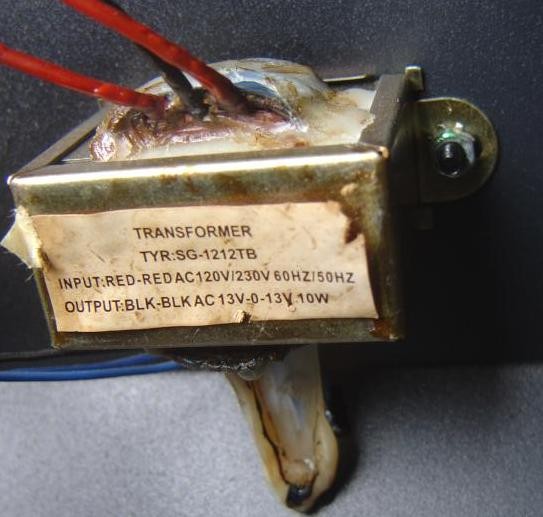

Plastique du transfo qui a fondu... On imagine que le transfo a dû chauffer...

La carte électronique reçoit une alimentation trop élevée. D'où :

- condensateurs chimiques explosés

- rotation du moteur trop rapide et surchauffe/déformation du réducteur de vitesse (engrenage en plastique)

Jeu de lumiere 2x300W panne 2

Jeu de lumiere 2x300W panne 3

Condensateurs chimiques explosés (gonflés)



Jeu de lumiere 2x300W panne 4

Moteur et réducteur de vitesse du jeu de lumière (moteur courant continu)

Jeu de lumiere 2x300W panne 5

Jeu de lumiere 2x300W panne 6

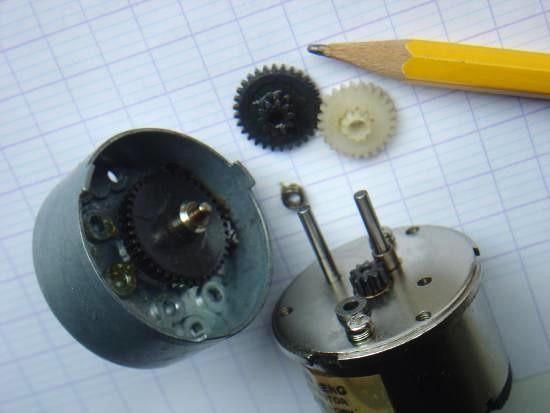

Engrenage du réducteur de vitesse détruit

Le moteur semble bloqué à cause des engrenages qui ont commencé à fondre !

Les transistors de puissance du pont en H semblent avoir résisté (test multimètre OK) mais la carte a bruni autour...

Jeu de lumiere 2x300W panne 7
Transistors du pont en H

A titre d'info, vous pouvez voir le système de balais et d'attache des ampoules :

Jeu de lumiere 2x300W panne 8
Support d'ampoules 120V 300W et moteur du jeu de lumière

Jeu de lumiere 2x300W panne 9
Balais contact pour les ampoules 120V 300W du jeu de lumière
