En démontant un caisson de basse actif, on découvre l'assemblage de l'ampli (électronique) et du caisson acoustique. Les deux parties sont clairement séparées, comme nous allons le voir.



caisson de basse actif amplifie hifi 0

Face avant du caisson de basse



Une carcasse en plastique très rigide contient toute la partie arrière et l'interface avec les connexions et réglages.




caisson de basse actif amplifie hifi 1

Face avant du caisson de basse



Un démontage très facile permet d'accéder aux modules électroniques.



caisson de basse actif amplifie hifi 2



caisson de basse actif amplifie hifi 3



On reconnaît le transfo cubique d'alimentation de 150VA environ (2x28V), la carte d'ampli et son radiateur en alu assez imposant, tourné vers l'extérieur. Le refroidissement se fait à l'arrière du caisson par des grilles d'aération. Le haut parleur se déconnecte facilement de l'ampli (voir photo, connecteur à 4 fils). Il y a 2 fils pour le haut parleur et 2 fils pour la LED en face avant.



caisson de basse actif amplifie hifi 4

Composants traversants montés sur la carte (diodes).



On observe qu'il n'y a pas de CMS.



caisson de basse actif amplifie hifi 5

Condensateurs de filtrage montés sous le radiateur



caisson de basse actif amplifie hifi 6

Eléments démontés de l'ampli du caisson de basse



Le transfo est fixé solidement par 4 vis sur une plaque en alu, elle même fixée au châssis plastique.



caisson de basse actif amplifie hifi 7

Fixation du radiateur et des composants de puissance

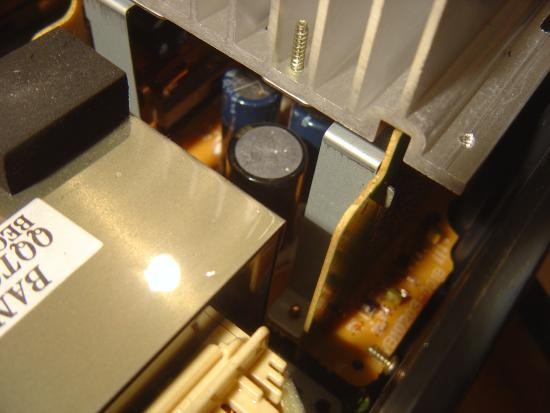

Au fond, on aperçoit un condensateur de filtrage ("Audio").



caisson de basse actif amplifie hifi 8

Absence de CMS sur la carte



caisson de basse actif amplifie hifi 9

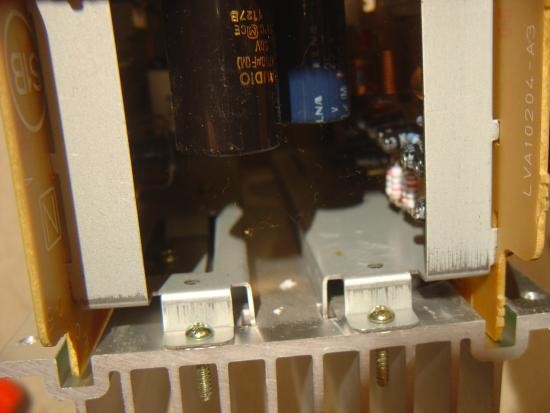

Fixation du radiateur par une équerre vissée à la carte électronique



Après avoir démonté ces fixations, on peut séparer le radiateur de la carte qui est au fond. L'ampli intégré de puissance se trouve sur une carte perpendiculaire.



caisson de basse actif amplifie hifi 10

Condensateurs audio et condensateurs d'alimentation auxiliaire



caisson de basse actif amplifie hifi 11

Connexion entre les 2 cartes : rien à souder !



caisson de basse actif amplifie hifi 12

Ampli de puissance intégré



Ce composant est monté sur le gros radiateur, avec de la pâte thermique.



caisson de basse actif amplifie hifi 13

Ampli vu de dos (face montée sur le radiateur)



caisson de basse actif amplifie hifi 14

Résistance double associée à l'ampli de puissance



Le rôle de cette résistance (très classique) est de permettre une meilleure régulation du courant de repos et de contrôler le courant pour une protection contre les courts circuits.



caisson de basse actif amplifie hifi 15

Fusible secteur, relais, connexion du secteur et connexion du transfo



caisson de basse actif amplifie hifi 16

Routage et isolation entre partie secteur et partie audio



Le relais commute le secteur, et donc le primaire du gros transfo. Lorsque le relais est ouvert, aucune alimentation n'est présente sur la carte. L'alimentation de la commande du relais se fait par un bloc extérieur, en réalité. On voit aussi la distance d'isolement électrique entre la partie secteur et la partie audio que l'utilisateur peut toucher.



L'électronique n'est pas dans le caisson lui même et n'est ainsi pas soumise aux vibrations du son.
