Réalisation d'ampli LM3886 ultra rapide

Il est possible d'utiliser de la plaque à trous pour réaliser ultra rapidement un ampli audio avec la classique LM3886. Cela permet d'éviter de faire un typon, graver un circuit imprimé avec force produits chimiques et essais ratés et recommencés...



L'écart entre les pattes du LM3886 ne correspondent pas tout à fait à la grille standard de 2.54mm des plaques à trous et pastilles. Il faut donc ruser un peu en pliant légèrement les pattes du LM3886.



Astuce : couper les pattes non connectées. Elles ne servent à rien, strictement rien. On peut les couper pour simplifier la réalisation. Voici à quoi doit ressembler le LM3886 prêt à être monté sur carte :



realisation d ampli lm3886 ultra rapide 0

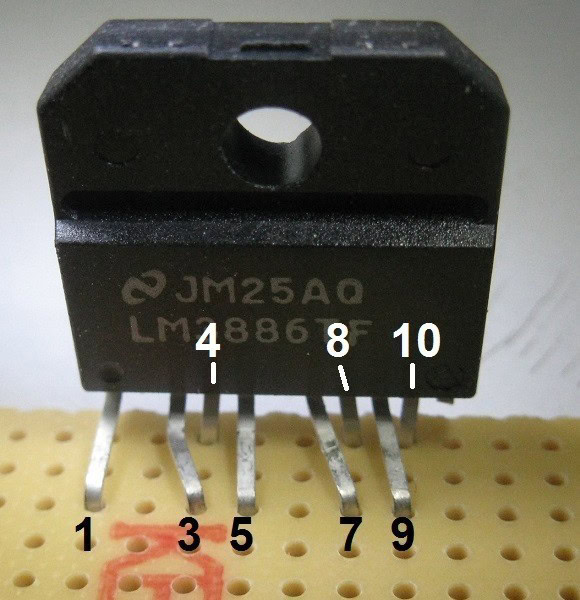

Ampli LM3886 (ici un LM3886TF) prêt à être monté sur carte



Il faut plier un peu les pattes pour qu'il s'insère de cette façon :




realisation d ampli lm3886 ultra rapide 1

Ampli LM3886 sur plaque à trous



Vu d'en dessous, les 8 pattes du LM3886 ressemblent à ceci :

realisation d ampli lm3886 ultra rapide 2

vue du dessous du LM3886



Il ne reste plus qu'à monter les quelques résistances et condensateurs autour du LM3886 pour finir l'ampli audio :



Ampli LM3886 : schéma ultra simple



On peut monter un petit ampli vite fait bien fait sur une plaque à trous :



realisation d ampli lm3886 ultra rapide 3

Montage d'ampli LM3886 et principaux composants (réalisation en cours...)



Le LM3886TF a l'avantage d'être en boitier plastique complèteent isolé, on peut donc se passer de mica ou de silicone, ce qui facilite le montage de l'ampli.



Mot de la fin



L'astuce consiste donc à plier les pattes et supprimer les pattes inutiles du LM3886 pour faciliter l'implantation sur cartes à trous.
