 La carte mère

 Catégorie informatique - Par jonathan - Publié le 2009-03-01 17:51:58

La carte mère

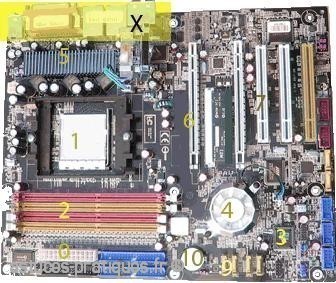

carte mere 0

Voici en détail, la carte mère et ses différents composant:

La ZONE X en jaune, regroupe tout les connecteurs externes de la carte mère: les ports usb, ceux pour le clavier et la souris, la carte son si elle est intégrée, pareil pour la carte réseau, le port LTP de moins en moins utilisé pour les imprimantes...

0) c'est le connecteur pour l'alimentation en énergie de la carte mère.

1) c'est le slot prévu pour accueillir un processeur du même type.

2) Les slots mémoires: Il sont de couleurs différentes car cette carte mère peut faire fonctionner deux barrettes identique en dual Channel (meilleures performances). A savoir que certaines cartes mères peuvent accueillir deux générations de mémoires différentes.

3) Le bios: il contrôle les périphériques intégrés à la carte mère.

4 et 5) les chipsets: Il gèrent les flux entre les différents éléments.

6) Le slot PCI-E (express) est un slot graphique beaucoup plus performant que l'agp.

7) Les slots pci: pour connecter tout type de périphériques supplémentaire, (par exemple un tuner tv ou tnt).

8) Connecteurs IDE pour lecteur cdrom ou disque dur.

9) Connecteurs sata pour lecteur cdrom et disque dur (bande passante plus rapide que l'ide).

10) pile permettant au bios de conserver en mémoire sa configuration.
