Démonter un luminaire plafonnier

Démonter un luminaire plafonnier

Si l'on veut enlever ce gros luminaire en PVC pas très joli voilà comment s'y prendre.
Liste outils :
- Un petit tournevis plat
- Un tournevis cruciforme taille moyenne

ATTENTION ! Avant toute intervention électrique, il est impératif de couper le courant électrique ; soit de l'alimentation générale, soit de la pièce concernée.

Voici le gros luminaire "bien moche" que l'on va enlever...ceci dit il est aux normes françaises..mais "bien moche" quand même.

demonter un luminaire plafonnier 0

Dévisser l'ampoule .


demonter un luminaire plafonnier 1

Enlever le bloc de douille en appuyant sur la languette arrière.

demonter un luminaire plafonnier 2

Retirer le crochet métallique en le desserrant.

demonter un luminaire plafonnier 3

Déclipser le cache plastique à l'aide du petit tournevis plat en l'insérant dans les petites encoches.

demonter un luminaire plafonnier 4

Une fois déclipser l'enlever délicatement.

demonter un luminaire plafonnier 5

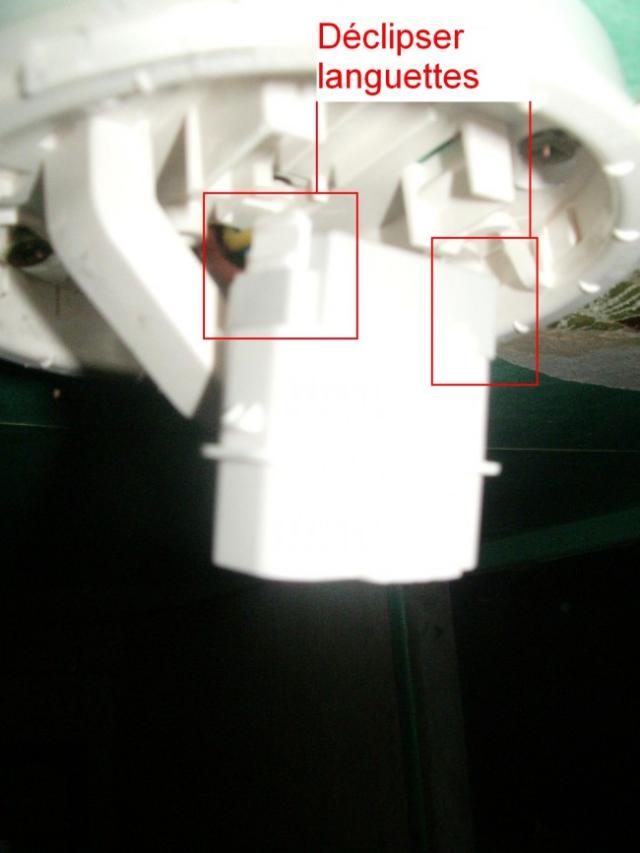

Déclipser la languette de chaque côté du bloc rectangulaire.

demonter un luminaire plafonnier 6

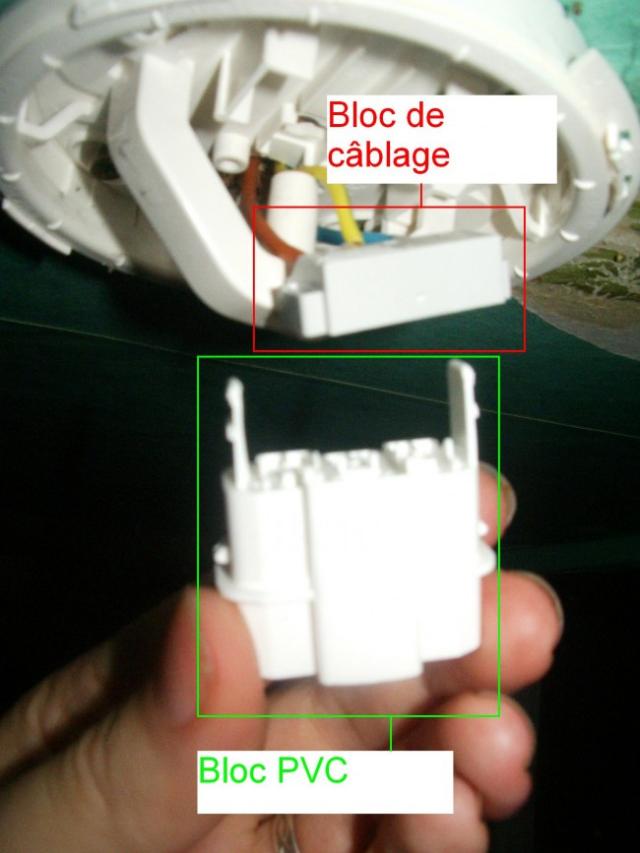

Une fois délogé le bloc rectangulaire, appuyer sur les languettes indiquées sur la photo ci-dessous. Cela va désolidariser la partie PVC du bloc de câblage.

demonter un luminaire plafonnier 7

Une fois enlever voici les 2 parties désolidarisées (PVC/Bloc de câblage).

demonter un luminaire plafonnier 8

Soulever les 3 languettes de maintient de câblage à l'aide du petit tournevis plat.

demonter un luminaire plafonnier 9

Dévisser les 4 vis cruciformes à l'aide du tournevis cruciforme taille moyenne.

demonter un luminaire plafonnier 10

Ceci étant fait il reste les fils dénudés qui ressortent.

demonter un luminaire plafonnier 11

On coupe le fil de terre/masse puis on l'enroule proprement.

demonter un luminaire plafonnier 12

Là j'ai mis une "douille test" juste pour ne pas laisser les fils à nu puis avoir la lumière provisoirement. Enquiller les 2 fils (phase et neutre) dans chaque trou prévu à cet effet de la "douille test".

demonter un luminaire plafonnier 13

Voilà nos fils protégés proprement et le luminaire PVC "moche" démonté. Mettre une ampoule, remettre le courant puis essayer. Cela fonctionne (sur la photo il n'y a pas d'ampoule mais j'ai testé et ça fonctionne).

demonter un luminaire plafonnier 14

Bon courage ! Si vous avez des questions n'hésitez pas. A bientôt !
