Plan de réalisation de caisson de basse

Plan de réalisation de caisson de basse

La réalisation et le plan d'un caisson de basse puissant sont présentés dans cet article. La réalisation de l'évent (évent laminaire) offre un niveau sonore accru dans le grave...

Considération acoustique : bass reflex et évent laminaire

Le haut parleur fonctionne avec l'évent qui doit être dimensionné assez précisément pour obtenir la meilleure réponse en fréquence. La surface de section de l'évent laminaire (42 x 9 cm = 378 cm²) est bien plus grande que celle d'évents ronds en plastique. 2 évents ronds en plastique, de diamètre 10cm, auront au total une surface de section de 157cm². L'air qui traverse l'évent laminaire a ainsi, même à forte puissance, une vitesse réduite (<20m/s), ce qui réduit la distorsion.

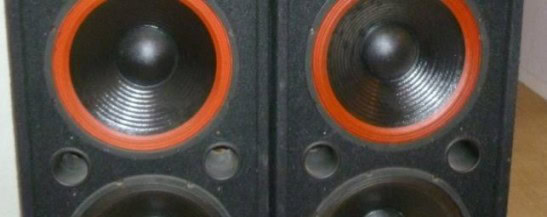

Events en plastique sur enceinte sono premier prix avec haut parleur 38cm

Plutôt que d'acheter deux évents en plastique, mieux vaut réaliser un évent laminaire avec une planche. Si vous souhaitez augmenter la surface de l'évent, il devra être plus profond. 9cm de haut est un bon compromis pour les enceintes sono présentées ici.

Etant donné la viscosité de l'air, l'air à proximité de l'évent se déplace moins vite que l'air au centre (un peu comme le courant dans une rivière : l'eau va moins vite près des rives), ce qui réduit la surface effective de l'évent à forte vitesse (et forte puissance). Or, ce qu'on souhaite en sono, c'est un rendu du grave performant à haute puissance !

De nombreux caissons de grave utilisent l'évent laminaire. Pourquoi s'en priver sur des enceintes de sono classiques ?

Plan du caisson de basse

Le caisson de basse est prévu pour un haut parleur de 38cm (15 pouces) placé en face avant. On dit alors que le haut parleur est à radiation directe, contrairement aux systèmes basés sur un pavillon plus ou moins complexe, du moins là où le haut parleur n'est pas visible en face avant. Son format est compact : 45x58x56cm.

Vue de face du caisson de basse à évent laminaire

Vue de côté du caisson de basse à évent laminaire

La petite planche au milieu de l'évent sert de maintien.

Matériaux pour la réalisation du caisson de basse

Pour réaliser le caisson de basse, il faut :

- 6 planches en agglo de 15mm d'épaisseur (6 à 10 euros le m²)
- 1 planche en agglo de 18mm ou 22mm d'épaisseur (8 à 5 euros le m²)
- vis cruciformes 3.5 x 40 mm (ou environs...)
- colle à bois (facultatif, mais fortement conseillé)

L'outillage nécessaire pour réaliser le caisson de basse :

- perceuse / visseuse
- forets de diamètre 2mm, 5mm et 8 à 10mm (ou environs...)
- scie sauteuse (pour découper le grand trou rond)
- lime et papier de verre (pour arrondir les coins)

Le caisson de basse est réalisé avec des planches en agglo de 15mm sauf pour la face avant (le baffle) qui doit être plus épais étant donné qu'il soutient le haut parleur. On peut choisir 18mm ou 22mm.

Etapes de réalisation du caisson de basse

1. Découpe des planches

Les grandes surfaces de bricolage découpent sur mesure des planches (si le plus petit côté dépasse 15cm).

Il faut 6 planches en agglo de 15mm :

- 2x : 55 x 56 cm (côtés du caisson de basse)
- 1x : 42 x 55 cm (face arrière du caisson de basse)
- 1x : 42 x 30 cm (évent laminaire du caisson de basse)
- 2x : 45 x 56 cm (haut et bas du caisson de basse)

Il faut 1 planche en agglo de 18mm ou 22mm :

- 42 x 46 cm (face avant = "baffle" en anglais)

Budget : 20 euros

2. Découpe dans les planches

Avec une perceuse et une scie sauteuse, découper :

- face avant : trou de diamètre 35.2cm (HP de 38cm)

- face arrière : trou pour le bornier (au goût de chacun)
- côtés : trou pour les poignées (au goût de chacun). Essayer de les placer au niveau du centre de gravité du caisson...

3. Repérage des trous à faire

En fonction du plan de construction de l'enceinte, repérer les trous à faire. On peut mettre une vis tous les 10 à 15 cm environ.

4. Perçage des planches

Repérer les trous à faire dans les planches, percer diamètre 5mm environ et fraiser un peu.

5. Définition de l'ordre des assemblages

Il vaut mieux faire dans l'ordre :

- face avant/évent laminaire
- côté/face arrière
- côté/face avant

- fixer le bas

- peindre l'intérieur de l'évent et laisser sécher
- fixer le 2ème côté
- fixer le haut
- peindre

5. Fixation

Enduire la tranche à fixer avec de la colle à bois, puis visser.

Colle à bois déposée sur la tranche de la planche à fixer

Perçage et fraisage de l'autre planche

Asssemblage fini : les 2 planches vissées et collées.

La tête de vis doit être au niveau de la planche.

6. Arrondir les coins

On peut arrondir les coins à la lime et au papier de verre pour arrondir les coins et les arêtes.

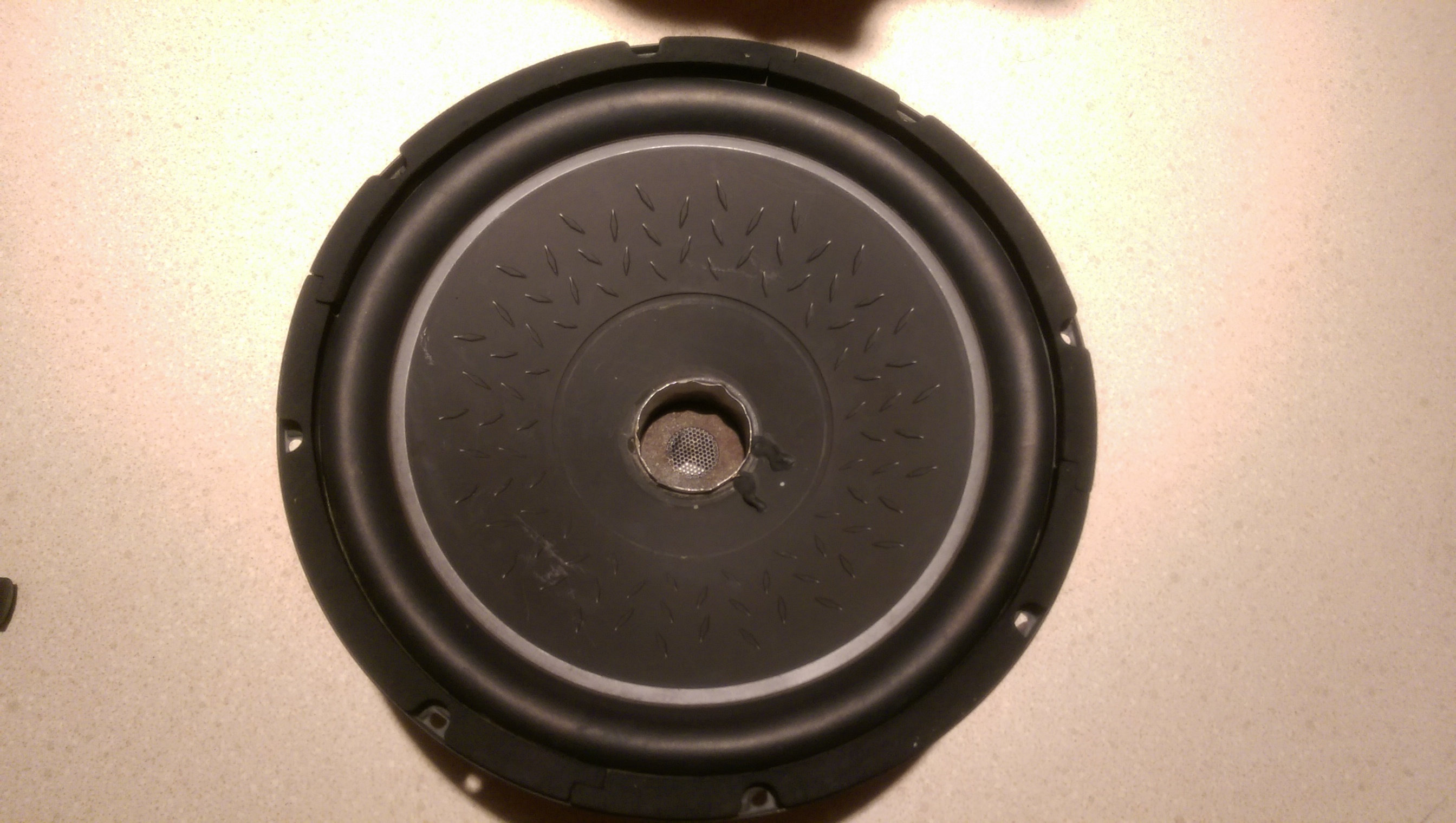

Choix du haut parleurs du caisson de basse

Ici, un Kappa15LF de chez Eminence a été retenu pour ses qualités :

- haut rendement (99dB à 1W, 1m)
- puissance de 450W efficaces
- prix très correct :110 euros

Tout autre haut parleur de 38cm pourra aussi faire l'affaire en fonction du budget et de la puissance recherchée.

Filtrage du haut parleur

Un filtrage actif passe bas est recommandé pour ce caisson. On peut créer soi même un circuit de filtre actif de type Butterworth à l'aide d'un ampli op, deux résistances et deux condensateurs ! Un article de Astuces Pratiques présente cette technique très simple...

Un filtre passif sera plus cher, nécessitera une grosse self et un gros condensateur non polarisé, induira des pertes sonores et ainsi un rendu sonore vraiment moins puissant, et surtout non réglable !

Un filtre actif est donc recommandé. Dans ce cas, le haut parleur est connecté directement au bornier du caisson de basse. Il n'y a aucun composant dans le caisson.

Résultats

- Bande passante : 35 - 2700 Hz (d'où filtrage nécessaire)

- Poids modéré : 24 kg environ

Enceintes sono à haut rendement

On peut très bien utiliser l'évent laminaire sur des enceintes sono. Vous trouverez un plan de construction d'une enceinte sono 2 voies ici :

http://www.astuces-pratiques.fr/high-tech/plan-de-construction-d-enceinte-sono

Conclusion sur la réalisation du caisson de basse

Le rendu sonore est vraiment amélioré par l'évent laminaire dont la grande taille offre un grave abondant et généreux. La construction de ce caisson de basse n'utilise que des techniques de base en menuiserie et se trouve à la portée des bricoleurs.
