Le plan présenté dans cet article permet de construire facilement ses propres enceintes sono de grande puissance avec un rendu des graves performant. En effet, la construction particulière de l'évent laminaire offre un niveau sonore accru dans le grave...

Considération acoustique : bass reflex et évent laminaire

Le haut parleur fonctionne avec l'évent qui doit être dimensionné assez précisément pour obtenir la meilleure réponse en fréquence. La surface de section de l'évent laminaire (42 x 9 cm = 378 cm²) est bien plus grande que celle d'évents ronds en plastique. 2 évents ronds en plastique, de diamètre 10cm, auront au total une surface de section de 157cm². L'air qui traverse l'évent laminaire a ainsi, même à forte puissance, une vitesse réduite (<20m/s), ce qui réduit la distorsion.

Plan de construction de l'enceinte sono

Plutôt que d'acheter deux évents en plastique, mieux vaut réaliser un évent laminaire avec une planche. Si vous souhaitez augmenter la surface de l'évent, il devra être plus profond. 9cm de haut est un bon compromis pour les enceintes sono présentées ici.

Etant donné la viscosité de l'air, l'air à proximité de l'évent se déplace moins vite que l'air au centre (un peu comme le courant dans une rivière : l'eau va moins vite près des rives), ce qui réduit la surface effective de l'évent à forte vitesse (et forte puissance). Or, ce qu'on souhaite en sono, c'est un rendu du grave performant à haute puissance !

De nombreux caissons de grave utilisent l'évent laminaire. Alors pourquoi s'en priver sur des enceintes de sono classiques ?

Plan de l'enceinte sono

L'enceinte sono est prévue pour un haut parleur de 38cm (15 pouces) et un tweeter en pavillon. Son format est compact : 45 x 45 x 66 cm.

Vue de face de l'enceinte sono à évent laminaire

Vue de côté de l'enceinte sono à évent laminaire

La petite planche au milieu de l'évent sert de maintien, tout comme celle derrière la face avant, entre le haut parleur 38cm et le tweeter.

Matériaux pour la construction de l'enceinte sono

Pour construire l'enceinte sono, il faut :

- 6 planches en agglo de 15mm d'épaisseur (6 à 10 euros le m²)
- 1 planche en agglo de 18mm ou 22mm d'épaisseur (8 à 5 euros le m²)
- vis cruciformes 3.5 x 40 mm (ou environs...)
- colle à bois (facultatif, mais fortement conseillé)

L'outillage nécessaire pour l'enceinte :

- perceuse / visseuse
- forets de diamètre 2mm, 5mm et 8 à 10mm (ou environs...)
- scie circulaire (pour découper les trous pour les hauts parleurs)
- lime et papier de verre (pour arrondir les coins)

L'enceinte est construite avec des planches en agglo de 15mm sauf pour la face avant (le baffle) qui doit être plus épais étant donné qu'il soutient les haut parleurs. On peut choisir 18mm ou 22mm.

Etapes de construction de l'enceinte sono

1. Découpe des planches

Les grandes surfaces de bricolage découpent sur mesure des planches (si le plus petit côté dépasse 15cm).

Il faut 6 planches en agglo de 15mm :

- 2x : 45 x 63 cm (côtés)
- 1x : 42 x 63 cm (face arrière)
- 1x : 42 x 26 cm (évent laminaire)
- 2x : 45 x 45 cm (haut et bas)

Il faut 1 planche en agglo de 18mm ou 22mm :

- 42 x 54 cm (face avant = "baffle" en anglais)

Budget : 10 à 20 euros

2. Découpe dans les planches

Avec une perceuse et une scie sauteuse, découper :

- face arrière : trou pour le bornier (au goût de chacun)
- côtés : trou pour les poignées (au goût de chacun)

- face avant : trou de diamètre 35.2cm (HP de 38cm)  + trou rectangulaire pour le tweeter

Information du constructeur pour la construction de l'enceinte sono

3. Repérage des trous à faire

En fonction du plan de construction de l'enceinte, repérer les trous à faire. On peut mettre une vis tous les 10 à 15 cm environ.

4. Perçage des planches

Repérer les trous à faire dans les planches, percer diamètre 5mm environ et fraiser un peu.

5. Définition de l'ordre des assemblages

Il vaut mieux faire dans l'ordre :

- face avant/évent laminaire
- côté/face arrière
- côté/face avant

- peindre les parties intérieures de l'évent (ce sera plus difficile quand le montage sera fini)

- fixer le 2ème côté
- fixer le bas
- fixer le haut
- peindre tout le reste

5. Fixation

Enduire la tranche à fixer avec de la colle à bois, puis visser.

Colle à bois déposée sur la tranche de la planche à fixer

Perçage et fraisage de l'autre planche

Asssemblage fini : les 2 planches vissées et collées.

La tête de vis doit être au niveau de la planche.

6. Arrondir les coins

On peut arrondir les coins à la lime et au papier de verre pour arrondir les coins et les arêtes.

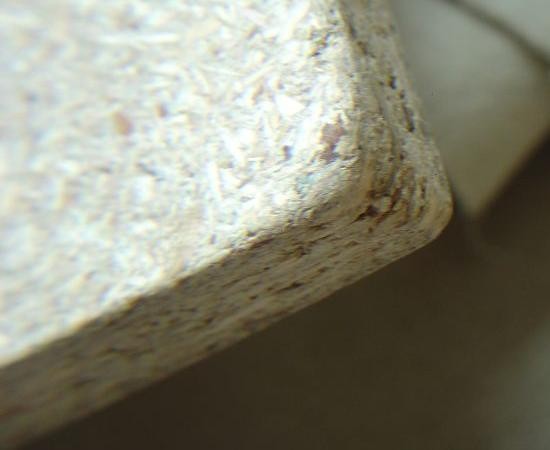

Coins arrondis de l'enceinte

Choix des haut parleurs de l'enceinte sono

Pour cette enceinte sono, un Delta 15 A de chez Eminence a été retenu pour ses qualités :

- haut rendement (98dB à 1W, 1m)
- puissance de 300W efficaces

- bande passante : 40 - 4000 Hz
- prix très correct : 90 euros

Haut parleur sono Eminence Delta 15A (300WRMS, 8 Ohms)

Réponse en fréquence du haut parleur sono

Tout autre haut parleur sono de 38cm pourra aussi faire l'affaire en fonction du budget et de la puissance recherchée.

En rayon sono, un tweeter médium de chez Conrad a été retenu pour ses qualités :

- haut rendement (106dB à 1W, 1m)
- prix très correct : 19.90 euros

Tweeter médium sono (50W max, 8 Ohms)

Filtrage des hauts parleurs

Pour simplifier et économiser au maximum, le haut parleur de grave est relié directement et le tweeter est relié via un condensateur 1.5uF/250V en série. Ce filtre d'ordre 1, permet une meilleure transition avec le haut parleur de grave qui ne monte que jusqu'à 4kHz. En effet, l'atténuation du tweeter est moins prononcée. Un fusible de 500mA peut être inséré en série avec le tweeter.

Filtre de l'enceinte sono : un seul condensateur !

Photos de la construction de l'enceinte sono

Côté de l'enceinte (vu de l'intérieur)

Le tasseau de renfort est conseillé. Un morceau de palette récupérée fait l'affaire ! Les trous pour les vis sont déjà percés.

Vue de côté de l'enceinte (haut, bas et côté manquants)

Vue de côté de l'enceinte (haut, bas et côté manquants)

Vue de haut de l'enceinte (haut manquant, visible sur la gauche avec son renfort en bois)

Vue de face de l'enceinte (haut manquant)

On voit les 3 renforts pour rigidifier les planches. Ils sont facultatifs mais conseillés.

Résultats de l'enceinte sono

Bande passante : 40 - 18000 Hz (l'évent est accordé pour une résonance à 40Hz environ)

Niveau sonore maxi : 123 dB de niveau acoustique à puissance max et à 1 mètre.

Poids : 22kg environ

Conclusion sur la construction de cette enceinte sono

Le rendu sonore est vraiment amélioré par l'évent laminaire dont la grande taille offre un grave abondant et généreux. La construction de cette enceinte sono n'utilise que des techniques de base en menuiserie et se trouve à la portée des bricoleurs.
