Cet article présente le plan de construction et la réalisation pratique d'enceintes sono pour haut parleur de 30cm (12 pouces).

Events pour bass reflex : réalisation ultra rapide

Les enceintes sono bass medium ne descendent pas très bas en fréquence (jusqu'à 60 Hz environ). Les évents peuvent être réalisés en coupant la face avant de l'enceinte, ce qui crée deux évents triangulaires. Beaucoup d'enceintes sono professionnelles ont des évents ronds (simples trous percés dans la face avant de l'enceinte). En fait, c'est la surface de l'évent qui est importante, pas tellement sa forme (triangulaire, ronde, etc).

Les évents en plastique ne sont pas utiles.

Pour de plus grandes enceintes ou caissons de basse, l'évent laminaire est intéressant.

La viscosité de l'air fait que l'air circule plus vite au milieu, et moins vite sur les bords, comme l'eau dans une rivière. Près des rives, l'eau coule lentement.

Réalisation de l'enceinte sono avec haut parleur 30cm : les plans

Voici les plans des enceintes :

plan de construction d enceinte sono hp 30cm 0

Plan de l'enceinte sono : vue avant


plan de construction d enceinte sono hp 30cm 1

Plan de l'enceinte sono : vue de côté

Cette construction d'enceinte est calculée pour un haut parleur de 30cm (12 pouces) et un tweeter pavillon, piézo ou compression, peu importe. L'enceinte est compacte : 48 x 37 x 34 cm.

Construction de l'enceinte sono en agglo

Pour construire une enceinte sono, il vous faudra :

- 6 planches en agglo de 15mm d'épaisseur (6 à 10 euros le m²)- colle à bois (facultatif, mais fortement conseillé)- vis cruciformes 3.5 x 40 mm (ou environ...)

plan de construction d enceinte sono hp 30cm 2

Colle à bois standard (3-4 euros en grande surface)

Comme outils :

- perceuse / visseuse- forets de diamètre 2mm, 5mm et 8 à 10mm (ou environ...)- scie sauteuse (pour découper les trous pour les hauts parleurs)- lime et papier de verre (pour arrondir les coins)

Etapes de la réalisation des enceintes sono

1. Découpe des planches

Dans une grande surface de bricolage, vous pouvez faire couper sur mesure découpent toutes vos planches. Pour une enceinte sono :

6 planches (agglo de 15mm) :

- 4x : 45 x 34 cm (avant + arrière + côtés)- 2x : 37 x 34 cm (haut et bas)

Naturellement, pour une paire d'enceintes, il faut 12 planches !

2. Perçage des planches

Il faut découper (avec perceuse et scie sauteuse) :

- face arrière : trou pour le bornier haut parleur- face avant : trou de diamètre 27cm (HP de 30cm) à voir en fonction du haut parleur + trou pour le tweeter et son pavillon.

plan de construction d enceinte sono hp 30cm 3

Découpage de la face avant de l'enceinte

3. Placement des trous à faire

On peut espacer régulièrement les vis de fixation entre les planches : tous les 10-15 cm.

4. Préparation de la fixation des planches

Repérer les trous à faire dans les planches, percer diamètre 5mm environ et fraiser un peu.

Le plus simple est de commencer dans cet ordre :

- face avant/côté- face avant et côté / haut- arrière

5. Fixation des planches

Mettre de la colle à bois sur le milieu de la tranche à fixer, puis visser l'autre planche.

plan de construction d enceinte sono hp 30cm 4

plan de construction d enceinte sono hp 30cm 5

Colle à bois sur la tranche de la planche à fixer

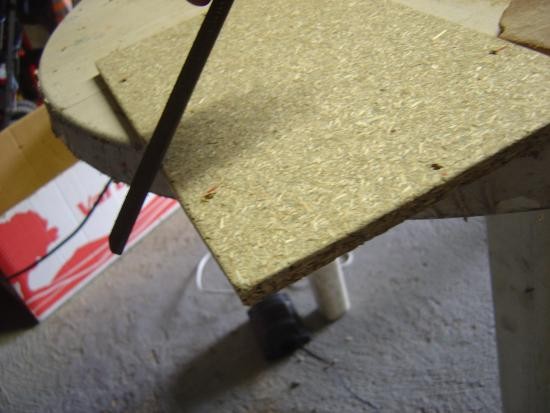

plan de construction d enceinte sono hp 30cm 6

Vissage pour la fixation

La tête de vis doit être au niveau de la planche.

6. Arrondir les coins de l'enceinte

Les arêtes et les coins peuvent être arrondis à la lime à métal puis au papier de verre.

plan de construction d enceinte sono hp 30cm 7

Coins arrondis de l'enceinte

Filtrage des hauts parleurs

Le boomer est connecté directement au bornier. Si le tweeter est piézo, on insère une résistance de 10 Ohms / 5Watts en série. Toute valeur d'au moins 3 Ohms convient. Si le tweeter est dynamique (compression), on insère un condensateur de 1.5uF en série. Ce filtrage est ultra simple et pourtant très efficace.

plan de construction d enceinte sono hp 30cm 8

Filtrage le plus simple et le plus économique du monde

Construction de l'enceinte sono : photos supplémentaires

Assemblages successifs des planches de l'enceinte sono :

plan de construction d enceinte sono hp 30cm 9

plan de construction d enceinte sono hp 30cm 10

plan de construction d enceinte sono hp 30cm 11

plan de construction d enceinte sono hp 30cm 12

Dernière planche de l'enceinte sono à assembler

Une fois l'assemblage fini, les enceintes ressemblent à cela :

plan de construction d enceinte sono hp 30cm 13

plan de construction d enceinte sono hp 30cm 14

Haut parleur choisi : Eminence Beta 12 + tweeter à compression de chez Conrad

Avec de la peinture acrylique noire brillante :

plan de construction d enceinte sono hp 30cm 15

plan de construction d enceinte sono hp 30cm 16

Peinture acrylique noire brillante : joli effet facile à réaliser

Et n'oublions pas le soutien de Nina le chat bricoleur :

plan de construction d enceinte sono hp 30cm 17

Nina, le chat bricoleur amateur de bonnes enceintes !

Construction des enceintes sono : mot de la fin

La construction est plutôt facile à réaliser soi-même. Ces enceintes sono artisanales valent largement des enceintes du commerce. Le principal avantage, à part l'économie, est de choisir les haut parleurs à sa guise, du moins cher au plus performant.

Plans de construction d'autres enceintes sono :

plan de construction d enceinte sono hp 30cm 18

Enceintes sono 100 à 300W RMS avec haut parleur 25cm

plan de construction d enceinte sono hp 30cm 19

Enceintes sono 300 à 500W RMS avec haut parleur 38cm

Plan de construction de caisson de basses avec haut parleur 38cm :

plan de construction d enceinte sono hp 30cm 20

Caisson de basse avec haut parleur 38cm

Cesar
Le 22 déc. 2013 17:19

Bonjour elle peut être appliquée à B&C 12PE32 ? Merci

nina67
Nina67
Le 23 déc. 2013 10:11

Bonjour, Oui, tout à fait adapté à cet excellent haut parleur... Cordialement

Remy88
Le 3 mai 2014 22:43

slt slt bien sympa tt tes plan,j aimerai savoir si tu aurai des plans pour réaliser un caison pour du medium en double 30? merci bien

nina67
Nina67
Le 6 mai 2014 07:11

Bonjour, en caisson double 30cm, il y a cet article : http://www.astuces-pratiques.fr/high-tech/plan-de-caisson-de-basse-double-30cm Cordialement

Remy88
Le 7 mai 2014 08:53

merci pour cette reponse rapide,je vien de regarder l article,c est un caisson de basse,en faites moi je recherche plus a realisé un caisson pour renforcer la partie medium car j ai en projet de réaliser par la suite deux caissons de basse en 38.( possedant deja les deux hp de 30 avec les filtres) du coup ,ma question,ce plan de caisson est il adapter pour mes besoin?? cordialement

Remy88
Le 7 mai 2014 09:07

je vois aussi beaucoup de caissons (double 30 ou 38)avec l event en position vertical,entre les hp,cela change beaucoup,ou c est simplement une question esthetique???

nina67
Nina67
Le 7 mai 2014 11:30

Bonjour, l'évent central vertical permet la symétrie, l'évent horizontal bénéficie à plein de l'effet de sol qui amplifie les basses. Au fond, cela ne change pas grand chose. Cordialement

Remy88
Le 7 mai 2014 11:35

merci bien,derniere petite question,mes deux hp de 30 proviennent d enceintes acheter dans le commerce,je n en est plus l utilité mai que de les vendre ou leurs faire prendre la poussiere je prefere les recyclées et pourquoi pas amelioré le rendement en les mettant ds un caisson doubles 30,du coup dois je garder le volume des caisses d origine doublé par 2??

nina67
Nina67
Le 10 mai 2014 14:00

Bonjour , oui, il vaut mieux garder au moins le volume des 2. Si le volume est plus grand, le grave sera un peu plus présent, plus abondant. Cordialement

Remy88
Le 13 mai 2014 15:27

bjr,merci bien de tous ces conseils ,le caisson et fini,pate a bois et peinture faite, le rendement est bien meilleurs qu avant,o niveau mid et basse plus qu a faire maintenant deux caissons de basse et le systeme sera fini!!

Wazisisgood
Le 11 août 2014 19:04

Bonjour, moi qui me tâtai à me lancer dans la fabrication d'enceinte, me voilà décidé. Mais j'ai une ou deux petites question. J'ai en fait récupérer un 30cm allant de 20Hz à 3000Hz mais sous 4 ohms. Et je souhaite le monter dans une double voie de ce type. J'ai trouvé un twetter sur conrad (http://www.conrad.fr/ce/fr/product/303552/Tweeter-mdium-TE-308C-silver?ref=searchDetail) allant en fait de 3500Hz à 20khz. Est-ce que les 500hz de trou entre les 2hp peut être comblé d'une quelconque manière?(filtre/résistance?) Sinon j'ai trouvé un autre hp médium (Selenium HM25-25), allant lui de 800Hz à 18khz. Cela conviendrait-il mieux? Ou vais-je manqué d'aigües sur le haut du spectre. Je prend tout conseils, merci à vous.

nina67
Nina67
Le 12 août 2014 15:18

bonjour, il n'y aucun problème pour le trou entre 3000 et 3500 Hz. Par ailleurs, un hp de 30cm ne peut pas descendre à 20Hz, mais plutôt à 45Hz ou 50Hz, soyons réalistes et honnêtes. Bonne réalisation !

Etienne sono51
Le 3 mai 2015 14:38

bonjour, Es que l'on peut mettre un boomer plus puissant que l'Eminance Beta 12 (par exemple 700 watts ou 1000 watts)?

nina67
Nina67
Le 4 mai 2015 07:28

bonjour, oui, on peut mettre un haut parleur de bas médium plus puissant. Dans ce cas, prévoyez une face avant plutôt en 22mm histoire que le haut-parleur soit solidement fixé... Cordialement

Elvyn
Le 4 mai 2015 09:17

Bonjour , je ne comprends pas le branchement entre le boomer et le tweeter , vous pouvez essayer diferement svp? Cordialement

Lolo974
Le 15 mai 2015 04:58

salut j'aimerais savoir la conception de l'enceinte avec un kappa pro en 12" si cela convient a ce style d'enceinte et au niveau de l'évent c'est quoi les dimensions stp?

nina67
Nina67
Le 15 mai 2015 19:47

Bonjour lolo974, deux simples trous pour l'évent suffisent. Ici, j'ai choisi deux trous triangulaires de 9cm de côté. C'est adapté à un Kappa pro 12 Eminence. Cordialement

Le 17 oct. 2017 20:48


Bonjour Nina67, je sais que ce topic date pas mal toutefois j'aimerais savoir si vous auriez une idée de plan en BR pour RCF MB12G301 (400W AES/8ohms) associé à un moteur a compression Monacor MRD-120 (50w/8ohms) et un pavillon adapté. Avec si possible un évent laminaire en bas de la face avant.
Merci d'avance

http://www.toutlehautparleur.com/haut-parleur-rcf-mb12g301-8-ohm-320-mm.html

http://www.toutlehautparleur.com/haut-parleur-speaker/moteur-d-aigu-monacor-mrd-120-8-ohm-sortie-filetage-1-3-8.html

nina67
Nina67
Le 19 oct. 2017 16:50

Bonjour, très bon choix pour les haut-parleurs ! Il faudra aussi trouver le pavillon pour le moteur. Vous pouvez vous inspirer de ce plan : https://www.astuces-pratiques.fr/high-tech/plan-de-construction-d-enceinte-sono

Le 23 oct. 2017 16:09

Merci ! peut être que j'y ajouterais une petite paire de sub dès que j'en aurais les moyen ;)
Le seul inconnvénient de ce plan est qu'il est fait pour des HP 38cm les miens font 31... vous croyez qu'en adaptant les cotes avec la relation  38->31 cela serait bon  ? Soit environ toutes les cotes du 38 *0,8157
Merci d'avance

nina67
Nina67
Le 24 oct. 2017 09:05

bonjour, vous pouvez tout à fait adapter les dimensions en proportion, mais vous aurez intérêt à faire un caisson un peu plus grand. Vous pouvez par exemple faire x 0.85 plutôt que x 0.8157. Cordialement

Le 24 oct. 2017 09:35

D'accord je note alors ! Et dites moi une dernière question, auriez vous une idée de filtre passif complet qui tienne les 400W avec une coupure vers 2,2 Khz ? Histoire que le medium-aigu ne reprenne pas trop bas et que le grave medium ne monte pas trop...
Merci d'avance

nina67
Nina67
Le 24 oct. 2017 15:45

Bonjour, vous pouvez réaliser votre filtre avec une inductance de 1.5mH en série avec le boomer et un condensateur de 6.8uF 250V (non polaire !) en série avec le tweeter. En pratique, un condensateur de plus faible valeur (exemple : 2.2uF) sera très intéressant pour accentuer l'extrême aigu et atténuer le tweeter dans sa globalité vu que souvent les tweeters ont des meilleurs rendements).

Le 24 oct. 2017 17:54

je vous avoue que je n'y connais rien filtre désolé...
J'ai repéré des filtres touts faits : http://www.toutlehautparleur.com/beyma-fd250-2v.html
ca : http://www.toutlehautparleur.com/beyma-fd2xc1-2v.html
ou ca http://www.toutlehautparleur.com/beyma-fd2cx-2v.html
en gros un qui tienne environ 500W/8ohms avec une coupure à 2Khz, 2,2Khz pour passer sur le moteur
Merci d'avance

nina67
Nina67
Le 26 oct. 2017 11:03

Bonjour, en filtres tout fait, on peut trouver un peu moins cher... http://www.sonofrance.fr/pgs/produit/detail.php?prod=5651&comp_sono=google   http://www.public-adress.fr/pr-3037/DIY/Filtres-haut-parleur-2V/Filtre-haut-parleur-pro-2-voies-2000-Hz-SD-2001A.html

Le 26 oct. 2017 11:21

J'ai effectivement vu un filtre chez @rtech
http://www.public-adress.com/filtre-haut-parleur-enceinte-frequence-boomer-medium-tweeter/2832-filtre-haut-parleur-2-voies-2200-hz-450-watts.html
j'ai peur qu'avec 350W ou même 450W ce soit trop faible, il vaudrait peut être mieux un filtre qui résiste à 500W lors de crêtes.. .
C'est pour ça que le FD2XC1 qui admet 600W RMS me paraissait intéressant (http://www.toutlehautparleur.com/beyma-fd2xc1-2v.html) avec une coupure à 2200Hz soit la fréquence conseillée par Monacor pour le MRD-120.
Merci d'avance

nina67
Nina67
Le 26 oct. 2017 15:00

Bonjour, la fréquence pour le MRD-120 est la fréquence minimum recommandée. Il faut éviter de couper plus bas, mais on peut couper au dessus librement. Plus la fréquence de coupure sera élevée, moins il y aura de puissance qui ira vers le tweeter, ce qui le soulagera grandement. Ceci est dû à la répartition de la puissance en fonction des fréquences. Sur 100 Watts, il n'y a que quelques Watts dans les aigus.

Le 27 oct. 2017 07:36

Je vois, la bande passante du MRD-120 est de 1300-17500Hz avec une fréq min recommandée à 2200Hz, mais avec un tweeter surdimensionné comme le mien cela ne devrait pas poser de problème en coupant à 2,2Khz, sachant que le RCF MB12G301 ne monte pas au dessus de 3000Hz
Ou alors peut être qu'il n'est pas nécessaire de prendre un moteur aussi puissant style RCF CD1411-M.
Merci d'avance.

nina67
Nina67
Le 27 oct. 2017 09:41

Bonjour, non vous pouvez prendre le MRD-120 pour avoir une bonne marge sur la puissance, mais le couper autour de 2.5kHz (le couper à 2.5kHz ou 3kHz fera une différence à peine audible en réalité). Pour le HP de grave, le Delta 12 de Eminence offre des performances comparables pour un prix inférieur. Cordialement

Le 27 oct. 2017 14:09

J'ai déjà acheté les deux rcf mais l’intérêt étant de solliciter au maximum (modéré bien sur) l'aigu pour le faire plus travailler dans le medium tandis que que le grave travaillera plus dan s les  50-2200Hz.
Dans ce cas si je filtre à 2500Hz avez vous une idée de filtre.
Je pense tout de même atténuer le moteur, celui-ci sera trop puissant à mont avis en comparaison avec le grave (98db/107db).
Merci d'avance

nina67
Nina67
Le 27 oct. 2017 16:17

Bonjour, les filtres que vous avez trouvés sont pas mal du tout si vous n'êtes pas à 10 euros près ! Effectivement, il faudra atténuer le tweeter. Cordialement

Le 28 oct. 2017 10:07

D'accord merci !
J'avais une toute dernière question pour vous (désolé...) si je mets des inserts pour pieds à la base de mon enceinte et que cela traverse l'évent; vous croyez que cela aura une incidence sur la sonorité finale ? les inserts font environ 8,5/9 de haut et mon évent en fait 7,8, l'insert traversera donc la plaque supérieure de l'évent.
Merci d'avance

nina67
Nina67
Le 30 oct. 2017 14:06

Bonjour, aucun souci pour les inserts. Ce n'est là qu'une question esthétique ! N'hésitez pas à publier vos photos des enceintes pendant la construction et le résultat fini ainsi que quelques explications sur la construction. Cordialement

Le 30 oct. 2017 22:30

Après avoir bénéficié de vos nombreux conseils ce sera avec grand plaisir ! Je posterais tout ça ici dès que j'ai fini :)
Encore merci pour votre temps, on verra ce que donne le résultat final !

Le 4 mars 2018 14:28

Bonjour à tous,
Tout d'abord, bravo pour le caisson !
Je suis très intéressé pour faire quelque chose de comparable à ça mais en intégrant un autoradio.
Et qui serait alimenter par une ou deux batteries (type voiture).

Avez-vous des conseils à me donne s'il vous plait ?
PS : C'est pour emmener en festival durant 48-72H.
Merci d'avance
