Plan de construction d'enceinte sono HP 25cm

Voici un plan d'enceinte sono compacte pour haut-parleur 25 cm (10 pouces) et simple à réaliser avec de l'agglo, des vis et deux haut-parleurs.

Events de l'enceinte sono

Le plus simple est de simplement couper la face avant de l'enceinte de façon à faire deux évents triangulaires. Des modèles professionnels d'enceintes sono bass médium utilisent des évents ronds qui sont juste des trous dans la face avant. La forme de l'évent importe peu, c'est surtout sa surface qui compte.

Les évents en plastique sont inutiles vu le volume réduite de l'enceinte, la réponse dans le grave étant de toutes façons réduite.

On peut aussi utiliser un évent laminaire sur de plus grandes enceintes, si on souhaite gagner dans le grave.

La viscosité de l'air fait qu'à proximité de l'évent, l'air se déplace moins vite qu'au milieu, comme l'eau dans une rivière. L'eau va moins vite près des rives. La surface effective de l'évent est ainsi réduite à grande vitesse, c'est-à-dire à grande puissance. Or, en sono, on recherche justement un grave puissant et performant !

Plan de réalisation de l'enceinte sono

Venons-en au plan de construction de l'enceinte pour haut-parleur 25 cm :

plan de construction d enceinte sono hp 25cm 0

Plan de l'enceinte sono (face avant)

plan de construction d enceinte sono hp 25cm 1

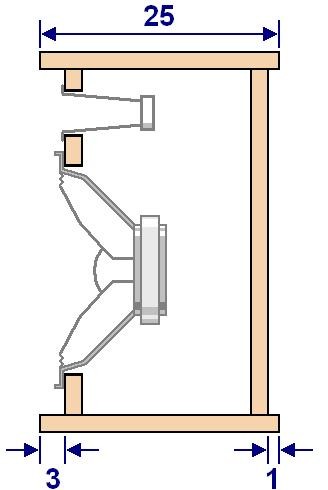

Plan de l'enceinte sono (vue de côté)

L'enceinte sono est prévue pour un haut parleur de 25 cm (10 pouces) et un tweeter en pavillon. Son format est compact : 38 x 33 x 25 cm.

Matériaux pour la construction de l'enceinte sono

Pour la réalisation d'une enceinte sono de ce genre, il faut :

- 6 planches en agglo de 15 mm d'épaisseur (6 à 10 euros le m²)

- vis cruciformes 3,5 x 40 mm (ou environ...)

- colle à bois (facultatif, mais fortement conseillée)

Pour les outils nécessaires à la construction de l'enceinte :

- perceuse / visseuse

- forets de diamètre 2 mm, 5 mm et 8 à 10 mm (ou environ...)

- scie circulaire (pour découper les trous pour les hauts parleurs)

- lime et papier de verre (pour arrondir les coins)

Construction de l'enceinte sono

1. Découpe des planches

Les grandes surfaces de bricolage découpent sur mesure des planches (si le plus petit côté dépasse 15 cm).

6 planches (agglo de 15 mm) :

- 2 x : 35 x 30 cm (avant + arrière)

- 2 x : 35 x 25 cm (côtés)

- 2 x : 33 x 25 cm (haut et bas)

2. Perçage des planches

Il faut découper (avec perceuse et scie sauteuse) :

- face arrière : trou pour le bornier (au goût de chacun)

- face avant : trou de diamètre 21-22 cm (HP de 25 cm) à voir selon haut parleur + trou rectangulaire pour le tweeter.

plan de construction d enceinte sono hp 25cm 2

Bornier de l'enceinte sono

plan de construction d enceinte sono hp 25cm 3

Bornier de l'enceinte sono et découpe de la planche

plan de construction d enceinte sono hp 25cm 4

Découpe du haut parleur 25cm de l'enceinte

Le diamètre est plutôt de 22 cm environ, selon le haut-parleur choisi.

3. Repérage des trous à faire

Pour la construction de l'enceinte sono, on peut mettre une vis tous les 10 à 15 cm.

plan de construction d enceinte sono hp 25cm 5

4. Fixation des planches de l'enceinte

Repérer les trous à faire dans les planches, percer diamètre 5mm environ et fraiser un peu.

5. Ordre des assemblages

Le plus simple est de fixer dans cet ordre :

- face avant/côté

- face avant et côté / haut

- arrière

6. Fixation des planches

On met la colle à bois sur la tranche à fixer.

plan de construction d enceinte sono hp 25cm 6

Colle à bois déposée sur la tranche de la planche à fixer

Puis on visse, la tête de vis doit être au niveau de la planche.

plan de construction d enceinte sono hp 25cm 7

7. Arrondir les coins de l'enceinte

On peut passer un coup de lime à métal pour arrondir les coins et les arêtes.

plan de construction d enceinte sono hp 25cm 8

Arêtes arrondies de l'enceinte

Puissance des haut-parleurs sono

Les haut parleurs sono de 25 cm ont une puissance qui va de 100 W à 300 W efficaces en général.

Exemple de chez Eminence : Gamma10.

Budget : 25 - 100 euros pièce le haut parleur de grave.

plan de construction d enceinte sono hp 25cm 9

Haut parleurs premier prix : 25cm / 100Wrms et tweeter piézo

Filtrage des hauts parleurs

Le haut parleur de grave est connecté directement au bornier. Si le tweeter est piézo, on insère une résistance de 10 Ohms / 2 Watts en série. Toute valeur de 3 Ohms à 100 Ohms convient.

Si le tweeter est à bobine (type hifi ou sono pas trop bas de gamme), on insère en série un condensateur de 3,3 uF (maximum) non polarisé. Si il y a trop d'aigus, on peut diminuer la valeur à 2,2 uF,1,5 uF ou même 1 uF.

plan de construction d enceinte sono hp 25cm 10

Filtre simple pour enceinte sono 2 voies

Photos de la construction de l'enceinte sono

La réalisation des enceintes, en images :

plan de construction d enceinte sono hp 25cm 11

Assemblage des planches de l'enceinte sono

plan de construction d enceinte sono hp 25cm 6

Assemblage des planches de l'enceinte sono

plan de construction d enceinte sono hp 25cm 13

Collage du haut de l'enceinte sono

plan de construction d enceinte sono hp 25cm 14

Assemblage de la face avant

plan de construction d enceinte sono hp 25cm 15

Assemblage des planches de l'enceinte sono

plan de construction d enceinte sono hp 25cm 16

Assemblage des planches de l'enceinte sono

plan de construction d enceinte sono hp 25cm 17

Nina le chat bricoleur qui a aidé à construire les enceintes !

plan de construction d enceinte sono hp 25cm 18

Chat Nina, encore... en pleine réalisation des enceintes

Pour la finition des enceintes (la sono est souvent sobre dans les couleurs), on choisit de l'acrylique brillant noir (2 couches à faire) :

plan de construction d enceinte sono hp 25cm 19

Peinture des enceintes sono pour haut-parleur 25 cm

plan de construction d enceinte sono hp 25cm 20

Enceinte sono peinte

plan de construction d enceinte sono hp 25cm 21

Haut parleur 25 cm et tweeter (ici, un tweeter piézo d'entrée de gamme) des enceintes sono

plan de construction d enceinte sono hp 25cm 22

Connexion tweeter piézo et sa résistance série

Ici, c'est une résistance 3,9 Ohms, valeur tombée sous la main (choisir entre 3 et 100 Ohms) et au moins 2 Watts.

Conclusion sur la construction de cette enceinte sono

Il est assez facile de construire soi-même des enceintes sono en agglo. Le résultat vaut une enceinte du commerce, en fonction des haut parleurs choisis bien sur, du professionnel à l'entrée de gamme.

Vous trouverez aussi la construction de :

Enceintes sono 300 à 500W RMS avec haut parleur 38cm

Caisson de basse avec haut parleur 38cm

plan de construction d enceinte sono hp 25cm 23

Enceinte sono 100 W rms 2 voies avec haut parleur 25 cm : réalisation achevée !
