Photo infrarouge numérique : exemples

La photographie infrarouge pour la mesure de température doit se faire en respectant ces règles :



Les objets photographiés ne doivent pas être réfléchissants (métal, plastique poli). Ils pourraient réfléchir l'infrarouge et ainsi ne pas indiquer leur vraie température.

Les objets ne doivent pas être pris derrière une vitre en verre.



Ci dessous, quelques clichés avec une caméra de marque FLIR

photo infrarouge numerique exemples 0

Vue infrarouge d'un café dans un gobelet en plastique

photo infrarouge numerique exemples 1



On peut mesurer la température moyenne dans la cible (petite zone ronde centrale) :

photo infrarouge numerique exemples 2

Mesure de la température de la peau du visage

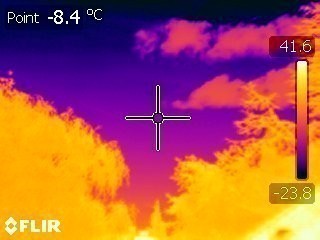

La mesure doit être prise sur un objet consistant, pas dans le ciel :

photo infrarouge numerique exemples 3

Photo infrarouge d'une journée d'été (30°C) : mesure fausse



On ne peut pas non plus accorder une bonne confiance aux mesures ci dessous...

photo infrarouge numerique exemples 4

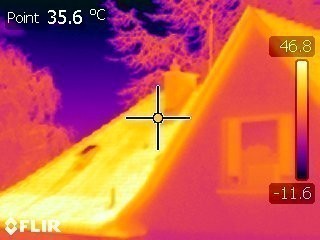

Photo infrarouge d'un toit au soleil

photo infrarouge numerique exemples 5

Photo infrarouge d'arbres dans un jardin



En revanche, la mesure est exacte sur du plastique dépoli

photo infrarouge numerique exemples 6

Adaptateur de PC portable



Ou encore la mesure de température de composants électroniques

photo infrarouge numerique exemples 7

photo infrarouge numerique exemples 8

Mesure de température de composants



L'appareil FLIR indique la température moyenne dans la cible (en haut à gauche), et sur l'échelle de droite, la température mini et maxi de l'image. Le composant doit être au moins aussi grand que la cible...
