L’assemblage Tenon - Mortaise : Théorie





         Le tenon mortaise est un assemblage utilisé dans la menuiserie classique. Très résistant, il est utilisé depuis des siècles. L'assemblage en tenon mortaise est un assemblage dont la polyvalence est très appréciée. La realisation de cet assemblage à la main est un bon exercice d'entrainement afin d'améliorer sa dexterité. Mais avant de commencer la réalisation de cet assemblage, analysons les differentes déclinaisons avec leurs avantages.



l assemblage tenon mortaise theorie 0

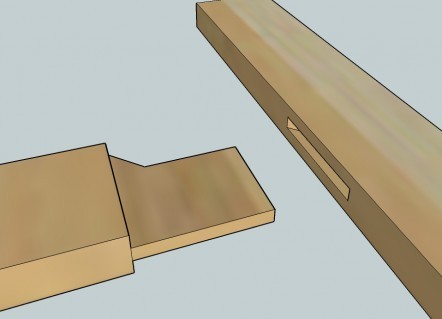

        Le tenon Mortaise borgne est l'un des premier assemblage étudié dans le cadre d'études des metiers du bois. Son execution requiert une précision et une dexterité si on veut des jointures propres et nettes.



Le Tenon brorgne est un assemblage tenon mortaise dans lequel la mortaise (trou) n'est pa debouchante. Il est donc important lors de son execution à la main de controler régulierement la profondeur de la mortaise à l'aide d'un reglet.



Le tenon borgne possede une bonne resistance. C'est le tenon le plus traditionnel. Pratique lorsque l'on ne desire pas voir le bois de bout de la mortaise.

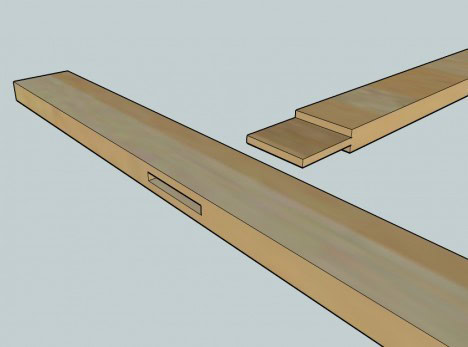

    l assemblage tenon mortaise theorie 1  Le tenon mortaise débouchant est plus courrant. on le retrouve dans la menuiserie classique, notemment pour la fabrication de portes ou de fenetres. Son execution a la machine est plus rapide et cet assemblage est utilisé lorsque la résistance est un facteur plus important que l'esthetique.



     Lors de l'execution d'une mortaise debouchante, n'oubliez pas de mettre une cale martyr sous votre piece a mortaiser afin d'éviter que votre établi ne prenne quelques coups gratuits.











    l assemblage tenon mortaise theorie 2Le tenon mortaise à onglet est lui aussi un bon exercice. il est principalement utilisé pour la fabrication de cadres. cet assemblage étant plus solide qu'un enfourchement classique. l'onglet a un interet lorque la l'assemblage se fait dans un coin, l'onglet servant à assurer plus de resistance au montant ou a la traverse mortaisée.



   La difficulté de cet assemblage reside dans l'angle de la coupe d'onglet qui doit etre similaise sur le tenon et dans la mortaise. cet angle est coupé à la scie sur le tenon et au bédane dans la mortaise puis ajusté au ciseau à bois.





          Le double tenon mortaise (à gauche) ou les tenons batards(à droite) sont des variantes peu utilisées du fait de leur complexité de leur durée de realisation, ou de leur faible résistance. leurs principes sont le meme qu'un assemblage à tenon mortaise classique. Ces variante ne peuvent etre utilisée que pour de cas bien spécifiques



l assemblage tenon mortaise theorie 3

l assemblage tenon mortaise theorie 4





























         A noter qu'il existe bien d'autres variations des tenons mortaises...
