Zoom bloqué sur appareil photo numérique
Votre appareil photo numérique est tombé par terre et depuis, le zoom est bloqué... C'est ce qui s'est passé sur un S1030 de Samsung. Cet article montre comment démonter soigneusement l'appareil photo numérique, accéder au zoom, résoudre le problème, remonter l'appareil photo !
Symptôme
Depuis qu'il est tombé par terre, le zoom n'arrive plus à rentrer complètement : quelque chose coince. L'électronique de commande ne "comprend" pas et coupe l'alimentation.
Démontage de l'appareil photo S1030
![zoom bloque sur appareil photo numerique 0](/imagesarticles/23/zoom-bloque-sur-appareil-photo-numerique.jpg)
Vue éclatée de l'appareil photo numérique S1030 Samsung
Pour ouvrir l'appareil photo, dévisser les vis qui sont sur le pourtour.
![zoom bloque sur appareil photo numerique 1](/imagesarticles/23/zoom-bloque-sur-appareil-photo-numerique-0.jpg)
Vis à dévisser sur le pourtour de l'appareil photo numérique
![zoom bloque sur appareil photo numerique 2](/imagesarticles/23/zoom-bloque-sur-appareil-photo-numerique-1.jpg)
Il n'est pas nécessaire de dévisser les 2 vis qui tiennent l'embase du pied
Le cache côté écran peut maintenant être enlevé.
![zoom bloque sur appareil photo numerique 3](/imagesarticles/23/zoom-bloque-sur-appareil-photo-numerique-2.jpg)
Appareil photo numérique après démontage du cache
On aperçoit sur la gauche l'écran retourné et connecté par sa nappe (brune)
Le support métallique est ensuite enlevé pour plus de commodité.
![zoom bloque sur appareil photo numerique 4](/imagesarticles/23/zoom-bloque-sur-appareil-photo-numerique-3.jpg)
Appareil photo numérique : la carte électronique principale est visible
En bas à gauche, le micro qui pend au bout de son fil.
Il faut maintenant démonter la carte électronique. On accède au zoom par derrière la carte et non par devant !
![zoom bloque sur appareil photo numerique 5](/imagesarticles/23/zoom-bloque-sur-appareil-photo-numerique-4.jpg)
Nappe à dessouder : un fer à souder fait bien l'affaire
![zoom bloque sur appareil photo numerique 6](/imagesarticles/23/zoom-bloque-sur-appareil-photo-numerique-5.jpg)
Nappe à démonter : c'est la connexion vers le haut de l'appareil : bouton Power, prise de photo, etc
![zoom bloque sur appareil photo numerique 7](/imagesarticles/23/zoom-bloque-sur-appareil-photo-numerique-6.jpg)
Dernière nappe à démonter
On peut maintenant tourner la carte électronique comme une page de livre.
![zoom bloque sur appareil photo numerique 8](/imagesarticles/23/zoom-bloque-sur-appareil-photo-numerique-7.jpg)
Carte électronique démontée
Il faut encore dévisser les vis de la partie CCD (marron orangé brillant)
![zoom bloque sur appareil photo numerique 9](/imagesarticles/23/zoom-bloque-sur-appareil-photo-numerique-8.jpg)
Vis de la partie CCD de l'appareil photo numérique
On arrive à ce stade :
![zoom bloque sur appareil photo numerique 10](/imagesarticles/23/zoom-bloque-sur-appareil-photo-numerique-9.jpg)
Attention, il faut dévisser la carte ou se trouvé de capteur CCD (en bas à gauche de la photo)

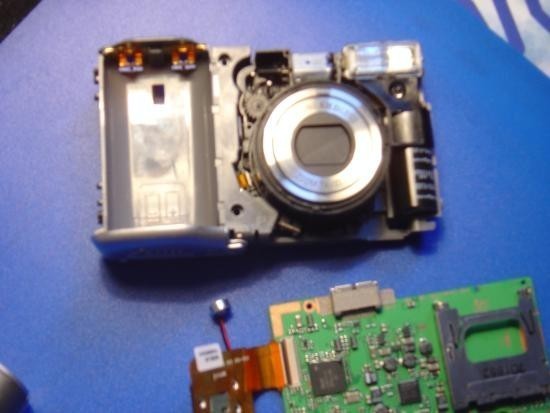

![zoom bloque sur appareil photo numerique 11](/imagesarticles/23/zoom-bloque-sur-appareil-photo-numerique-10.jpg)
Appareil photo après démontage de la carte électronique
On peut admirer le capteur CCD 10.1Mégapixels... C'est la rétine de l'appareil photo !
![zoom bloque sur appareil photo numerique 12](/imagesarticles/23/zoom-bloque-sur-appareil-photo-numerique-11.jpg)
Capteur CCD 10.1Mégapixels du Samsung S1030
On accède maintenant facilement aux vis qui tiennent l'objectif par derrière. C'est pour cela qu'il fallait démonter l'appareil photo par la partie électronique...
![zoom bloque sur appareil photo numerique 13](/imagesarticles/23/zoom-bloque-sur-appareil-photo-numerique-12.jpg)
Objectif de l'appareil photo numérique
![zoom bloque sur appareil photo numerique 14](/imagesarticles/23/zoom-bloque-sur-appareil-photo-numerique-13.jpg)
Démontage de l'objectif de l'appareil photo numérique
![zoom bloque sur appareil photo numerique 15](/imagesarticles/23/zoom-bloque-sur-appareil-photo-numerique-14.jpg)
Objectif de l'appareil photo numérique
Le zoom est toujours bloqué... On voit le petit moteur et son dispositif de vis sans fin qui fait tourner la bague qui permet le déplacement du zoom.
![zoom bloque sur appareil photo numerique 16](/imagesarticles/23/zoom-bloque-sur-appareil-photo-numerique-15.jpg)
Engrenage : ici, il manque les 2 roues dentées qui ne sont maintenues que par le cache.
Attention à ne pas les égarer...
Résolution de problème de zoom bloqué
Le coeur du problème est sous nos yeux :
3 picots métalliques assurent le mouvement du zoom. Lorsque l'appareil est tombé par terre, un des 3 picots a sauté et s'est mis en travers. C'est lui qui empêchait le zoom de se refermer (quand on éteint l'appareil photo).
![zoom bloque sur appareil photo numerique 17](/imagesarticles/23/zoom-bloque-sur-appareil-photo-numerique-16.jpg)
3 picots métalliques assurant le déplacement du zoom de l'appareil photo
En écartant doucement avec un petit tourne vis plat la partie mobile (zoom) et la partie fixe (carcasse de l'objectif), on peut replacer le picot dans son rail. Le zoom était bloqué à cause de ce picot qui s'était mis de travers lors de la chute de l'appareil photo.
C'est réussi !
En tournant à la main la bague extérieure, on vérifie que le zoom n'est plus bloqué en position sortie.
Remontage de l'appareil photo numérique
Il reste donc maintenant à remonter l'appareil dans l'ordre inverse. Pour
remonter l'appareil sans étourderie, il faut penser au micro (lorsqu'on remonte
la carte électronique).
![zoom bloque sur appareil photo numerique 18](/imagesarticles/23/zoom-bloque-sur-appareil-photo-numerique-17.jpg)
Etourderie : ne pas oublier le micro à remettre dans son emplacement !
Juste avant de remettre le cache sur l'engrenage du zoom et le moteur, dire adieu aux roues dentées :
![zoom bloque sur appareil photo numerique 19](/imagesarticles/23/zoom-bloque-sur-appareil-photo-numerique-18.jpg)
Engrenage du zoom complet
Conclusion
Cette réparation du zoom bloqué a demandé :
- petit tourne vis plat
- petit tourne vis cruciforme
- fer à souder (pas ultra précis)
Sans oublier les 2 à 3 heures de travail appliqué et minutieux...
Il n'est pas sur que cet accident soit fréquent. Cette réparation d'appareil photo est donnée à titre pédagogique et montre que sans connaissance particulière de l'électronique, on peut réparer soi-même un appareil photo numérique.
