Légende des cartes IGN

Cet article présente tous les pictogrammes et les symboles de la légende des cartes IGN au 25000ème. Forêts, glaciers, lacs, routes, chemins (de fer), rivières, mais aussi éléments ponctuels tels que chapelle, bornes, altitudes, etc...

On peut classer les éléments de la légende d'une carte IGN en 3 grandes catégories : les surfaces, les lignes et les éléments ponctuels.

Voici ce qui compose la légende des cartes IGN

Les surfaces sur les cartes IGN

Voici 4 éléments présents sur les cartes IGN, de gauche à droite :

  • absence d'arbres et d'arbustes (champs, prés, chaumes, pierriers, terre, sable, glaciers de montagne, etc)
  • rangées d'arbres
  • vergers, plantation
  • vigne

alt=

Légende des cartes IGN : éléments végétaux

Concernant les forêts, de gauche à droite :

  • broussailles
  • bois de feuillus
  • bois de feuillus et conifères
  • bois de conifères

alt=

Légende des cartes IGN : forêts

En bleu pour aller avec le thème de l'eau, figurent les éléments suivants, de gauche à droite :

  • Marais (assez imagé, non ?)
  • Zone inondable
  • Nappe d'eau permanente
  • Etendue d'eau (lacs, mers, rivières larges, fleuves)

alt=

Couleur bleue sur carte IGN : du marais à l'océan

alt=

Océan, espoir et marée du soir

La couleur grise est réservée aux pierriers et aux falaises rocheuses typiques des montagnes :

alt=

Montagnes représentées sur carte IGN : pierriers et falaises en gris

Les lignes sur les cartes IGN

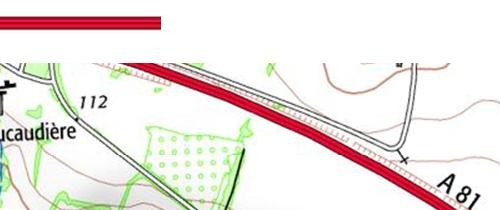

L'autoroute est représentée par un large trait rouge avec un trait plus sombre au milieu, rappelant la séparation des chaussées :

alt=

Autouroute sur carte IGN

Les départementales sont rouges (route large) ou orange (route moins large)

alt=

Légende : départementale large

En orange ou orange et blanc sur les cartes IGN, les plus petites départementales :

alt=

Départementale sur carte IGN

Les routes plus étroites mais goudronnées sont blanches :

alt=

Route goudronnée plus étroite

En pointillé (simple ou double), il s'agit de routes difficilement carrossables (routes en terre ou en gravier, avec souvent des ornières :

alt=

alt=

Routes en terre et chemins d'exploitation : en pointillé sur cartes IGN

Il n'est pas prudent et parfois même interdit de prendre ces chemins là ...en voiture.

Les chemins sont de simples traits noirs dans la légende des cartes IGN :

alt=

chemins sur cartes IGN

En pointillé, les chemins plus étroits :

alt=

Chemin étroit sur carte IGN : pointillé noir

Il peut pourtant s'agir de chemins pittoresques et relativement fréquentés (chemins de grande randonnée GR par exemple) :

alt=

En violet : sentier balisé (sentier de grande randonnée par exemple)

Les routes et rivières bordés d'arbres sont représentés par des petits ronds noirs ou bleus le long du trait :

alt=

Route et rivière bordées d'arbres

Les chemins de fer :

alt=

Chemin de fer sur carte IGN

La flèche en zig zag signifie "ligne électrifiée"

Les frontières avec les pays :

alt=

Frontière avec un pays (ici, au Mont Blanc)

Les courbes de niveau sont espacées de 5 ou 10 mètres en fonction des terrains (plats ou montagneux) :

alt=

Courbes de niveau sur carte IGN

En bleu : sur neige éternelle et glacier

En gris : sur pierriers

En brun : sur tout le reste... (campagne, forêt, ville, etc)

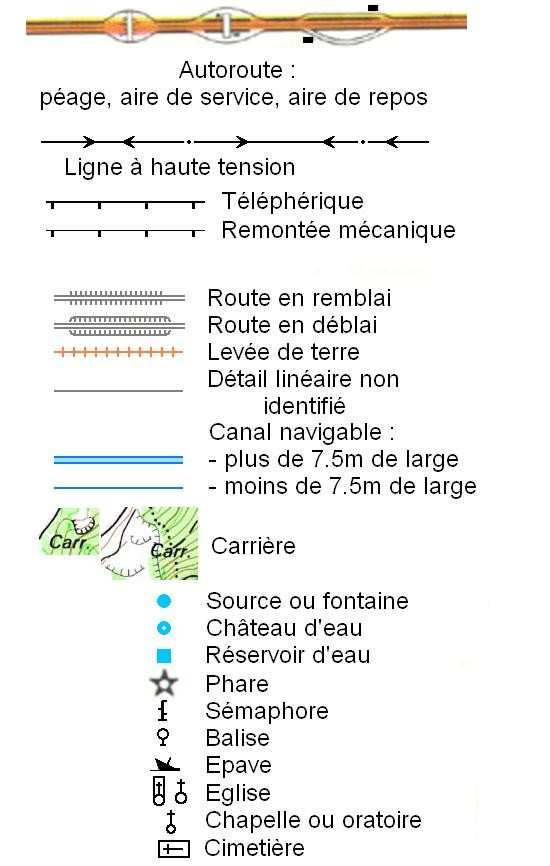

Voici les autres pictogrammes des légendes des cartes IGN

Les gués sont des passages de rivières :

alt=

Gué sur carte IGN

alt=

alt=

Légende de carte IGN 1:25000 : les pictogrammes

En réalité, la plupart des pictogrammes de la légende des cartes IGN sont assez intuitifs et permettent de s'orienter. Pour davantage de détails sur les dénivelés, les altitudes et les courbes de niveau :

Lire les courbes de niveau sur les cartes IGN

Il peut être intéressant de savoir s'orienter avec une montre lors d'une journée ensoleillée :

Quand la boussole est remplacée par la montre

Pour accéder gratuitement en ligne aux cartes IGN, Visorando et Géoportail sont de précieux outils
