nina67 - Branchement cable Speakon pour enceinte Nina67 - Mis à jour: jeudi 23 juillet 2015 03:40

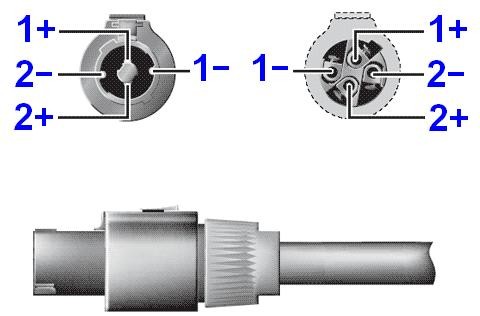

Pour brancher une enceinte sono avec un cable Speakon, on utilise la bornes 1+ pour le + de l'enceinte et la borne 1- pour le -. Les bornes 2+ et 2- ne sont pas utilisées.

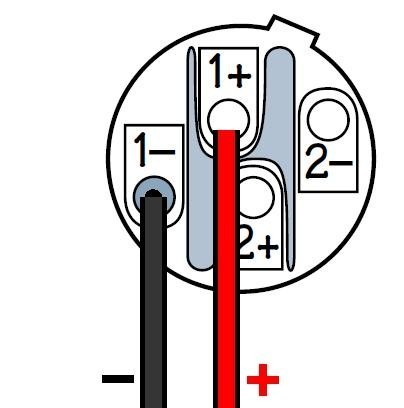

Branchement Speakon 2 points

branchement cable speakon pour enceinte 0

Voici comment brancher une enceinte sono classique (pas de bi-amplification, ni de bridge sur l'ampli, ni de caisson de basse) :

branchement cable speakon pour enceinte 1

Branchement d'une enceinte sono avec un cable Speakon

On peut voir ci dessous un connecteur Speakon ouvert :

branchement cable speakon pour enceinte 2

Connexion d'enceinte par Speakon 2 points

branchement cable speakon pour enceinte 3

Connexion d'enceinte par Speakon 2 points (zoom)

branchement cable speakon pour enceinte 4

Connexion d'enceinte par Speakon 2 points (zoom)

Avec les repères des points 1+ et 1- du Speakon :

branchement cable speakon pour enceinte 5

Points 1+ et 1- du Speakon

Speakon 4 points et bi amplification

Certains câbles Speakons sont à 4 points : 1+/1- et 2+/2-. Ces Speakons 4 points peuvent être utilisés pour la bi amplification (bi amp).

haut parleur de grave : 1+ et 1-.Tweeter : 2+ et 2-.

branchement cable speakon pour enceinte 6

Connexion habituelle d'un Speakon 4 points sur une enceinte biamplifiée.

Attention : si on souhaite transformer une enceinte bi amplifiée en enceinte classique, il ne faut pas ponter 1+ avec 1- et 2+ avec 2- si l'enceinte ne possède pas de filtre passif. En effet, le tweeter se retrouverait directement branché à la sortie de l'ampli, ce qui le met en danger de mort ! Il faut donc ajouter un filtre passif dans l'enceinte, y connecter les haut parleurs et relier l'entrée du filtre aux bornes 1+ et 1-.

branchement cable speakon pour enceinte 7

Speakon branché sur une enceinte sono HK Audio PR115. Facile à brancher, les Speakons sont souvent utilisés en prestations extérieures...

branchement cable speakon pour enceinte 8

La diode zener: stabilisateur parallèle La diode zener: stabilisateur parallèle Soudure de composant électronique : mauvaise réalisation Soudure de composant électronique : mauvaise réalisation Ajouter une LED rouge CLIP sur ampli Ajouter une LED rouge CLIP sur ampli Panne d'alimentation d'écran plat Panne d'alimentation d'écran plat
Créer une tension négative à partir d'une tension positive simple Créer une tension négative à partir d'une tension positive simple Alimentation à réserve d’énergie contre microcoupures Alimentation à réserve d’énergie contre microcoupures Le moteur asynchrone: principe de fonctionnement Le moteur asynchrone: principe de fonctionnement Le pont diviseur de tension Le pont diviseur de tension
Aize
mardi 28 mai 2013 08:11

quelqu'un pourrait il me préciser si le fait de relier avec un speakon une sortie d'un retour de scène vers un HP extérieur coupe les HP du retour ? Merci d'avance...

nina67 Nina67
mardi 28 mai 2013 08:44

bonjour, non, la connexion speakon ne fait que mettre en parallèle les haut parleurs. A voir si l'ampli supporte. Cordialement

Novice05
dimanche 6 avril 2014 19:24

Bonjour, j'aurais voulu savoir s'il étais possible et comment faire pour brancher un speakon sur un boomer avec un filtre d'aiguillage simple ? merci d'avance !

nina67 Nina67
lundi 7 avril 2014 09:57

Bonjour, il faut brancher l'entrée du filtre sur 1+ et 1-. La sortie du filtre va vers le boomer. Cordialement

Le débutant
mardi 24 juin 2014 09:17

Bonjours,je voudrais savoir quel cable faut t'il utiliser pour fabriquer son propre cable speakon ?Merci d'avance

nina67 Nina67
mardi 24 juin 2014 10:48

Bonjour, n'importe quel cable convient pour une enceinte classique à 2 connexions. SI vous avez un fil de terre (cable électrique à 3 fils), vous pouvez relier le 3e fil soit à un autre, soit le laisser inutilisé. Cordialement

Psylottek
mardi 12 avril 2016 11:55

Bonjour, j'aurais voulu savoir si je peut faire un Y avec du câble SPEAKON, 1+ 1- pour une enceinte, 2+ 2- pour une autre, tous sa relier sur une seule sorti d'ampli avec un SPEAKON 4point et deux SPEAKON 2point au enceinte?

nina67 Nina67
jeudi 14 avril 2016 11:16

Bonjour Psylottek, si vous souhaitez faire ce cable non standard, il faut s'assurer que l'ampli est compatible avec cela et qu'il ne s'agit pas d'un ampli qui donne une sortie biamplifiée (une voie pour le HP de grave, une voie pour le tweeter). Cordialement

Bendu01
lundi 29 août 2016 09:52

Bonjour, je posède deux enceintes de 4 ohms avec 2 woofers et un tweeter dans chacune d'elles. Elle sont reliée à mon ampli par de simples câbles audio aux bornes à vis de mon ampli. Ce dernier est équipé pour brancher les enceintes avec la connectique speakon. J'aimerais remplacer la prise à pince de mes enceintes par une prise speakon. Puis-je mettre les deux woofers sur la même borne? Quand j'ai démonté l'enceinte tous les - sont reliés à la borne - et tous les + à la borne plus. Dommage que je ne puisse pas mettre de photo.

nina67 Nina67
mardi 30 août 2016 12:35

Bonjour Bendu01, j'imagine que chaque woofer fait 8 Ohms et que dans l'enceinte les woofers sont en parallèle. dans ce cas, vous pouvez mettre les woofers ensemble sur la même borne (1+ et 1-). Bonne fin de journée à vous,

Voillot
lundi 14 novembre 2016 19:57

Bonjour, Peut on brancher en speackon une enceinte passive sur out satellite 1 et l"autre sur sortie out satellite 2 du caisson actif. Merci de votre réponse cordialement.

nina67 Nina67
mardi 15 novembre 2016 11:52

Bonjour Voillot, on peut brancher les enceintes passives sur les sorties d'ampli. Il ne faut simplement jamais relier un ampli à un autre ampli : http://www.astuces-pratiques.fr/electronique/connexion-enceinte-active-et-ampli
