Chargeur allume cigare USB compatible iPhone

Par défaut, les chargeurs allume cigare USB ne sont pas compatibles avec les iPhone / iPod. Un iPhone ou un iPod ne se charge sur un port USB que si une tension existe sur les bornes Data+ et Data-. Or ce n'est pas le cas sur les chargeurs allume cigare USB standard. Un petit montage astucieux résout parfaitement le problème.



En fait, l'iPhone ou l'iPod vérifie la présence d'une tension sur les bornes Data+ et Data-.



Etude d'un chargeur allume cigare standard



La tension entre +5V et la masse est mesurée au voltmètre en position DC :

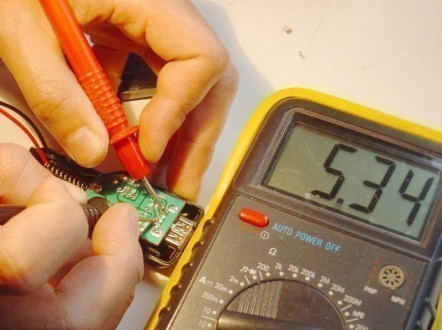

Mesure de la tension sur le chargeur allume cigare standard : 5.34V



On constate que sur ce chargeur, les bornes Data+ et Data- ne sont connectées à rien, comme le confirment les 2 mesures suivantes :







Mesure entre Data+ et la masse : 0V





Mesure entre Data+ et +5V : 0V aussi



Montage à réaliser sur l'allume cigare



Il suffit de monter 2 résistances de valeur égale et de relier Data+ avec Data- comme ci dessous :





Chargeur allume cigare avant modification





Chargeur allume cigare après modification



Mise en pratique



Voici l'allume cigare à modifier :



Chargeur allume cigare USB (pas encore compatible iPhone)



On peut choisir 2 résistances de 100kOhms (la valeur n'est pas critique, toute valeur de 1kOhm à 100kOhms convient). Les CMS de taille 1206 (3x1.5mm) ou 0805 (2x1.25mm) sont intéressants pour le gain de place par rapport aux résistances traditionnelles 1/4W.





Chargeur allume cigare après modification (CMS 1206 montés)



Résultats



On mesure la tension entre Data+ (ou Data-, les 2 sont maintenant reliés !) et la masse :





Mesure sur le chargeur allume cigare modifié



On obtient bien la moitié de l'alimentation (2.65V). Un test (en voiture !) prouve que la modification du chargeur fonctionne :





Chargeur modifié branché sur la prise allume cigare



L'iPhone est bien en train de se charger...
