Transistors 2SA 2SB 2SC 2SD : références et choix

De nombreux transistors s'offrent aux réalisateurs de circuits électroniques ou aux bricoleurs qui récupèrent sur des cartes. Les transistors bipolaires dont la référence commence par une lettre (A, B, C, D ou K) sont en fait connus respectivement par la référence 2SA, 2SB, 2SC, 2SD ou 2SK.

Marquage des transistors 2SA, 2SB, 2SC, 2SD ou 2SK

Exemple : "A733" est en fait le transistor "2SA733".

transistors 2sa 2sb 2sc 2sd references et choix 0

Exemple d'un 2SC5198 marqué "C5198"

Transistors NPN : 2SC et 2SD

Transistors PNP : 2SA et 2SB (respectivement complémentaires)

Transistors MOSFET : 2SK....

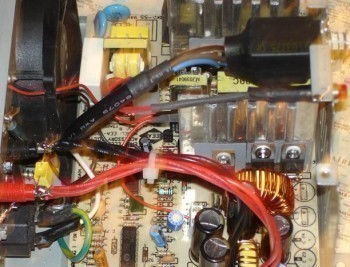

Le choix d'un transistor se fait en premier lieu par la tension Vce qu'il doit supporter et le courant collecteur maximal admissible. On peut récupérer des transistors sur quasiment tous les circuits suffisamment "garnis" en composants discrets (alimentations, écrans cathodiques, etc). Ci dessous, une petite liste de transistors courants à récupérer (et à utiliser...)

transistors 2sa 2sb 2sc 2sd references et choix 1

Transistors PNP 2SA....

transistors 2sa 2sb 2sc 2sd references et choix 2

Transistors PNP 2SB....

transistors 2sa 2sb 2sc 2sd references et choix 3

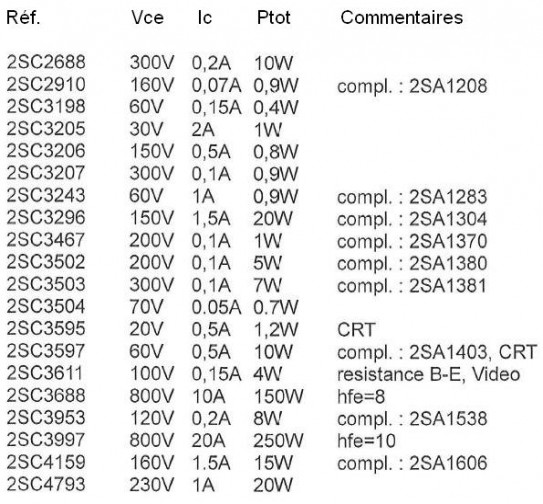

Transistors NPN 2SC....

transistors 2sa 2sb 2sc 2sd references et choix 4

transistors 2sa 2sb 2sc 2sd references et choix 5

Transistors NPN 2SC.... hacheurs d'alim à découpage

transistors 2sa 2sb 2sc 2sd references et choix 6

Transistors NPN 2SD....

transistors 2sa 2sb 2sc 2sd references et choix 7

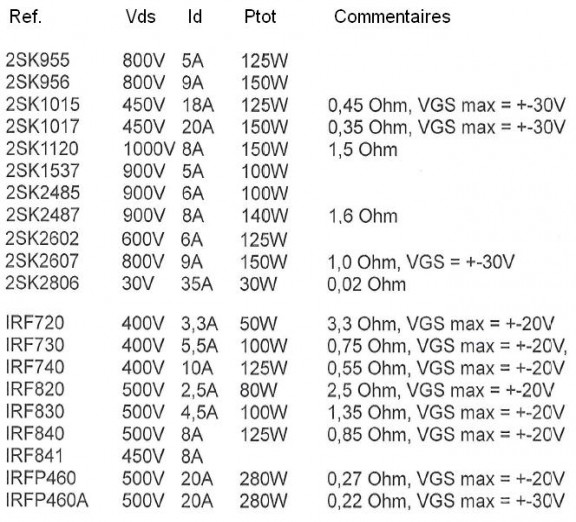

Transistors MOSFET pour alim à découpage : 2SK.... et quelques IRF

transistors 2sa 2sb 2sc 2sd references et choix 8

Algerien
Le 16 avr. 2012 à 15:17

svp quelle est le transistrore qui remplace IRLR 2905 PBF merci d'avance

Nina67
Le 19 avr. 2012 à 10:57

Bonjour, Il s'agit d'un Mosfet 55V 42A en boitier DPAK. On peut le remplacer par son équivalent AUIRFR2905Z (0.92 euros chez Farnell) ou tout autre Mosfet qui fait au moins 55V et 42A. Cordialement

Gemin
Le 4 juil. 2015 à 16:11

bonjour je voudrais le schéma de l'ampli norton xn 400 spack cdlt.

Laurent Quint
Le 11 août 2020 à 12:28

Bonjour. Je dois trouver un transistor A1515. Quel serait celui qui s'en approche le plus ? Merci. Laurent

nina67 Nina67
Le 12 août 2020 à 14:49

Bonjour Laurent, le 2SA1515 ("A1515") est un petit transistor PNP qui fait 40V 1A qui peut être remplacé par le 2SA998, 2SB1014, ou simplement le BC327 à condition d'adapter le brochage. Cordialement
