Remplacer une rotule de suspension sur C4

Fabrice leclerc - Le 26 nov. 2018 19:28
Mise à jour : Le 27 nov. 2018 18:58

comment faire pour remplacer une rotule de suspension sur c4

Le rôle du triangle de suspension est de renforcer et de stabiliser le véhicule en partant du châssis jusqu'aux roues. En cas de défaillance de celui-ci, la direction se mettra à trembler ou vibrer. En cas de rupture d'un triangle de suspensions ou d'une rotule c'est la perte de contrôle du véhicule assuré. Il faut donc être bien rigoureux avec cette pièce. On va voir comment la changer.

LISTE D'OUTILS POUR CHANGER TRIANGLES DE SUSPENSIONS SUR C4 :

  • Cric + chandelles
  • Clé de roue
  • Clé à cliquets + assortiments de douilles
  • Arrache-rotules
  • Clé à griffe
  • Burin
  • Marteau
  • Un chiffon

PROCÉDURE POUR CHANGER TRIANGLES DE SUSPENSIONS SUR C4 :

Note d'informations : pour toutes les étapes de dépose on peut au préalable mettre du dégrippant cela facilitera la tâche. Mettre le véhicule sur chandelles et déposer la roue. Voici la barre de suspension accompagné de sa rotule. déposer l'écrou de 21mm. Écrou 21mm

Placer l'arrache-rotules sur la rotule.

Mise en place de l'outil

Il faut désolidariser la rotule en serrant l'arrache-rotule. Voici la rotule désolidarisée. Rotule désolidarisée

Prendre la grande barre puis la placer comme sur la photo ci-dessous de manière à prendre appui sur le châssis afin de pouvoir forcer sur la barre de suspension (vers le bas) puis réussir à l'extraire.

Extraction barre de suspensions

Il y a une encoche de verrouillage sur le haut de la rotule. Il suffit de la buriner (marteau + burin) vers le bas pour la rendre plate et ainsi déverrouiller celle-ci. Déverrouillage de la rotule

On débloque maintenant la rotule avec la pince à griffe.

Desserrage de la rotule

On finit le desserrage à la main.

Dépose de la rotule

Comparer la rotule neuve avec l'ancienne.

Comparaison des pièces

Poser la rotule neuve (21mm).

Pose rotule neuve

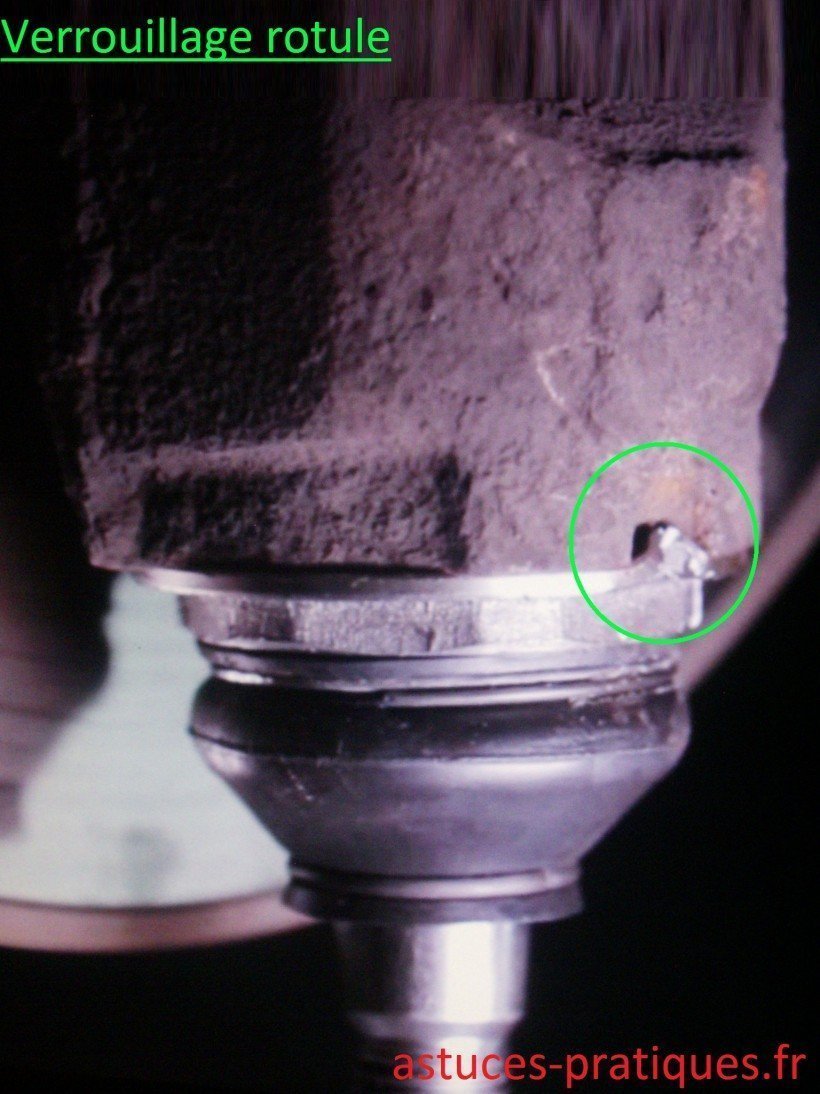

Faire une encoche de verrouillage sur le haut de la rotule à l'aide du burin. Donner quelques coup de marteau + burin à l'endroit prévu pour le verrouillage. Verrouillage rotule

Il faut maintenant poser la barre de suspension puis serrer l'écrou de 21mm. Voilà la dépose-repose de la rotule de suspensions est faite. Pose barre de suspensions

En conclusion j'espère que ce tutoriel vous aura aidé à réaliser vous-même le changement de vos freins avant.
