Ampli TDA7294 : schéma avec Standby et Mute

nina67

Nina67 - Le 24 oct. 2017 15:27

4.75 pour 4 vote(s)

Voici un schéma simple pour piloter les fonctions Mute et Standby du TDA7294. De nombreux schémas restent souvent assez flous sur ce sujet et lorsqu'on souhaite réaliser un ampli basé sur un TDA7294, on ne sait pas comment s'y prendre en pratique. On a rarement besoin d'activer ces fonctions manuellement avec un interrupteur.

Les fonctions Mute et Standby de l'ampli TDA7294

Les fonctions Mute et Standby du TDA7294 sont utiles pour éviter les bruits dans le haut-parleur lorsqu'on allume et qu'on éteint l'ampli. Voici un schéma de commande de Mute et Standby à partir de la tension d'alimentation. C'est simple, facile à réaliser et il n'y a aucun besoin de tension externe.

Voici un schéma du TDA7294 :

schema ampli TDA7294 mute standby

Fonctions Standby et Mute du TDA7294 : schéma simple

Explications sur le schéma du TDA7294

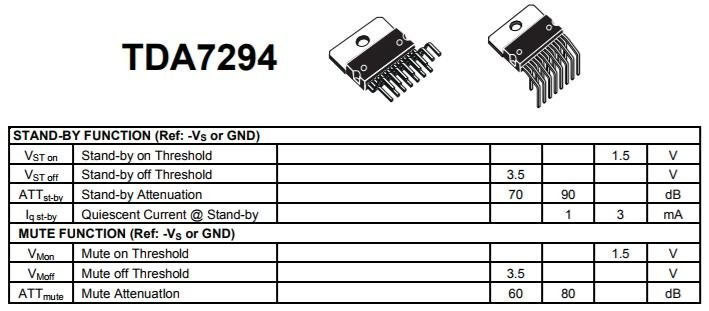

Le TDA7294 intègre ces deux fonctions. Leur seuil se situe entre 1.5V et 3.5V pour chacune. Cette tension peut être choisie par rapport à la masse ou éventuellement par rapport à l'alimentation négative (-Vcc). Ici, on choisit la masse : la broche 1 (Standby GND) est reliée à la masse.

standby mute TDA7294

Pour que le TDA7294 soit en fonctionnement ("play"), Standby et Mute doivent être tous les deux au dessus de 3.5V. Il ne semble pas y avoir de limite haute pour ces tensions si ce n'est la tension d'alimentation elle-même (eh oui, on ne mettrait tout de même pas 100V sur ces broches !) . On peut les piloter avec des niveaux logiques (0V - 5V) si on souhaite couper le TDA7294 lors de son fonctionnement.

Standby du TDA7294

Standby est piloté par une diode zener directement issue de l'alimentation positive. Tant que l'alimentation est inférieure à la tension de zener (ici 15V), la broche Standby reste à 0V et le TDA7294 est en veille (il consomme alors très peu de courant). Le TDA7294 quitte le mode Standby lorsque l'alimentation +Vcc atteint 18V environ (Standby est alors à 3V environ). Lorsque l'alimentation dépasse 15V, la broche Standby est à +Vcc - 15V environ. On peut changer cette valeur en changeant la diode zener.

Mute du TDA7294

La fonction Mute est temporisée : cela permet au TDA7294 de rester en mode "silencieux" pendant quelques instants (une seconde environ) après la mise sous tension. R1 et R2 définissent la tension en régime établi (ici environ 1/3 de Vcc) et C1 fixe la durée de la fonction Mute après la mise sous tension. D1 permet une décharge plus rapide de C1 lorsqu'on vient d'éteindre l'ampli.

Conseils sur l'ampli TDA7294 : Standby, Mute et autres

Même si la datasheet du TDA7294 ne le précise pas, il faut absolument éviter de laisser Standby et Mute flottants : le TDA7294 peut casser.

Autres recommandations et conseils pratiques sur le TDA7294

Un réseau de Boucherot (100nF 4.7 Ohms ou environ) est recommandé en sortie du TDA7294. Certains montages ne l'utilisent pas mais il semble être un gage de stabilité et de robustesse pour diverses charges (haut-parleur) lorsque la tension d'alimentation est inférieure à +/-25V.

TDA7294 boucherot zobel

Extrait de la datasheet du TDA7294 (source : ST Microelectronics)

Le boitier du TDA7294 est relié à l'alimentation négative -Vcc : il ne doit jamais toucher la masse sinon l'alimentation est court-circuitée. La casse du TDA7294 est inévitable et spectaculaire dans ce cas. Il faut soigner le montage des isolants (rondelle et isolation silicone ou mica + pâte thermoconductrice). Si un court-circuit se produit dans cette isolation et que le radiateur est relié à la masse, le TDA7294 fera un court-circuit de l'alimentation et cassera.

ampli TDA7294 panne court circuit

Amplis TDA7294 suite à un défaut d'isolation entre le TDA7294 et le radiateur (relié à la masse)

En cas de remplacement de TDA7294, remplacez aussi le condensateur de bootstrap (22uF 50V). S'il devient défectueux, le TDA7294 pourrait casser aussi :

panne TDA7294 bootstrap condensateur

Condensateur de bootstrap 22uF : à remplacer si le TDA7294 a cassé

Ne jamais tester un ampli TDA7294 sans radiateur. Au bout de quelques secondes, il atteindrait des températures dangereuses.

Souder de préférence un TDA7294 alors qu'il est déjà sur un radiateur. Cela évite à la puce interne de chauffer trop suite à la chaleur du fer à souder.

Une autre possibilité intéressante dans le domaine des amplis audio intégrés est le LM3886 qui existe en boitier plastique isolé.
