Les alimentations de PC ATX contiennent un transformateur qu’il est intéressant de récupérer. Ce transformateur présente différents enroulements et assure l’isolation électrique entre primaire et secondaire. Il est donc un candidat idéal pour entrer dans la réalisation d’autres alimentation à découpage de votre choix.
Dans une alimentation ATX pour PC, l’élément principal est le transformateur. Etant donné qu’il est le coeur de l’alimentation à découpage, ses caractéristiques sont toujours plus ou moins semblables d’une alimentation à l’autre.

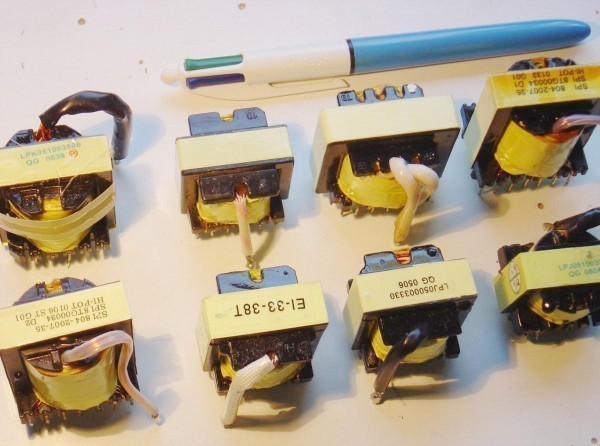

Transfos d’alimentations ATX des années 2000 : puissance de 250 à 400W
Topologie de l’alimentation ATX : un demi-pont
La plupart des alimentations ATX reposent sur un demi-pont (« half bridge » à 2 transistors commandés en opposition de phase. L’autre bras du demi pont est un ensemble de 2 condensateurs 200V en série (valeur 330uF, 470uF et 680uF surtout).
D’autres alimentations ont une topologie Forward
Bobinages du transformateur
L’empilement des bobinages du transformateur peut se schématiser ainsi :
Bobinages d’un transformateur d’alimentation ATX

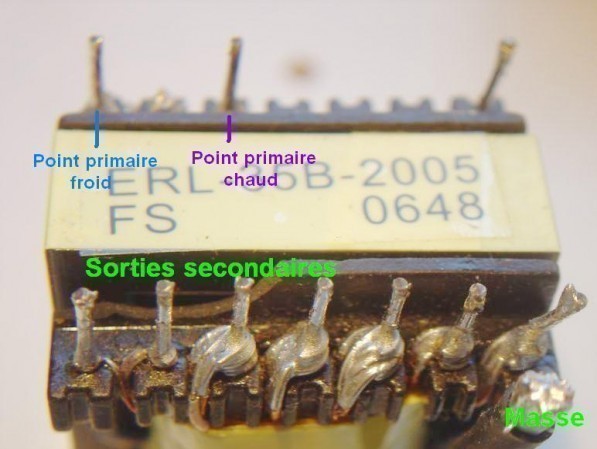

Les connexions du transfo sont souvent les suivantes, vues de dessous :
Bobinage du primaire : point chaud et point froid
Bobinage du primaire du transformateur
L’alimentation ATX de PC est une alimentation à découpage. Le point chaud est à un potentiel variable (côté transistors hacheurs), le point froid est à un potentiel fixe (côté condensateurs).
Si on connecte le primaire à l’envers, le blindage se retrouve au point chaud et des courants transitoires issus des commutations des transistors sont conduits via la capacité inter bobinage (« interwinding capacitance ») entre primaire et secondaire) Cette capacité est due aux surfaces des spires primaires et secondaires en regard l’une de l’autre. L’alimentation peut sans doute fonctionner, mais sera perturbatrice pour son environnement et certainement hors gabarit normatifs.
Secondaire du transformateur
Différents enroulements secondaires sont présents. La sortie +5V est alimentée en général par 2×3 spires (6 spires avec un point milieu qui sert de masse à toutes les tensions de sortie).
Démontage du transfo ATX
Le transformateur d’alimentation est démonté étape par étape.

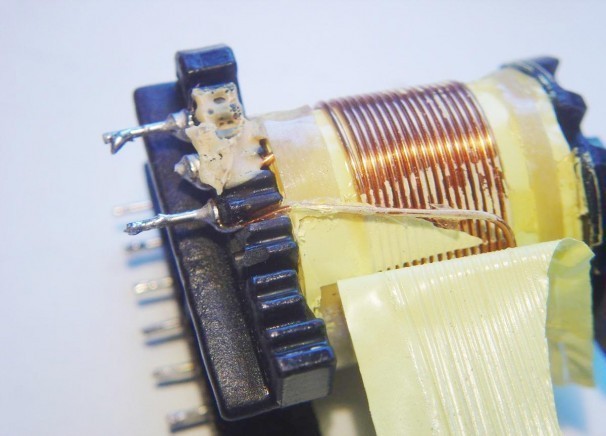

Demi-primaire apparent : on aperçoit 17 spires, la dernière est sous un premier isolant
Blindage relié au point froid du primaire (la patte de gauche sur la photo)
Cela permet d’atténuer les courants transitoires via la capacité inter bobinage (120 à 160 pF typiques) vers le secondaire. Cette capacité est due à l’isolation entre primaire et secondaire.

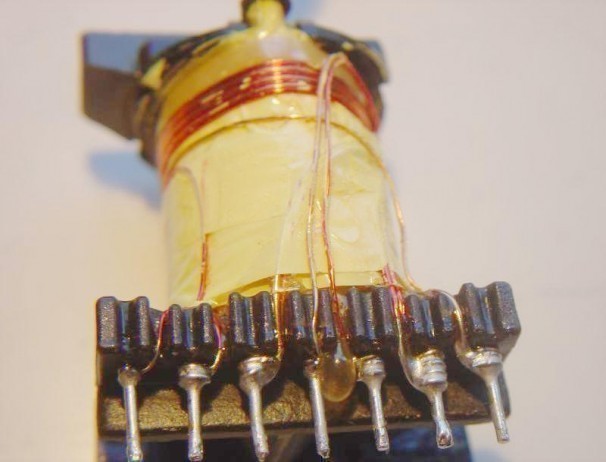

Enroulements secondaires du transfo (pour le 12V, -5V, -12V). Il s’agit de courant faibles (<2A).

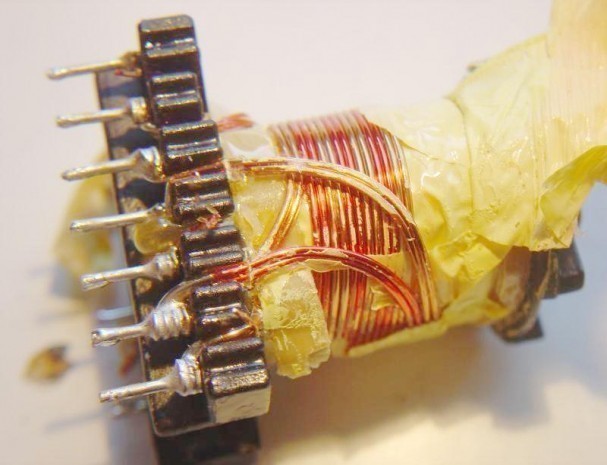

Enroulements secondaires du transfo (pour le +12V).
Il s’agit de courant de l’ordre de 15A. Les spires sont doublées.

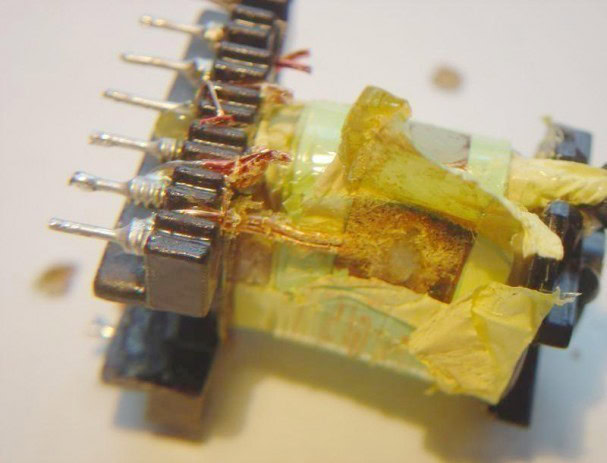

Fin des spires doublées (pour les sorties +5V et +12V) et début d’un ruban qui joue le rôle d’une spire
Ruban de cuivre.
Dans ce ruban circule la somme des courants de sortie. Il alimente la sortie +3,3V.

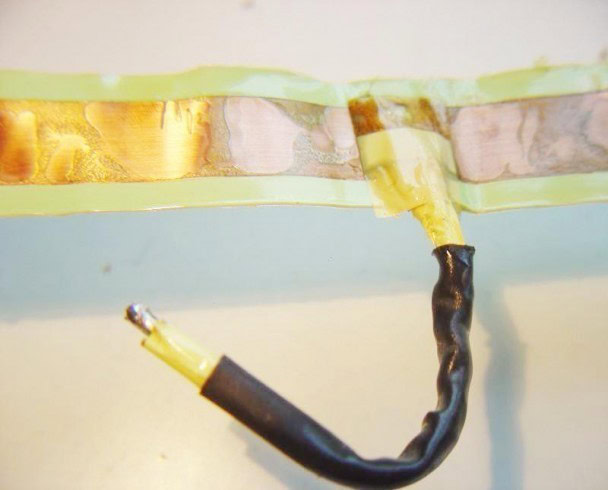

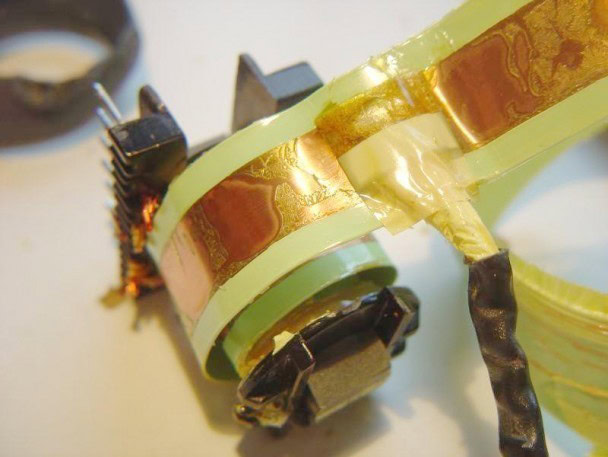

Ruban sorti du transfo : le point milieu qui sert de masse est soudé à mi-route sur le ruban
Sous le ruban : isolation électrique

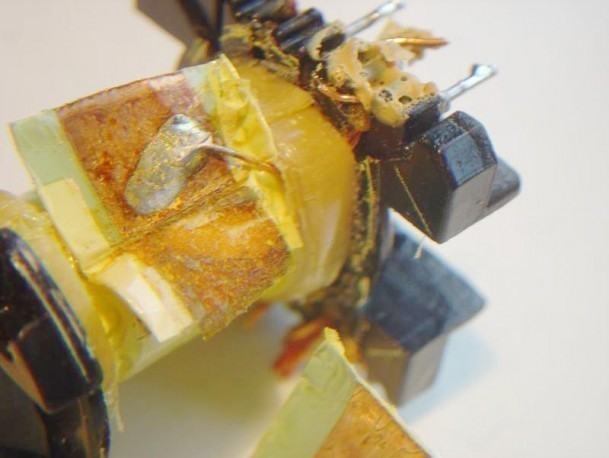

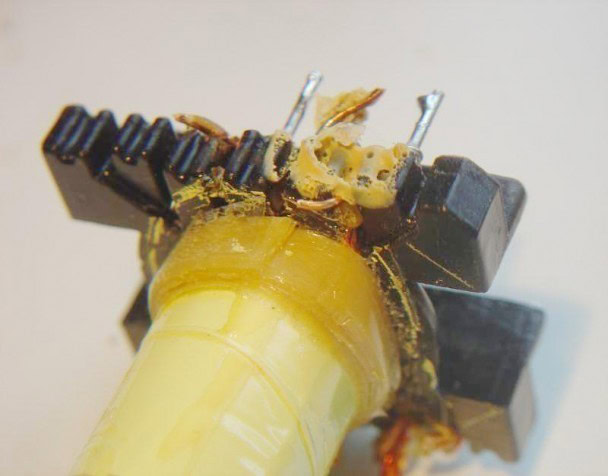

Petit blindage relié au point froid du secondaire (toujours pour minimiser les transitoires qui passent via la capacité inter bobinage)

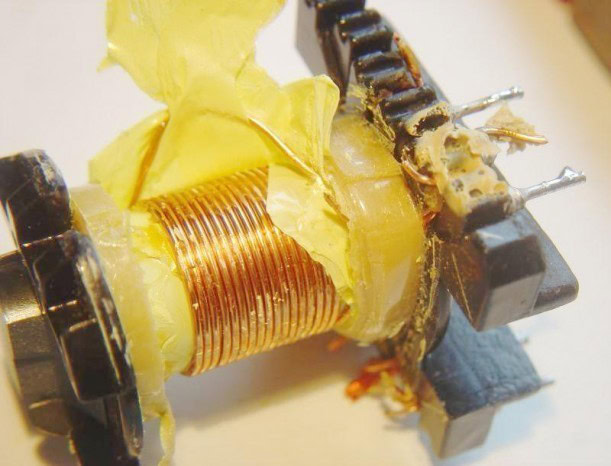

Demi-primaire placé sous le secondaire. Le secondaire est placé en sandwich entre les 2 demi-primaires pour un meilleur couplage et ainsi réduire l’inductance de fuite. Les 2 demi-primaires sont reliés sur une patte intermédiaire (entre les 2 pattes du primaire).

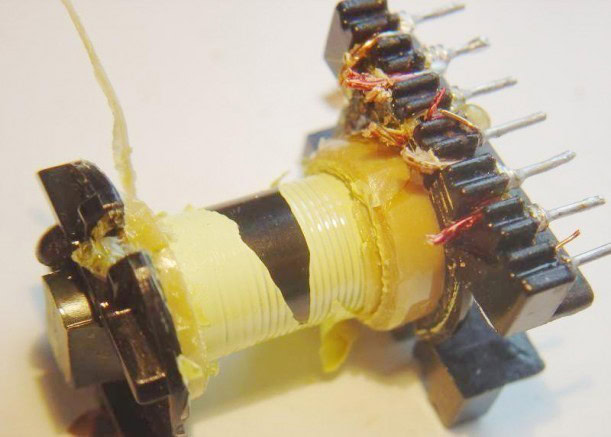

Après suppression de ce demi primaire, on voit la carcasse en plastique qui protège la ferrite et forme une isolation. La ferrite est isolante mais pas d’un point de vue des normes électriques les plus strictes.
Le schéma électrique du transfo est donc :
Schéma électrique du transfo (sans les enroulements auxiliaire basse puissance
Le secondaire est formé de 14 spires au total. Une spire correspond à 1,7V continu en sortie (après redressement, filtrage et régulation).
Conclusion sur les transfos d’alimentations de PC
Le démontage de ce transfo permet de comprendre l’empilement des bobinages pour réaliser un transfo. Le couplage magnétique et l’isolation électrique primaire/secondaire sont essentiels.
