Microcoupure électrique : définition et norme

Une microcoupure électrique est une interruption de la tension réseau sur une très faible durée. Les creux de tension (baisse de tension transitoire) peuvent créer des problèmes semblables aux appareils électriques. La norme CEI 61326-1 exige une certaine immunité aux microcoupures. 4 tests sont à réaliser avec un générateur de tension programmable simulant un réseau électrique avec microcoupures.



- 0% de la tension pendant 1 cycle



Une tension nulle est générée pendant 20ms (pour un réseau 50Hz). L'appareil testé peut présenter un dysfonctionnement temporaire mais ne doit pas nécessiter une intervention manuelle pour fonctionner à nouveau.



microcoupure electrique definition et norme 0

Système électronique lors d'une microcoupure : tension d'alimentation et Reset d'un microcontrôleur



- 40% de la tension pendant 10/12 cycles (10 cycles à 50 Hz ou 12 cycles à 60Hz)



Pour un réseau 230V, la tension vaut donc 92V efficaces (=230x0.40) pendant 200ms (pour un réseau 50Hz). L'appareil testé peut nécessiter une intervention manuelle pour fonctionner à nouveau.



microcoupure electrique definition et norme 1

Système électronique lors d'une microcoupure : tension d'alimentation et microcontrôleur



Le signal Reset bascule : le système a détecté la baisse de tension mais revient dans son état intial après le rétablissement de la tension...



- 70% de la tension pendant 25/30 cycles (25 cycles à 50 Hz ou 30 cycles à 60Hz)



Pour un réseau 230V, la tension vaut donc 161V efficaces (=230x0.70) pendant 500ms (pour un réseau 50Hz). L'appareil testé peut nécessiter une intervention manuelle pour fonctionner à nouveau.

Ces trois tests simulent des creux de tension.



microcoupure electrique definition et norme 2

Système électronique lors d'une microcoupure : tension d'alimentation et microcontrôleur



Le signal Reset ne bascule pas et l'alimentation reste stable. Aucun disfonctionnement perceptible.



- 0% de la tension pendant 250/300 cycles (250 cycles à 50 Hz ou 300 cycles à 60Hz).



Une tension nulle est générée pendant 5s. Cela revient à débrancher l'appareil pendant 5 secondes. L'appareil testé peut nécessiter une intervention manuelle pour fonctionner à nouveau. Ce dernier test simule une interruption plutôt qu'une microcoupure.



microcoupure electrique definition et norme 3

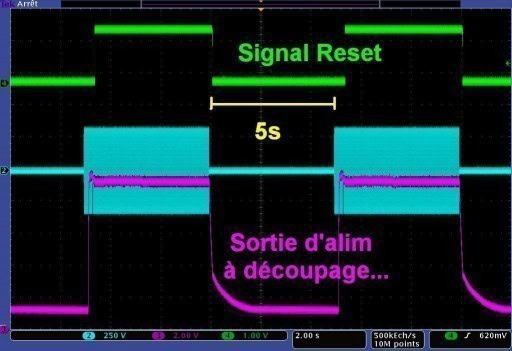

Système électronique lors d'une microcoupure : tension d'alimentation et microcontrôleur



L'alimentation redémarre correctement à chaque nouvelle présence du secteur



Fiabilité des tests



Le bon fonctionnement de l'appareil testé ne doit pas être aléatoire. Il faut faire suffisamment d'essais pour tester l'appareil de façon fiable. Ces tests de la CEI61326-1 ne permettent pas de prédire le comportement d'un appareil dans tous les cas de creux de tensions variables ou d'interruption de la tension.



microcoupure electrique definition et norme 4



Origine des microcoupures et creux de tension



- Déclenchement d'un système de protection électrique puis réalimentation automatique (réseau/onduleur/groupe électrogène)

- Appels de courant transitoires (mise en route de moteurs, etc)

- Desserrage de borniers de connexions dans la distribution électrique
