Réalisation d'enceintes sono
Voici un exemple de réalisation détaillée d'enceintes sono professionnelles. Le choix des éléments, la construction, l'assemblage et les finitions des ces enceintes sont présentées dans cet article. Au final, les enceintes ressembleront à ceci :
![realisation d enceintes sono 0](/imagesarticles/24/realisation-d-enceintes-sono.jpg)
Réalisation achevée des enceintes sono professionnelles
Tout d'abord, les haut-parleurs de grave (38cm), les tweeter, les filtres :
![realisation d enceintes sono 1](/imagesarticles/24/realisation-d-enceintes-sono-0.jpg)
Tweeter utilisé dans les enceintes sono
![realisation d enceintes sono 2](/imagesarticles/24/realisation-d-enceintes-sono-1.jpg)
Filtre 2 voies DAP AUDIO pour le haut-parleur de grave et le tweeter
![realisation d enceintes sono 3](/imagesarticles/24/realisation-d-enceintes-sono-2.jpg)
Découpe des faces avant des enceintes à la scie sauteuse
![realisation d enceintes sono 4](/imagesarticles/24/realisation-d-enceintes-sono-3.jpg)
Faces avant des enceintes sono et peinture
![realisation d enceintes sono 5](/imagesarticles/24/realisation-d-enceintes-sono-4.jpg)
Event laminaire fixé à la face avant
Un renfort supplémentaire renforce la face avant entre le 38cm et le tweeter de l'enceinte.
![realisation d enceintes sono 6](/imagesarticles/24/realisation-d-enceintes-sono-5.jpg)
![realisation d enceintes sono 7](/imagesarticles/24/realisation-d-enceintes-sono-6.jpg)
![realisation d enceintes sono 8](/imagesarticles/24/realisation-d-enceintes-sono-7.jpg)
Enceintes sono professionnelles : réalisation en cours... et renfort intérieurs
![realisation d enceintes sono 9](/imagesarticles/24/realisation-d-enceintes-sono-8.jpg)
Mousse pour insonoriser l'intérieur des enceintes sono
![realisation d enceintes sono 10](/imagesarticles/24/realisation-d-enceintes-sono-9.jpg)
![realisation d enceintes sono 11](/imagesarticles/24/realisation-d-enceintes-sono-10.jpg)
Connexion des borniers des enceintes sono
![realisation d enceintes sono 12](/imagesarticles/24/realisation-d-enceintes-sono-11.jpg)
Fixation de l'embase (pour mettre l'enceinte sur pied)
![realisation d enceintes sono 13](/imagesarticles/24/realisation-d-enceintes-sono-12.jpg)
Poignée professionnelle pour enceinte sono professionnelle !
![realisation d enceintes sono 14](/imagesarticles/24/realisation-d-enceintes-sono-13.jpg)
![realisation d enceintes sono 15](/imagesarticles/24/realisation-d-enceintes-sono-14.jpg)
Mise en place du bornier de l'enceinte
![realisation d enceintes sono 16](/imagesarticles/24/realisation-d-enceintes-sono-15.jpg)
Vue de l'intérieur de l'enceinte : filtre et bornier montés
Voici à quoi ressemble l'assemblage presque terminé :
![realisation d enceintes sono 17](/imagesarticles/24/realisation-d-enceintes-sono-16.jpg)
![realisation d enceintes sono 18](/imagesarticles/24/realisation-d-enceintes-sono-17.jpg)
Enceintes sono en cours de réalisation...
![realisation d enceintes sono 19](/imagesarticles/24/realisation-d-enceintes-sono-18.jpg)

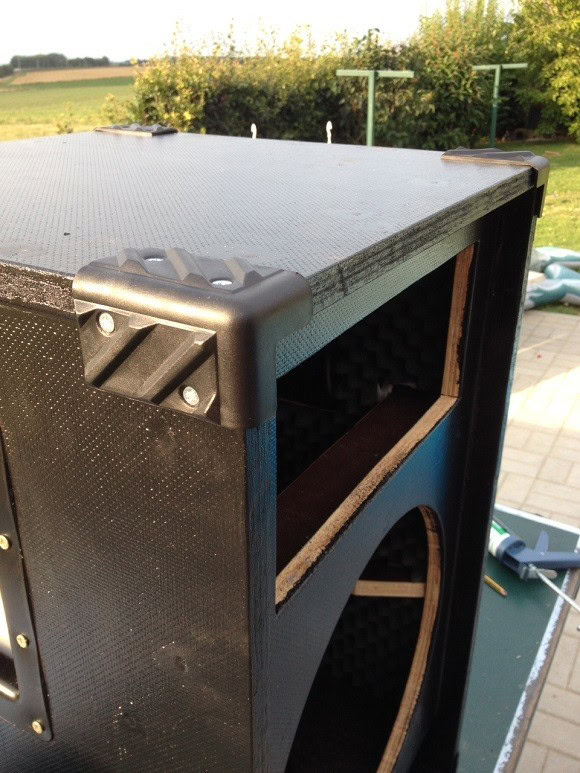

Ajout de coins de renfort sur les enceintes
![realisation d enceintes sono 20](/imagesarticles/24/realisation-d-enceintes-sono-19.jpg)
![realisation d enceintes sono 21](/imagesarticles/24/realisation-d-enceintes-sono-20.jpg)
Profilés métalliques montés sur l'enceinte sono
![realisation d enceintes sono 22](/imagesarticles/24/realisation-d-enceintes-sono-21.jpg)
![realisation d enceintes sono 23](/imagesarticles/24/realisation-d-enceintes-sono-22.jpg)
Montage et connexion des haut-parleurs de l'enceinte sono
![realisation d enceintes sono 24](/imagesarticles/24/realisation-d-enceintes-sono-23.jpg)
Ampli de sono adapté aux enceintes sono réalisées (DAP AUDIO PALLADIUM P1600)
Mot du constructeur de ces enceintes sono
"J'ai placé des woofer DAP AUDIO AB-15 400w RMS 103db w/m, et des moteur aigües DAP AUDIO DD-1 de 1,4" sur des grands pavillons DAP AUDIO HP-3, ce qui m'a obligé à augmenter la hauteur des enceintes à 70cm. Le tout est filtré par un filtre passif 2 voies DAP AUDIO également. Les connectiques se font par un bornier double SPEAKON + des attaches fils au cas ou des SPEAKON ne sont pas disponibles. Tous les fils sont de diamètres 1,5² dont les extrémités ont été étamées à la soudure.Pour la caisse, les panneaux de bois marin 18mm sont collés et vissés et étanches par l'application d'un sillicone-colle partout. L'intérieur est capitonné par un isolant accoustique collé sur les parois. Le tout est peint avec une peinture acrylique. J'ai placé des coins et des cornières ainsi que des pieds en caoutchouc dur et des poignées de transport. Le poids est de 34kg par enceinte.Résultat: Puissance et qualité sont au rendez-vous et surtout, aucune vibration n'est présente, grâce à l'utilisation de tasseaux de renfort de dimenssion importante.Les enceintes sont alimentées par un ampli DAP AUDIO PALLADIUM P1600 traité par un équaliseur BEHRINGER.Le rendu est vraiment impressionant!Bon travail aux futurs constructeurs..."
Remerciements
Un grand merci pour cette belle réalisation à Raphael Verraghen !
![realisation d enceintes sono 25](/imagesarticles/24/realisation-d-enceintes-sono-24.jpg)
![realisation d enceintes sono 26](/imagesarticles/24/realisation-d-enceintes-sono-25.jpg)
Enceintes sono de qualité professionnelle : prêtes à être utilisées en grandeur nature !
