Cet article présente l’intérieur d’un ampli de sono : l’ampli Audiophony AS402. L’alimentation est confiée à un transfo torique classique et l’ampli est basé sur des transistors bipolaires de puissance eux aussi classiques.

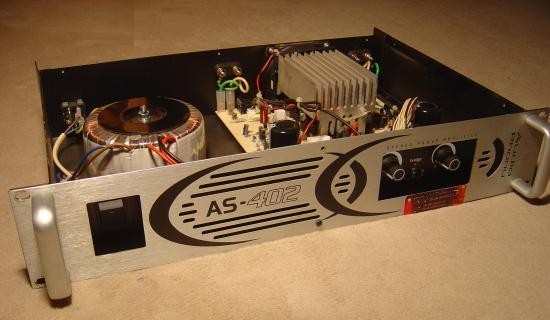

Voici donc l’intérieur d’un ampli Audiophony AS402.
ampli Audiophony AS402 vu de face
Ampli Audiophony AS402
Données constructeur de l’ampli Audiophony AS402.
Audiophony donne ces performances pour l’ampli AS402 :
Puissance : 2 X 100 W RMS à 8 Ohms, 2 X 200 W RMS à 4 Ohms
Alimentation à transfo torique de l’AS402

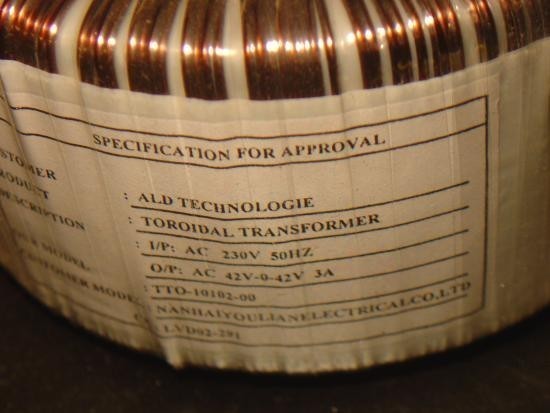

Le transfo torique donne 2 x 42V et 3 A nominaux, ce qui fait 252 VA.
Transfo torique de l’ampli Audiophony AS402
Il semble construit sur mesure pour cet ampli de sono.

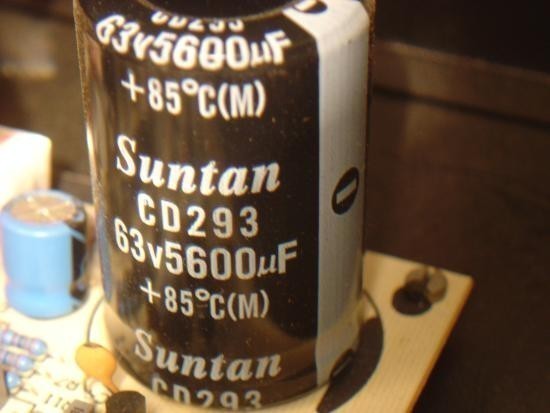

Les condensateurs de filtrage sont des 5600 uF / 63 V.
Condensateur de filtrage 5600 uF / 63 V.
Pour une tension secteur de 230 V, on mesure aux bornes de ces 2 condensateurs 61 V. La marge est faible puisque leur tension nominale est de 63 V. Des modèles 80 V auraient assuré une plus grande marge. En effet, la tension est proportionnelle à la tension d’entrée du secteur.
La valeur des condensateurs est plutôt faible, mais c’est habituel pour les amplis de sono contrairement aux amplis hifi.
Schéma de l’alimentation de l’ampli Audiophony AS402
Ampli de puissance AS402
L’ampli de puissance repose sur un circuit imprimé qu’on rencontre chez d’autres marques comme par exemple Expelec (ampli PXA2800, 2 x 140 W RMS à 4 Ohms et 2 x 100 W RMS à 8 Ohms, basé sur un transfo torique 2 x 30 V 160 VA). Le radiateur a aussi la même forme que chez Expelec. Les transistors de puissance sont la classique paire 2SC5200 (NPN) et 2SA1943 (PNP) comme dans le PXA2800. On les retrouve dans de nombreuses marques d’ampli comme QSC Audio. Leurs caractéristiques sont 230 V, 15 A, 150 W. Ici, on aurait pu imaginer de doubler les transistors (en parallèle) pour limiter leur échauffement. Une puissance de sortie de 200 W pour une seule paire 2SC5200/2SA1943 est à peu près le maximum qu’on peut en tirer sans danger.

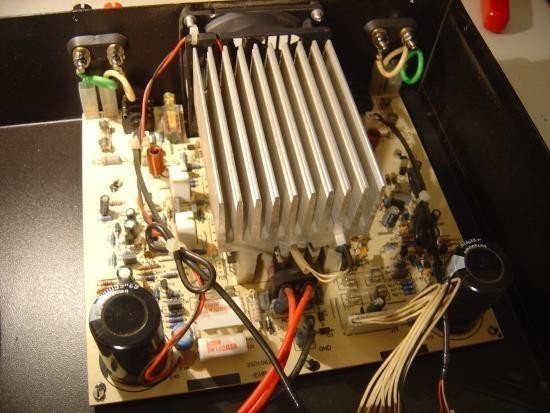

Ampli de puissance : un circuit imprimé et un radiateur utilisés par d’autres marques

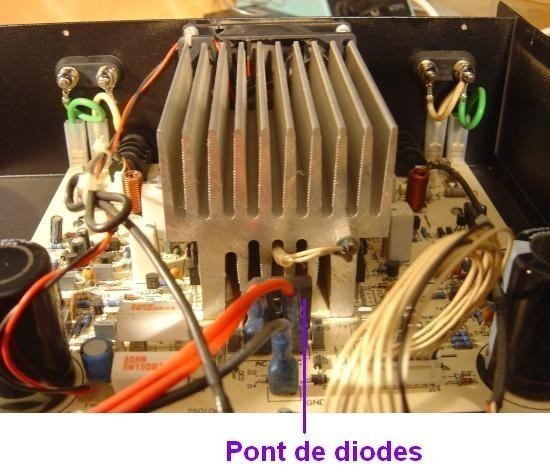

Pont de diodes placé dans le flux d’air
Ampli Audiophony AS402 possède un radiateur en alu massif.

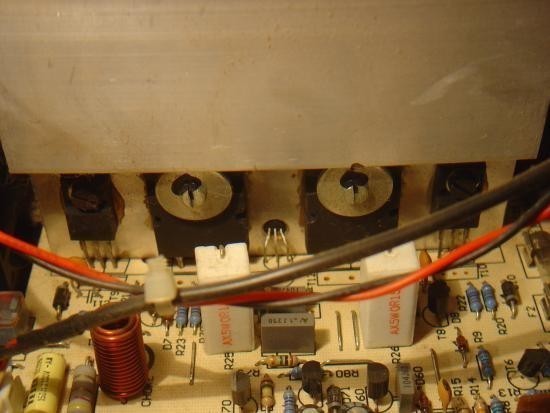

Transistors de puissance 2SC5200 et 2SA1943
Les 2 résistances blanches en forme de morceau de sucre sont les résistances d’émetteur. Elles servent à donner une tension image du courant. Cette tension permet la mise en service de la limitation de courant en cas de surcharge ou court-circuit à la sortie de l’ampli. Cela peut arriver si les enceintes sont connectées en jack.

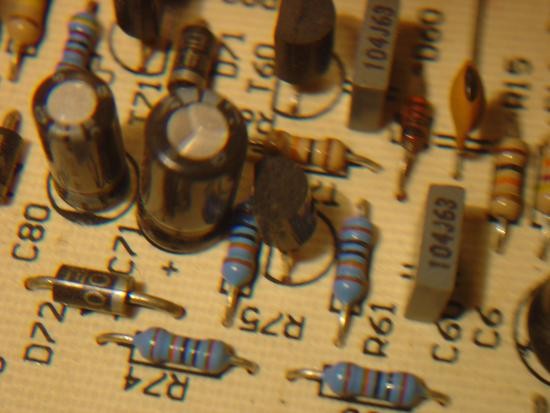

Le circuit imprimé est plutôt économique : simple face et composants traversants
Circuit imprimé de l’ampli Audiophony AS402
Réalisation de l’ampli Audiophony AS402
Le châssis de l’AS402 est en tôle peinte en noir. Les borniers arrière sont à visser sur les fils des enceintes :
Bornier haut parleur de l’ampli

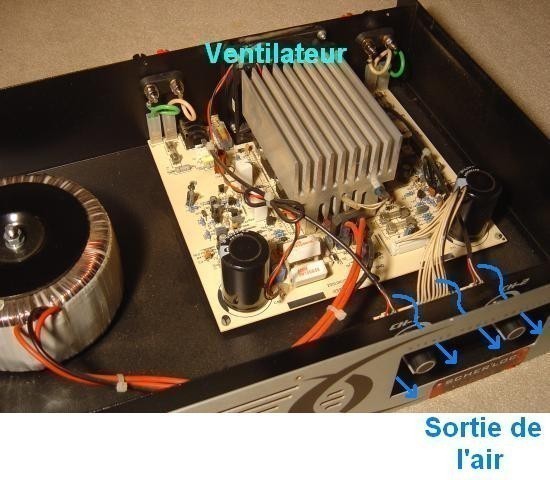

L’air soufflé par le ventilateur sort par la face avant qui est constituée de 2 moitiés, l’une en retrait de l’autre. Les larges ouvertures sont discrètes et permettent largement la sortie de l’air réchauffé. Les potentiomètres de volume et les LED y sont fixées.
Sortie d’air par la face avant (autour des potentiomètres) de l’ampli Audiophony AS402.
Potentiomètres et LED de l’ampli (vue de haut)

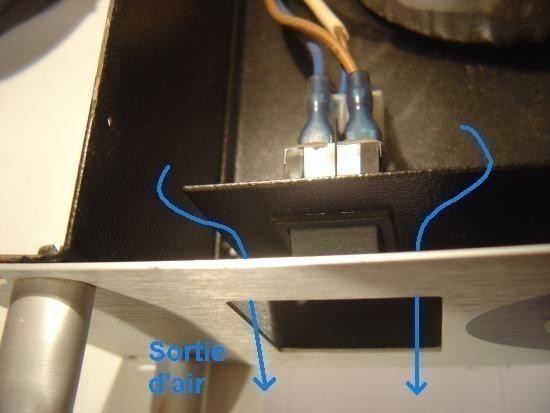

De même, l’interrupteur est en retrait par rapport à la face avant et l’air sort aussi largement par l’ouverture :
Interrupteur en retrait et sortie d’air de l’ampli Audiophony AS402.
Le retrait de l’interrupteur, des potentiomètres et des LED offre ces avantages :
- protection mécanique (risque réduit d’être arraché lors des transports)
- aérations généreuses
- esthétique…
Conclusion sur l’ampli Audiophony AS402
Cet ampli de sono est basé sur un circuit imprimé classique et économique qu’on rencontre chez d’autres marques. Le châssis, en particulier la face avant, offre une esthétique propre à Audiophony et une aération efficace.
