Réalisation enceintes acoustiques amplifiées PC

Voici une réalisation ultra rapide et très économique de petites enceintes amplifiées pour ordinateur ou téléphone portable. Cet article détaille les étapes pour réaliser ces enceintes pour un prix très limité.

Une paire d'enceintes amplifiées pour PC peut se réaliser avec des planches en agglo, des haut parleurs de TV et un peu d'électronique.

realisation enceintes acoustiques amplifiees pc 0

Réalisation très artisanale d'enceintes amplifiées pour PC

Ampli des enceintes

L'ampli choisi pour les enceintes est le LM386. C'est un boitier DIP8 qui fonctionne sans radiateur et qui peut fournir jusqu'à 1W efficace. C'est suffisant pour des enceintes amplifiées pour PC. La version la plus simple est présentée ici :

Ampli très simple avec LM386

Le schéma est la version minimaliste pour faire fonctionner un LM386. Il a été adapté à une alimentation secteur et non une pile de 9V (voir partie "Alimentation des enceintes").

realisation enceintes acoustiques amplifiees pc 1

Schéma d'un ampli des enceintes amplifiées avec LM386

Il faut évidemment 2 amplis pour des enceintes stéréo.

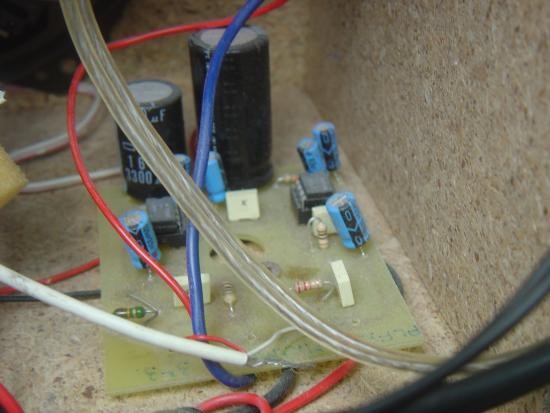

realisation enceintes acoustiques amplifiees pc 2

Circuit imprimé avec les 2 LM386 pour les enceintes amplifiées

Réglage de volume des enceintes amplifiées

Le volume des enceintes se règle par un potentiomètre double (stéréo). La patte du milieu correspond au curseur et se connecte à l'entrée de l'ampli. La masse de l'ampli et la masse du minijack sont communes.

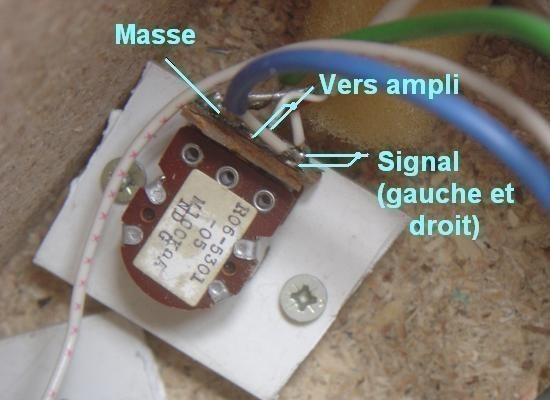

realisation enceintes acoustiques amplifiees pc 3

Vue arrière du potentiomètre stéréo des enceintes

realisation enceintes acoustiques amplifiees pc 4

Signal (gauche et droit) arrivant par le minijack (branché au PC, au mp3, etc)

Alimentation des enceintes

Ultra classique, l'alimentation des enceintes repose sur un transfo 6V (qui donne en fait plutot 7V ou 8V à vide), un pont de diode, et un condensateur de filtrage 4700uF/16V. On peut associer plusieurs condensateurs en parallèle (par exemple 2x2200uF). La valeur de la capacité n'est pas critique. Un minimum de 1000uF est recommandé pour limiter la ronflette (100Hz) due à l'ondulation de la tension d'alimentation.

realisation enceintes acoustiques amplifiees pc 5

realisation enceintes acoustiques amplifiees pc 6

Schéma de l'alimentation des enceintes amplifiées

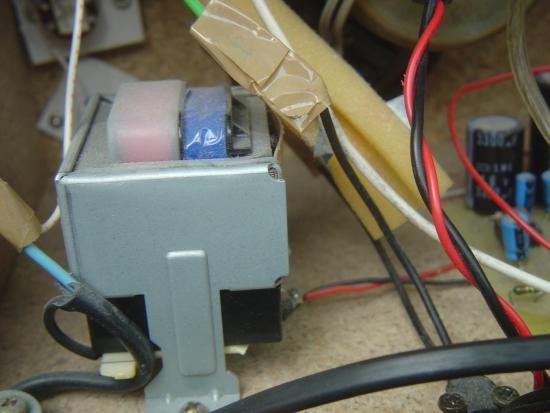

realisation enceintes acoustiques amplifiees pc 7

Transfo 6V / 5VA des enceintes amplifiées

Haut parleurs des enceintes amplifiées

Il s'agit d'un petit système 2 voies ("boomer" + tweeter) récupérés d'une ancienne TV cathodique des années 1990. La forme ovale est typique. Le filtrage (bobine + condensateur) est démonté de la TV et peut tout à fait être réutilisé ici.

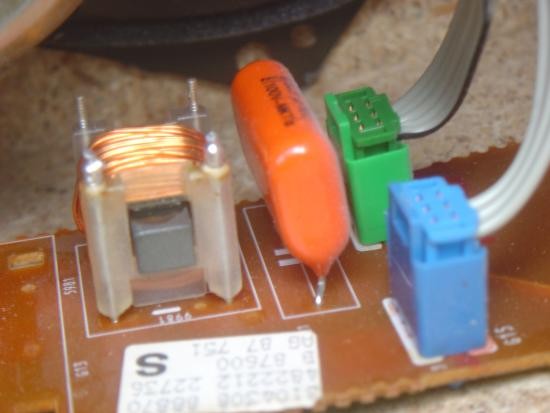

realisation enceintes acoustiques amplifiees pc 8

Filtre des haut parleurs des enceintes amplifiées

En observant les pistes, on reconstitue le schéma; il s'agit d'un ordre 2 pour le tweeter :

realisation enceintes acoustiques amplifiees pc 9

Filtre des haut parleurs des enceintes

Pour les bricoleurs, on peut tout à fait supprimer la bobine. On obtient alors un filtre d'ordre 1 pour le tweeter. Pour des enceintes de 50W et moins, cette solution très simple est acceptable et très économique. Le condensateur doit être non polarisé.

realisation enceintes acoustiques amplifiees pc 10

Version simplifiée du filtre : un simple condensateur !

Pour diminuer les aigus, réduire la valeur du condensateur

Pour augmenter les aigus, augmenter la valeur du condensateur

Ce réglage permet de modifier la fréquence de coupure du filtre. 3.3uF est une bonne valeur pour un premier essai.

Réalisation des enceintes amplifiées

Des planches en aggloméré de 12mm font l'affaire. On en trouve en magasin pour moins de 8 euros le m². Ici, le format des enceintes est de 20 x 22cm.

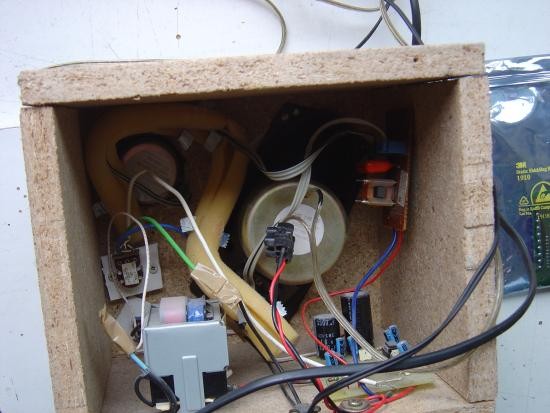

realisation enceintes acoustiques amplifiees pc 11

Vue de l'arrière des enceintes

Pour l'acoustique, il faut éviter une forme carrée ou cubique, sinon des résonances internes dégradent la réponse en fréquence.

Rendu des enceintes amplifiées

Le réglage de volume est efficace et le niveau sonore est tout à fait correct pour cette réalisation qui peut sembler bas de gamme.

Bande passante : 90 - 16000 Hz

Niveau sonore max : 85dB à 1 mètre

Consommation : 1 à 4W environ

La qualité du son est au moins aussi bonne que la plupart des mini enceintes amplifiées en boitier plastique !

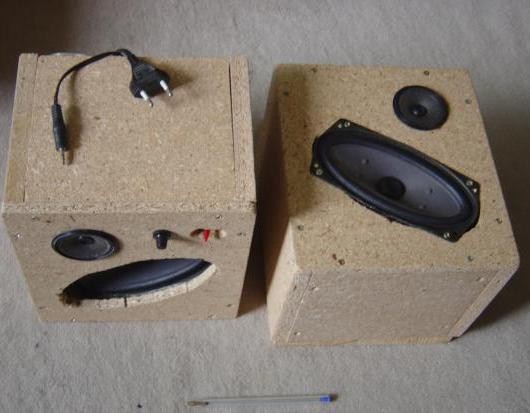

realisation enceintes acoustiques amplifiees pc 12

Enceintes amplifiées prêtes à l'emploi
