Régulateur de tension LM317 : montages

Classiques ou astucieux, les montages à bases du régulateur de tension LM317 sont nombreux et aideront à la conception d'alimentations stabilisées, mais aussi de fonctions logiques de comparaison avec un seuil. Le LM317 est un composant électronique très utilisé.

Voici différents montages à partir du régulateur de tension LM317.

Description du régulateur LM317

Le LM317 est un régulateur série à 3 pattes capable de fournir 1,5 Ampère sur une tension de sortie qui va de 1,25 à 37 Volts. Le LM317 est d'une facilité d'utilisation exceptionnelle et nécessite seulement 2 résistances externes pour fixer sa tension de sortie. De plus, la réjection de l'alimentation ainsi que l'insensibilité aux impacts de charge en font un régulateur avantageux. Le LM317, en boitier standard, se manipule aisément.

Le LM317 est protégé contre les courts-circuits, la surchauffe, même si la patte d'ajustement se trouve accidentellement déconnectée.

Normalement, aucun condensateur n'est nécessaire, à moins que le LM317 soit à plus de 15 cm de condensateurs déjà en place. Un condensateur supplémentaire permet d'augmenter encore la réjection de l'alimentation.. Etant donné que le LM317 est "flottant" (pas de connexion directe à la masse), il ne voit que la tension entre son entrée et sa sortie, il peut réguler des alimentations de 100 Volts et plus, dans la mesure où la tension maximale entrée - sortie n'est pas dépassée, c'est-à-dire que la sortie n'est pas court-circuitée.

Le LM317 est ainsi un régulateur ajustable simple, mais aussi programmable ou peut encore être utilisé en source de courant constant. Une coupure électronique peut être réalisée en reliant la patte d'ajustement à la masse, ce qui réduit la tension de sortie à 1,25 Volt. La plupart des charges consomment alors peu de courant.

Pour de plus fort courants, le LM150 (3A) et le LM138 (5A) sont aussi utilisables. Pour des tensions négatives, le LM137 convient.

En résumé, le LM317 offre :

- précision de la tension de sortie : 1%

- courant de sortie : 1,5 A minimum (2,2 A typiques)

- protection contre les courts-circuits

- limitation en courant indépendante de la température

- réjection de l'alimentation : 80 dB

- dissipation totale Ptot (boitier à 25°C) : 25 Watts

Comment brancher un LM317

En boitier TO220, le LM317 doit se connecter ainsi :

regulateur de tension lm317 montages 0

Brochage (pinout) du LM317

  • Vout : sortie (reliée au boitier "Tab")
  • Vin : entrée
  • ADJ : patte d'ajustement

Note : ce n'est pas identique au régulateur 7805 ! Il n'est pas compatible broche à broche.

Le boitier ("Tab") est relié à la patte du milieu qui est la sortie : "Tab is output" comme on dit de l'autre côté de la Manche.

Montages du régulateur de tension LM317

Ci dessous, plus de 10 montages à base de LM317 sont présentés.

Alimentation stabilisée 1,25 à 25 Volts

Voici une alimentation ajustable de 1,25 à 25 Volts :

regulateur de tension lm317 montages 1

LM317 en alimentation stabilisée (montage de base)

La tension de sortie vaut : 1,25 Volt x (1 + R2/R1)

Pour un fonctionnement correct, la tension d'entrée doit être supérieure de 3 Volts à la tension de sortie maximale. Si la sortie du LM317 doit pouvoir aller jusqu'à 25 Volts, la tension d'entrée doit être de 28 Volts minimum.

R1 ne doit pas dépasser 240 Ohms pour garantir au moins 5 mA de courant de sortie. Si cela n'est pas respecté, la tension de sortie devient plus élevée et n'est plus régulée.

Le LM317 n'est pas intéressant pour des courants de sortie faibles (quelques mA), mieux vaut alors choisir des régulateurs "micropower".

Alimentation stabilisée 5V / 1A avec coupure

regulateur de tension lm317 montages 2

LM317 en alimentation stabilisée avec coupure

La tension de sortie vaut 5 Volts si l'entrée TTL n'est reliée à rien ou à la masse. Lorsque l'entrée TTL est à 5 Volts, le transistor court-circuite R2 et la tension de sortie passe à 1,25 Volt. Avec une alimentation de 1,25 Volt, la plupart des circuits consomment très peu et sont ainsi en veille.

Temporisation sur alimentation stabilisée 15V

regulateur de tension lm317 montages 3

LM317 en alimentation avec temporisation

C1 se charge progressivement par R3 et assure via T1 ainsi une montée en tension très progressive à la sortie. La constante de temps vaut R3 x C1. D1 assure une décharge rapide de C1 lorsque la tension d'entrée est coupée.

Alimentation stabilisée 1,25 à 25 Volts améliorée

Voici le schéma avec LM317 :

regulateur de tension lm317 montages 4

LM317 en alimentation stabilisée

L'ajout de C3 fait passer la réjection de l'alimentation de 60 à 80 dB. D1 évite que la patte ADJ du LM317 soit à un potentiel supérieur à la patte de sortie si la sortie est court-circuitée par exemple.

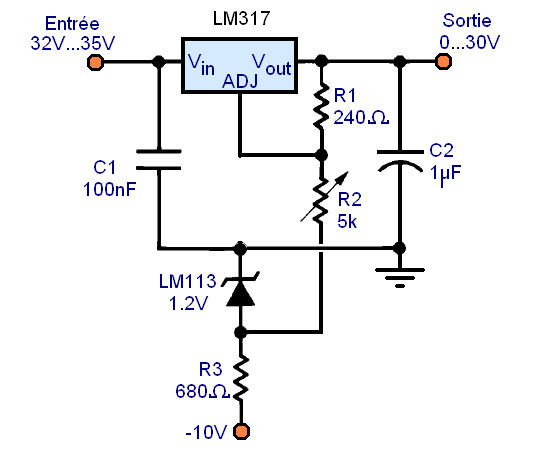

Alimentation stabilisée 0V à 25V

Pour pouvoir descendre jusqu'à 0V avec un LM317 :

regulateur de tension lm317 montages 5

LM317 en alimentation stabilisée

La tension de sortie vaut : 1,25 V x R2/R1

Ici, le LM113 est une diode zener de 1,2V polarisée par R3. En reliant R2 au potentiel de -1,2V, on permet au LM317 de fournir une tension qui "commence" à 0V au lieu de 1,25V.

Source de courant 1A à LM317

Le montage du LM317 en source de courant (en fait, en limiteur de courant) :

regulateur de tension lm317 montages 6

Source de courant à LM317

Le courant de sortie vaut 1,25V/R1. Cette source de courant fonctionne tant que la tension de sortie ne s'approche pas trop de la tension d'entrée (chute de tension Vin-Vout = 2,0V à 1A). Attention aussi à la dissipation thermique du LM317 si la différence Vin-Vout est trop grande.

Source de courant variable à LM317

Voici le schéma de la source de courant (pour chargeur de batterie par exemple) :

regulateur de tension lm317 montages 7

Source de courant variable à LM317

Le courant de sortie vaut 1,25V/P1. P1 est un potentiomètre de puissance.

Alimentation stabilisée limitée en courant

regulateur de tension lm317 montages 8

La tension de sortie est défnie par 1,25 V x (1 + (R2/R1)). Lorsque la tension aux bornes de R3 atteint 0,6 V, le transistor entre en conduction et réduit la tension aux bornes de R2 et donc la tension de sortie.

Le courant de court-circuit est défini par : 0,6 V / R3

On choisit R4 = 2.R3 pour que la tension aux bornes de R4 atteigne 1,2 V (2 x 0,6 V) et compense la tension entre Vout et ADJ. La tension de sortie tombe ainsi bien à 0V.

Alimentation double à 2 LM317

regulateur de tension lm317 montages 9

Alimentation double à 2 LM317

Le potentiomètre R2 ajuste les 2 tensions de sorties qui sont toujours identiques, sauf en cas de court-circuit. R1 assure la charge minimum de 10mA (valeur recommandée par le constructeur dans ce cas).

Montage de 2 LM317 en parallèle : alimentation 3A

regulateur de tension lm317 montages 10

LM317 en parallèle

R2 ajuste la tension de sortie. R3 et R4 assurent un équilibrage des courant de sortie. La chute de tension à 3 A est de :

1,5A x 0,22 Ohm = 0,33V

Chargeur 13,8V pour batterie de voiture avec LM317

regulateur de tension lm317 montages 11

Chargeur de batterie avec LM317

Il s'agit d'une source de tension limitée en courant.

L'impédance de sortie élevée permet de réduire le courant lorsque la batterie est pleine.

Chargeur pour piles non rechargeables

Pour créer une tension de 1,70V, un régulateur LM317 fait très bien l'affaire.

regulateur de tension lm317 montages 12

regulateur de tension lm317 montages 13

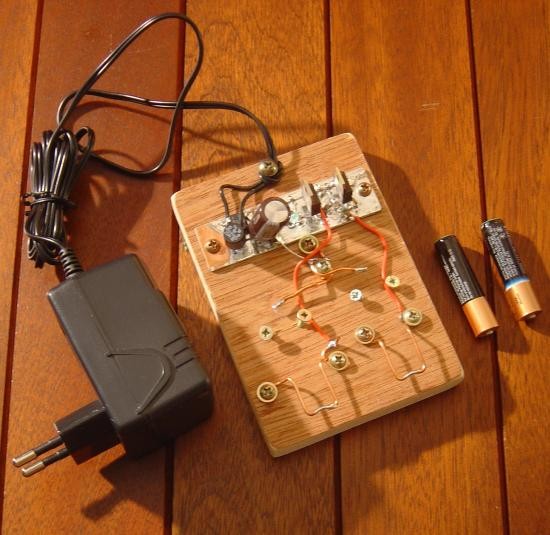

Chargeur artisanal pour piles non rechargeables !

regulateur de tension lm317 montages 14

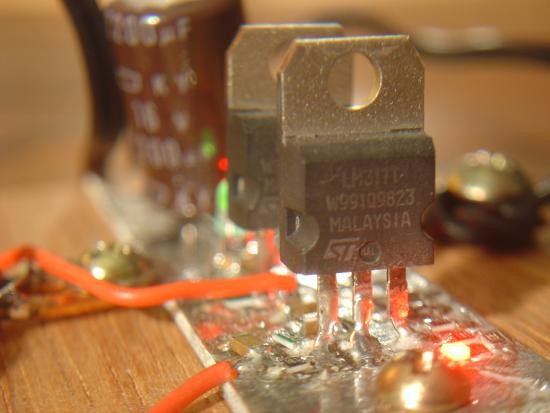

Détail sur les 2 LM317 de cette réalisation...

Tension de sortie = 1,25 V x (1 + R2/R1) = 1,25 V x (1 + 75/220) = 1,68 V

On peut remplacer R2 (et non R1 !) par un potentiomètre de 100 Ohms. La valeur de R1 est liée au fonctionnement du LM317 et ne doit pas être modifiée.

Pour plus de détails sur le chargeur de piles non rechargeables :

Chargeur 1,7V pour piles alcalines

La résistance R se calcule pour limiter le courant de charge à 100 mA (une bonne valeur pour commencer):

R = (Tension d'entrée - 3,3V) / 0,1A

La tension 3,3 V est la tension approximative sur la patte Vin du LM317. Elle vaut sa tension de sortie (1,68 V) additionnée à la tension de déchet (1,6 V environ pour 100 mA).

Montages avec régulateur TL431

Si vous cherchez d'autres montages d'alimentations stabilisées diverses, le TL431 peut aussi être utilisé :

Montages avec TL431

Conclusion sur le LM317

Le LM317 est facile d'utilisation pour réaliser des alimentations stabilisées en tension et/ou limitées en courant. La consommation de repos de 5mA minimum du LM317 ne le rend pas avantageux pour des montages très faible consommation. En revanche, son courant disponible de 1,5 A minimum et ses protections le rendent polyvalent pour bien des applications.

regulateur de tension lm317 montages 15

LM317 monté sur un dissipateur

Nu
jeudi 8 décembre 2011 08:42

aluile

Tatan
lundi 23 septembre 2013 11:01

bonjour, bravo pour se poste, j'aimerais savoir si les résistances à placer dans le montage de deux lm317 en parralélle son des résistances de puissance? merci

nina67 Nina67
lundi 23 septembre 2013 12:17

Bonjour, Les résistances n'ont pas besoin d'être de forte puissance vu que même si il circule 1A, la dissipation ne sera que 0.22 x 1² = 0.22W. Cela dit, on peut tout de même choisir des résistances 1W pour être sur (en cas de court circuit sur la sortie, le courant limite peut atteindre 2.5A environ). Cordialement

Tatan
lundi 23 septembre 2013 14:00

super, merci pour la réponse rapide, bien cordialement

Tatan
lundi 23 septembre 2013 14:47

juste pour être bien sûre, est ce que ce montage diminue ou coupe la tension de sortie quand elle s'approche trop de la tension d'entrée? dsl pour toutes c'est questions, je débute. merci, cordialement

Jonas
vendredi 12 février 2016 17:24

Toutes mes excuz pr une question bête.Si la pile est non rechargeable,pourquoi faire encore un chargeur pr la recharger?.Elle ne va pas s'eclater?.merci.

nina67 Nina67
lundi 15 février 2016 21:20

Bonjour Jonas, vous pouvez réaliser un chargeur pour piles alcalines standard non rechargeables. Le montage limite la tension à 1,65V environ, ce qui évite à la plupart des piles d'exploser (fuites). http://www.astuces-pratiques.fr/electronique/chargeur-de-piles-non-rechargeable-realisation

Bino
samedi 9 juillet 2016 17:05

pour une tension d'entrée 5.34V , quelles sont les valeur de résistances afin d'avoir une tension de sortie 5V merci

nina67 Nina67
lundi 18 juillet 2016 05:18

Bonjour Bino, Il ne sera pas possible de faire du 5V à partir de 5.34V, le LM317 présente une chute de tension de 2V environ. Au mieux, on pourra obtenir autour de 3.3V à partir de 5.34V. Il faut un régulateur linéaire "low drop" (LDO). Par exemple, le LM2940 (existe en version de tension fixe 5.0V). Cordialement

Chimère
mercredi 14 septembre 2016 04:27

Bonjour, ... je tombe sur votre post en cherchant partout un schéma... Celui d'un régulateur de tension pour une vieille moto. La bobine sort une centaine de watts, la tension évoluant entre 2/3v à bas régime et plus de vingt quand on monte dans les tours. Il y a un redresseur, mais le régulateur est mort. Je cherche donc le schéma d'un régulateur capable de bloquer à 6 volts -comme d'origine - ou à 12 volts - plus facile de trouver des ampoules ! - le courant produit par la bobine... Je suis une pince en électronique ( mais je peux échanger contre des travaux au tour ou à la fraise ) et de toutes mes recherches je n'ai tiré que la nécessité d'un triac... Et la complexité du choix de celui-ci qui doit couper dès le démarrage et être bien adapté et bien épaulé par zeners et résistances adéquates... Si vous avez cinq minutes pour me conseiller... Très cordialement

nina67 Nina67
jeudi 15 septembre 2016 07:16

Bonjour Chimère, j'ai trouvé ce lien qui peut donner une idée d'un régulateur rudimentaire... http://www.motos-anglaises.com/phpBB3/viewtopic.php?t=27432

Dama galledou
vendredi 21 octobre 2016 18:57

je besoin des composants d'une alimentation stabilisée variable de 0v à 12v à la sortie ??

nina67 Nina67
samedi 22 octobre 2016 15:33

Bonsoir Dama galledou, il faut utiliser le montage avec le LM113 en plus du LM317 pour pouvoir descendre à 0V.

Saffi
dimanche 23 octobre 2016 17:23

superbe ,merci beaucoup pour cette explication .

Maroly
samedi 21 janvier 2017 10:14

Bonjour . Merci pour ton poste. Ce fut un coup de pouce. Je cherche un régulateur 12v / 2.5A. En fait j'ai un montage qui fonctionne sous 12v / 2.5vA. Je veux utiliser les batteries d'onduleur 12V. Mais il me semble que le courant débité est élevé pour mon montage. Donc je veux maintenir la tension et réguler le courant I autour de 2.5A.

Nina-67
lundi 23 janvier 2017 12:48

Bonjour Maroly, vous pouvez expérimenter le LM350 qui fait 3A. Cordialement

14FRS570 14FRS570
dimanche 13 août 2017 14:12

Bonjour à toutes et tous. Un petit post pour vous signaler qu'une pile n'est en aucun cas rechargeable, ce n'est ni plus ni moins qu'une intention dangereuse. Risque d'explosions et de graves brulures. Tout comme mettre des piles au fours ou au réfrigérateur.
Les accus eux rechargeable de par leur conception.
A bon entendeur. Et à vos risques et périls.
Eric Dombey

14FRS570 14FRS570
dimanche 13 août 2017 14:13

Bonjour à toutes et tous. Un petit post pour vous signaler qu'une pile n'est en aucun cas rechargeable, ce n'est ni plus ni moins qu'une intention dangereuse. Risque d'explosions et de graves brulures. Tout comme mettre des piles au fours ou au réfrigérateur.
Les accus eux rechargeable de par leur conception.
A bon entendeur. Et à vos risques et périls.
Eric Dombey

Georges de Villette Georges de Villette
mardi 1 mai 2018 06:58

Bonjour tout le monde .
Peut on marier le schéma ( 0v / 30v ) avec les LM317 en parallèle ?
Si oui , peut on mettre plus de 2 LM317 ?
Merci de votre réponse .
Georges

nina67 Nina67
mercredi 2 mai 2018 07:31

Bonjour Georges, j'ai trouvé ce schéma où les LM317 sont en parallèle. L'équilibrage des courants ne se fait pas forcément très bien. Lorsqu'un LM317 arrive à son courant maximum, sa tension de sortie chute légèrement jusqu'à ce qu'un autre LM317 vienne à son secours en parallèle, et de même pour le troisième. Cordialement

Slownners
mercredi 8 août 2018 09:44

Salut,
Il me semble que la formule de Vout du premier montage est fausse. Lors de simulation elle ne marche pas..Personnellement j'ai déduit la formule suivante :Vout = (Vref/R1)*R2
(Vref = 1.25V pour le LM317)Celle-ci fonctionne correctement.
Mais sinon super boulot ;)

nina67 Nina67
mercredi 8 août 2018 12:25

Bonjour, non, la tension de sortie pour le régulateur de tension (montage le plus standard) vaut bien Vref  x (1 + R2/R1). Le calcul repose sur l'égalité des courant dans R1 et R2 qui est défini par R1/Vref (Vref étant imposée par le LM317). La tension aux bornes de R2 vaut (loi d'Ohm) : U(R2) = R2 x I(R2) = R2 x Vref / R1. La tension de sortie vaut la somme des tension aux bornes de R1 et aux bornes de R2 (=U(R1)+U(R2))., et vaut donc :Vout = Vref  + Vref x R2/R1 =  Vref  x (1 + R2/R1).
Cordialement

JEROME63
mardi 2 octobre 2018 10:36

bonjour,je souhaiterais pouvoir utiliser des accus de visseuse 18V dans des visseuses 14.4V. Pour faire simple je pensais utiliser 4-5 diodes en série mais dans ce cas plus moyen d'utiliser aussi les batteries d'origine en 14.4V.pensez vous qu'il existe une solution pas trop compliquée et surtout pas trop volumineuse pour y arriver (pas beaucoup de place libre dans le corps des machines)?Merci d'avance

nina67 Nina67
mardi 2 octobre 2018 13:59

Bonjour, il n'existera pas de solution à base de LM317 parce qu'il fait chuter la tension d'au moins 2V et par ailleurs ne délivre que 1.5A, ce qui est un peu limite pour une visseuse. Le plus simple, c'est les 4-5 diodes (suffisamment grosses !) avec peut-être un interrupteur en parallèle pour les court-circuiter (si la batterie est une 14.4V). Cordialement

Dan57m
mercredi 7 novembre 2018 14:03

Régulateur de tension LM317 : montages Régulateur de tension LM317 : montages bonjour Nina quelqu'un peut il m'aider  à tester ce module de puissance machine à laver hoover vhd 814 en milieu de cycle toute alimentation à disparue plus de témoins rien ne ce passe  après les premiers Control sécurité porte,  platine de commande ,condensateur, ect ....tout est en bon état le 220v arrive bien sur la platine  mais  rien en sortie apparemment.  ci joint photo de la platine recto verso dans l 'attente de vous lire merci

nina67 Nina67
samedi 10 novembre 2018 15:49

Bonjour, excusez moi le retard de ma réponse. Il me semble voir un composant traversant pour la puissance (en vertical sur la photo) C'est peut être ce contrôleur qui est HS. Je pense que cette carte toute seule ne peut pas fonctionner. On ne voit pas de transfo d'alim à découpage. SUr le condensateur chimique, on doit trouver environ 320V continus (attention danger !). Cordialement

JBH30
jeudi 4 juillet 2019 10:10

Bonjour Nina,J'ai testé l'un de ces superbes montages, pour alimenter ma carte qui pilote deux moteurs pas à pas.
A vide, j'arrive à régler mon montage très précisément à 9V, mais dès que les moteurs entrent en jeu, la tension chute autour de 2.5 V (autant dire qu'ils ne bougent pas beaucoup !)Comment puis-je régler ce problème de chute de tension dû à la charge ? Sachant que les moteurs ne tournent pas en permanence !Merci d'avance !JB

JBH30
jeudi 4 juillet 2019 10:11

Je précise que j'utilise un transfo AC240V vers DC 15V, 1.5A
JB

nina67 Nina67
jeudi 4 juillet 2019 15:17

Bonjour, il se peut que le courant fourni par l'adaptateur ne suffise pas. Mesurez la tension 15V et vérifiez si elle chute autour de 4,5V quand la sortie du LM317 chute autour de 2,5V. Si oui, c'est l'adaptateur qui n'est pas assez puissant. Si non, c'est que la limite du courant que peut donner le LM317 est atteinte. Cordialement

JBH30
jeudi 4 juillet 2019 17:17

Merci de votre réponse !
La tension en sortie de LM317 est à 2.5V environ, tandis qu'elle est toujours à 15V en sortie de transfo.
Dois-je faire un montage avec deux LM317 ?
Il me semblait que l'ampérage maxi était 1.5A ?
Bonne soirée, et merci,JB

nina67 Nina67
vendredi 5 juillet 2019 07:31

Bonjour, avez vous bien mis les condensateurs en entrée et en sortie du LM317 ? Vous pouvez aussi tenter le montage avec 2 LM317 en parallèle (le schéma avec les résistances 0.22 Ohm), ce qui permettra un courant double.

Chevin
vendredi 23 août 2019 07:40

bonjour,le montage 10 , chargeur de batterie de voiture ,la sortie et de 13,8v , combien de voltage faut'il en entrée ? , j'ai calculé RS(1+r2/r1) soit 0.22x(1+2,2/220)=0.2222 je ne comprends pas merci ,

nina67 Nina67
vendredi 23 août 2019 11:49

Bonjour, la tension doit être au minimum de 16V, idéalement entre 16V et 20V pour limiter la dissipation du LM317. La tension de sortie vaut 1.25V x (1.2k+120)/120 = 13.75V (pour le calcul, négliger Rs). Rs sert à augmenter l'impédance de sortie, mais on peut s'en passer. Cordialement

Vince2corte
dimanche 17 novembre 2019 17:53

Bonjour, Pour le montage de 2 LM317 en parallèle, je ne comprend pas l'intérêt des résistances R3 et R4 (0.22 ohm) quand la sortie alimente un appareil. A 1.5A pour chaque LM317, si on a par exemple une tension de 5V en sortie, cela signifie que l'on a une résistance équivalente à 1.6 ohm. Les 0.22 ohm ne me semblent pas servir à grand chose dans ce cas. Est-ce qu'elles ne sont utiles que pour les faibles intensités, voire quand rien n'est branché sur la sortie ? Ce n'est pas très pratique quand on veut une tension fixe avec une consommation variable... Auriez-vous une piste de solution à proposer (je suis très débutant) ? En tous cas, merci pour tous ces montages, c'est vraiment très utile ! Merci d'avance.

nina67 Nina67
lundi 18 novembre 2019 15:57

Bonjour, les résistances 0.22 Ohm équilibrent les courants de sortie de chacun des LM317. Si on relie directement, le LM317 qui délivre la tension la plus haute des deux donnera la totalité du courant alors que l'autre ne fera rien. La résistance de sortie est d'environ 0.11 Ohm (0.22//0.22 Ohm), ce qui est une valeur faible dans l'absolu. Cordialement

Vince2corte
lundi 18 novembre 2019 18:22

Merci pour la réaction rapide. C'est très sympa. Comme je suis débutant et têtu, je me dis que puisque je dispose de ces composant, autant que j'en mette 4 ou 5 en parallèle avec les mêmes valeurs de résistance : cela diminuera d'autant la chute en tension liée aux résistances de 0.22 ohm si je veux une valeur quasi fixe de la tension de sortie. C'est juste un cas théorique au cas ou j'aurais besoin d'un peu de puissance un de ces jours. Je suis tombé sur un article de "Electronique pratique" N° 179/p38 où il y a carrément 8 LM317 pour faire une alim de 12 A !

nina67 Nina67
mardi 19 novembre 2019 14:03

Bonjour, oui en effet, vous pouvez mettre plusieurs LM317 en parallèle. Cordialement.

@JBH30
mardi 16 juin 2020 15:24

Bonjour Nina67 ! J'ai réalisé le montage 5V 1A avec coupure en supprimant le module coupure qui ne me servira pas. Jai remplacé la résistance de 240Ω par un potentiomètre pour pouvoir avoir 5V pile et éviter d'être au dessus ou au dessous à cause des tolérances de composants. Le montage fonctionnement génialement bien, mais le Lm317 chauffe. J'ai mis un petit radiateur 30*20*15mm que j'avais, mais au bout de 5mn, il est très chaud, difficile à toucher. Le montage alimentera une Led 5V 1W de 7h le matin à 20h le soir à partir d'un transfo 12V. Est-ce normal ? Faut il un radiateur plus grand ? Merci d'avance, JB

nina67 Nina67
mardi 16 juin 2020 16:49

Bonjour JB, oui c'est normal que le régulateur LM317 chauffe. Il faut un dissipateur plus grand ! Bonne soirée à vous

@JBH30
mardi 16 juin 2020 17:59

Merci beaucoup ! Bonne soirée également ! JB

Radanz
samedi 27 juin 2020 08:36

Bonjour Nina, J'ai un projet de faire un abaisseur de tension 24V à 12V pour alimenter ensuite un convertisseur de 12V/230V. Ce montage avec LM317 peut-il faire l'affaire ou il faut que je pense à autre chose? Merci

nina67 Nina67
mercredi 1 juillet 2020 10:24

Bonjour, non, ce n'est pas adapté, le LM317 va chauffer beaucoup et sera très limité en puissance. Il vaut mieux utiliser une alimentation à découpage abaisseur (step down Buck) qui peut fournir un courant élevé. Cordialement

Norbert
dimanche 20 septembre 2020 20:28

Bonsoir, je fais appel à votre aide pour une réalisation. Je fabrique toutes sortes de maquettes, et une amie m'a demandé une maquette de phare marin. Pour réaliser le système d'éclairage, je veux utiliser un moteur 6Vcc. Mais ce dernier tourne cent fois trop vite. Puis je utiliser le LM 317 pour réduire sa vitesse ? Le moteur sera alimenté par 1 ou 2 piles de 9V. Je vous joint un petit schéma. PS: je suis novice en électronique, mais avec quelques connaissances quand même. Si vous pouviez me faire parvenir un petit schéma. En vous remerciant par avance, cordialement. Régulateur de tension LM317 : montages

nina67 Nina67
lundi 21 septembre 2020 11:07

Bonjour, vous pouvez utiliser un montage à LM317 ou ce petit variateur de vitesse pour moteur à courant continu : https://www.astuces-pratiques.fr/electronique/variateur-de-vitesse-pour-moteur-a-courant-continu

Norbert
lundi 21 septembre 2020 14:55

Bonjour et merci pour la rapidité de votre réponse. Schémat des plus simplistes, génial ! Merci encore. Cordialement.

LEP-70
dimanche 24 janvier 2021 15:37

Bonjour, Je veux éclairer le plateau d'une imprimante 3D avec un bandeau de LED 12 V. L'alimentation de mon imprimante ne fournissant que du 24 V, j'ai réalisé le montage "alimentation stabilisée 1,25 à 25 Volts" en prenant R1 = 220 ohm et R2 = 2 kohm. J'obtiens bien une tension en sortie de l'ordre de 12 V (plutôt 13.5 V) lorsque rien n'est branché, mais dès que je connecte le bandeau de LED, la tension tombe à 8.6 V et les LED ne s'éclairent que très peu. L'intensité dans les LED est alors de 45 mA. Avec une tension de 12 V, j'ai pu mesurer que l'intensité qui traverse les LED est de 120 mA. Est-il possible d'utiliser un LM317 pour avoir une tension de 12 V ET une intensité de 120 mA ? Sinon, que me conseillez-vous ? Cordialement.

Michaël TOBOME
jeudi 6 mai 2021 17:56

bonsoir je voudrais réaliser un régulateur et limiteur de courant. j'ai vraiment besoin de votre de votre aide

Claude Baychere
samedi 23 octobre 2021 16:31

Bonjour. Peut on remplacer le LM 317 par un TIP 122 ou 142. Merci de votre réponse

Michael
dimanche 3 avril 2022 01:36

Bonjour je souhaite remplacer un petit boitier (alimentation à courant constant peut être) pour les LED sur l’optique de mon véhicule. J’ai 8 LED SMD 3528 3v 20ma montée en série/parallèle, je trouve à l’ampèremètre un courant de 0.08A. J’ai compris qu’il faut les alimenter en courant et pas en tension. On m’a aiguiller vers un LM317 en disant de faire cela «Un LM317 + une résistance montés en source de courant constant» mais je n’y connais rien en électronique (calculer la résistance qu’il me faut) Pouvez-vous m’aider SVP Cordialement. Régulateur de tension LM317 : montages
