Comment ne déclencher le ventilateur simplement qu’en présence de musique. Inutile en effet que le ventilateur d’un ampli de sono fonctionne alors qu’il n’y a pas de musique. Cela occasionne du bruit inutile et l’accumulation de poussière. Cet article présente un schéma très simple qui s’insère en série pour piloter le ventilateur d’un ampli de sono.
La plupart des amplis de sono ont un ventilateur qui tourne en permanence. On peut souhaiter l’arrêter automatiquement quand il n’y a pas de musique pour éviter d’entendre le bruit du ventilateur en permanence. Un petit montage permet de couper le ventilateur quand il n’y a pas de musique.
Un ventilateur d’ampli de sono alimenté en 12 Volts :
Ventilateur d’ampli branché en permanence au 12V.
Couper le ventilateur de l’ampli de sono
Le montage proposé ici est adapté aux ventilateurs 12V et 24V, mais pas 230V (rare dans les amplis de sono).
Schéma pour couper le ventilateur
Ainsi sans musique, votre ventilateur bruyant ne vous gênera plus !
Ventilateur intelligent : ne s’allume qu’avec la musique
Le montage prélève les signaux gauche (L, comme Left) et droite (R, comme right) des sorties haut parleurs. Ces signaux sont redressés par D1 et D2. R1 et R2 limitent le courant et peuvent être des 1/4 Watt traditionnelles. D1 et D2 forment ensemble une fonction logique « ou ». Si un seul des 2 canaux, ou les 2, présentent un signal, C1 se charge. C1 lisse la tension obtenue. La constante de temps, très voisine du produit R2 x C1, vaut 0,1 s environ à la décharge. Si la musique s’arrête, le ventilateur s’arrête ainsi rapidement. T1 fonctionne en tout ou rien et commande le ventilateur. C’est un transistor Darlington qui peut être un TIP122 (100 V, 5 A) pour être « large ». Il n’a pas besoin de radiateur pour un ventilateur 12 Volts standard (< 5 Watts). La tension Vce à ses bornes s'établit à 0,75 Volt typique en fonctionnement. La tension Vbe atteint 1,4 Volt typique.
C1 doit avoir une tension de 100 Volts pour garantir qu’à pleine puissance, la tension à ses bornes ne dépasse pas sa tension nominale.
En fonction de la puissance de l’ampli, on obtient pour C1 la tension suivante (ou un peu moins) :
- Ampli 200 Watts RMS à 8 Ohms ou 400 Watts RMS à 4 Ohms : 56 Volts
- Ampli 400 Watts RMS à 8 Ohms ou 800 Watts RMS à 4 Ohms : 80 Volts
- Ampli 800 Watts RMS à 8 Ohms ou 1600 Watts RMS à 4 Ohms : 113 Volts
La plupart des amplis de sono sont de classe AB et chauffent très peu quand il n’y a pas de musique et que la tension de sortie haut parleur est nulle. Le ventilateur n’est donc pas nécessaire.
Caractéristiques de la coupure du ventilateur
Seuil de déclenchement du ventilateur : 2V efficaces environ sur un des 2 haut parleurs.
Avantages du montage
- silence total lorsqu’il n’y a pas de musique
- pas d’usure inutile du ventilateur de l’ampli (lorsqu’il n’y a pas de musique)
- encrassage réduit
- économie d’énergie
- possibilité d’ajouter une LED en parallèle pour indiquer la présence du ventilateur
La LED en parallèle pourra être une LED bleue avec une résistance série de 2,2 kOhms par exemple.
Conclusion
Ce petit montage permet de ne faire tourner le ventilateur d’un ampli de sono que lorsqu’il y a besoin, c’est-à-dire lorsqu’il y a de la musique et que son bruit n’est donc pas gênant.

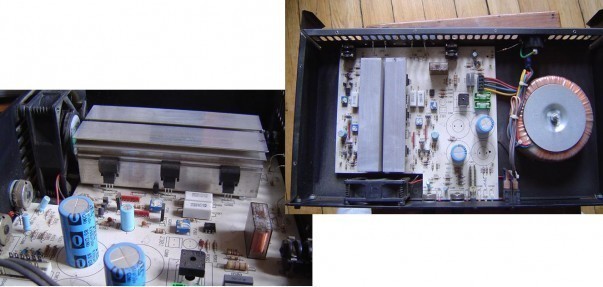

Exemple d’ampli de sono 2 x 100W efficaces et son ventilateur 12 Volts de 8 x 8 cm de taille
Bonne année à tous !
Et si lampli est bridge ??🤔🤔
Bonjour, si l’ampli est bridgé, vous pouvez brancher le montage sur une des deux sorties (qui donnent en réalité un signal identique mais en opposition de phase). Le montage doit tout de même être connecté à la masse interne de l’ampli. Cordialement
Grand Merci ;
mais y’a toujours un truc que je ne comprends pas bien ()
Sur l’intensité à la sortie des amplifier: Exemple 300w =30v
500w=50v ……
Et est-ce que la même tension de sortie est la même qui chute Sur l’alimentation??
bonjour, la chute de tension n’a pas de rapport avec la tension de sortie maximum de l’alimentation, mais vous pouvez consulter l’article « alimentation à transfo pour ampli audio », pour avoir des ordres de grandeurs. Cordialement
Je voulais savoir :
Sur la sortie d’un ampli en plein puissance on a un contenu ac ()
Exemple un ampli 300w=30v
—/——- 500w=50v
Est-ce que la tension au borne du haut-parleur est la même qui chute sur alimentation..?
bonjour, la tension de sortie à pleine puissance est liée à la relation P = U²/R, avec P la puissance en Watts, U la tension efficace et R la résistance (4 ou 8 Ohms pour un haut parleur). La chute de tension est, quant à elle, due au dimensionnement de l’alimentation (résistance interne des enroulements, pertes dans les semi conducteurs, ondulation des condensateurs, résistance série du réseau électrique…)
Bonsoir comment allez vous aujourd’hui ;
Et grâce à vous suis vraiment content ()
Et j’ai des idées qui me passe par la tête :
J’aimerais savoir si il y a un ampli qui pourrait fonctionner directement ce secteur () sans Xfo ?
Genre Parti commander des most ou des transistors alimenté sur une tension basse ()30 40 ou 50v . Et étage Finale alimenté sur 320 V *2. ?
bonjour, c’est une excellente question que je me suis moi-même déjà posée. Si on est prêt à construire un ampli de 5000 Watts environ, on pourrait imaginer utiliser la tension secteur directement redressée (320 Volts environ). Montage très simple, pas d’alimentation. Le problème est qu’il n’y a aucune isolation entre le secteur et toute l’installation audio (source audio, et haut parleur). L’ensemble de l’installation devient alors dangereux et ne devra jamais être touché ! Mais uniquement pour le raisonnement, c’est tout à fait possible de réaliser cela. Le plus simple serait de réaliser un ampli classe D bridgé (avec une alimentation 320 Volts continus, il n’y a pas de point milieu basse impédance pour brancher la masse audio. Et utiliser un doubleur de tension (deux diodes, deux capas) pour faire +/-320 Volts (donc 640 Volts entre le +Vcc et le -Vcc), cela ne correspond pas à des puissances que supportent les haut-parleurs et le disjoncteur ! En gros, la structure de l’ampli ressemble à un pont de H alimenté par le secteur redressé. Cordialement
Grand merci 🙏
J’aimerais vraiment que vous me proposer un schema () classe d ; 320v*2
S’il vous Plaît
*ps j’ai faillit perdre mon œil ;
J’avais utilisé 8 couples de c5200-a1943
, j’avais d’abord montré deux à deux () en série puis en parallèle . , après le premier Mise sur tension , après quelques secondes tout est parti en fumée 😥
bonjour, je n’ai malheureusement pas de schéma à vous proposer pour un ampli classe D qui serait connecté directement au secteur redressé. Cordialement
Merci ;
Quand pensez-vous de modifier lampli classe d 300w présent sur le cite ()
A la places des 2 mos , j’utilise 6 irfp460 alimenté sur 320v*2
Et la partie basse tentions de lampli alimenté par une alimentation à découpage .
?
bonjour, vous souhaitez faire une alimentation avec un doubleur de Latour à partir du secteur 230 V AC pour faire +/- 320 V ? Dans ce cas, il faut des Mosfets qui supportent au moins 640 V, donc choisir des Mosfet 800 V. Les IRPF460 ne conviendront pas. Cordialement
Bonjour comment allez vous aujourd’hui ;
Est t’il possible de modifier l’alimentation ()
Une alimentation simple ( 320v//0v sur cette ampli classe d ) le but est d’utiliser les mosf 600v () j’en trouve pas plus au Cameroun cordialement.
Et combien de watts dois-je séparer si alimentation est symétrique ;
Si elle est simple .
bonjour, vous imaginez donc faire un ampli classe D avec un haut parleur relié entre la sortie de l’ampli (centré sur +160 V environ) et la masse 0 V. Il faudra une capa en série avec le haut-parleur (1000 uF 200 V par exemple). Cordialement
