Alimentation à découpage pour ampli : mesures (4)

Quelles sont les formes des courants et des tensions dans une alimentation à découpage en demi pont ? Ici, on présente la suite des mesures de tensions et courants dans l'alimentation à découpage pour ampli dans différents cas.

Cet article présente les tensions et courants dans le secondaire de l'alimentation à découpage pour ampli lorsqu'elle est en charge.

alimentation a decoupage pour ampli mesures 4 0

Alimentation à découpage en demi pont pour ampli : schéma

Voici le schéma d'alimentation pour ampli utilisé :

alimentation a decoupage pour ampli mesures 4 1

Schéma de l'alimentation à découpage étudiée (sortie : +/- 40 V)

alimentation a decoupage pour ampli mesures 4 2

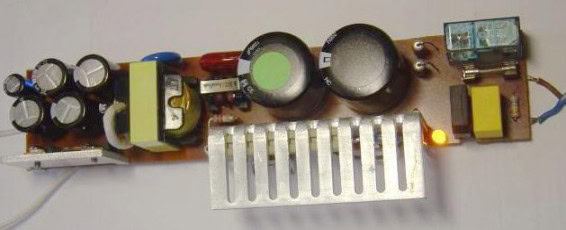

Prototype de l'alimentation à découpage

Charge de l'alimentation à découpage : 8 Ohms

L'alimentation est branchée sur le secteur 230V puis une résistance de 8 Ohms / 500W est connectée entre +Vcc et -Vcc (ici, +/-40V). On peut utiliser un ensemble de résistances en parallèle pour réaliser la charge.

alimentation a decoupage pour ampli mesures 4 3

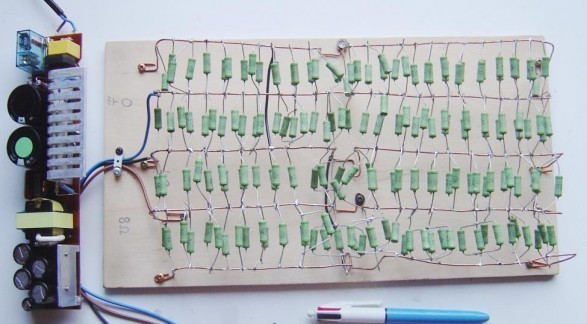

Charge de 8 Ohms / 500W utilisée pour les tests

On visualise ci dessous la tension de sortie +Vcc (40V à vide). La tension secteur est redressée et filtrée par 2x470uF/200V en série.

alimentation a decoupage pour ampli mesures 4 4

Vcc et courant dans la diode (545W en sortie)

L'alimentation à découpage pour ampli fournit une tension ondulée à 100Hz liée au hachage dans la tension secteur redressée et non dans une tension parfaitement continue. L'ondulation 100Hz est liée aux condensateurs 470uF/200V. Le courant dans la diode atteint 60A crête et ne vaut que 9A moyens ! L'ondulation à la fréquence de découpage se voit ci dessous, sur une base de temps zoomée (4us/div) :

alimentation a decoupage pour ampli mesures 4 5

Vcc aux bornes des condensateurs 1000uF/63V et courant dans la diode (545W en sortie)

La tension Vcc présente une ondulation liée surtout à l'ESR des condensateurs de sortie. Il est très important de brancher l'oscilloscope (et donc l'ampli audio) juste sur les condensateurs et non sur la patte de la diode et de la masse du transfo. En effet, la résistance série des pistes joue alors un grand (et mauvais) rôle :

alimentation a decoupage pour ampli mesures 4 6

Vcc mesuré entre masse du transfo et diode de redressement et courant dans la diode (545W en sortie)

La courbe ci dessus a été faite sur une maquette d'alimentation où les pistes de masse et de +Vcc mesurent 6cm de long environ et 1cm de large. La résistance du cuivre n'est pas négligeable.

Conclusion sur les mesures de l'alimentation à découpage

L'ondulation de la tension de sortie de l'alimentation à découpage se compose de l'ondulation 100Hz et de l'ondulation à la fréquence de découpage

L'ampli audio doit être branché au plus près des condensateurs de sortie, et non sur les diodes de redressement : la longueur des pistes offre une résistance électrique qui augmente l'ondulation.

Pour voir d'autres mesures faites sur cette alimentation à découpage +/- 40 Volts en charge, à vide, au démarrage :

Mesure sur l'alimentation à découpage pour ampli audio : suite (1)

Mesure sur l'alimentation à découpage pour ampli audio : suite (2)

Mesure sur l'alimentation à découpage pour ampli audio : suite (3)
