Ampli sono Peavey PV-1200

L'ampli Peavey PV1200 a été démonté pour une réparation. Cet article présente ainsi la conception de cet amplificateur dont certaines particularités pourront susciter l'étonnement.

Il s'agit d'un amplificateur de puissance de 2 x 600 Watts efficaces idéal pour de la sonorisation de grande puissance.

Voici donc l'amplificateur PV1200 de Peavey. En rack 3U, son format et son poids sont imposants.

alt=

Ampli Peavey PV 1200 : face avant (format rack 3U)

alt=

Ampli de sono Peavey PV1200 à réparer

Les deux canaux de l'ampli PV1200 sont HS ( composants et pistes) + l'alimentation +15V et -15V.

alt=

Voici le schéma de cette alimentation. Le composant en boitier TO220 qui est éclaté, est un régulateur de tension +15V.

alt=

La diode zener de l'alimentation est une 1N4744 et le condensateur en sortie du régulateur MC7815 est un 100 µF 35 V. Sur l'alimentation, on ne voit plus le 100 µF 35 V, car il a éclaté.

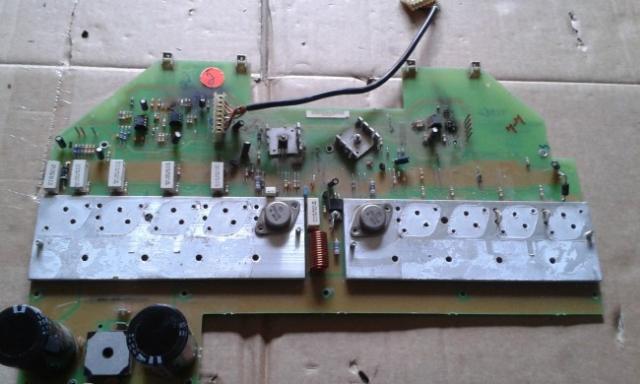

Ci-dessous, le circuit imprimé d'un des deux canaux :

alt=

Circuit imprimé de l'ampli Peavey 1200 à réparer

On constate que les radiateurs sont de petite taille. Les 5 paires de transistors en boitier métallique correspondent à la paire de drivers et à 4 paires de transistors de puissance (étage de sortie). Cela signifie que chaque paire de transistor de puissance gère 25 % de la puissance de sortie (c'est-à-dire 150 Watts).

Les transistors sont montés sur deux radiateurs distincts. La paire du milieu est la paire de drivers :

alt=

Démontage pour réparation de l'ampli Peavey PV1200

Les 4 transistors NPN (marquage "70471180") et les 4 transistors PNP (marquage "70483180") sont HS.

Voici les équivalents avec lesquels vous pouvez remplacer les transistors en boitier TO3 :

70471180 = MJ15022

70483180 = MJ15023

Il y a également le transistor pnp en boitier TO126, monté sur dissipateur, le 6019 qui est aussi HS. Vous pouvez le remplacer par un MJE350. Celui qui est juste a côté, vous pouvez mettre un MJE340.

Il y a également 2 transistors en boitier TO92. Un de chaque côté du 6019 et celui dont vous remplacer par un MJE340. Ce sont deux petits transistors au milieu de la carte. Il y a un MPS6531 que vous pouvez remplacer par un 2N4401 et un MPS6534 que vous remplacez par un 2N4403.

Ensuite au niveau de l'étage amplificateur en tension avec les ampli ops, il y a un transistor 2SC1740, un P606C qu'il faut remplacer par un 2N5461.

Les 2 ampli ops DIP8 qui sont JRC4560 sont à remplacer ainsi que le 70413080, il faut mettre un LM3080N.

Les ampli ops pilotent des transistors qui créent l'amplification en tension. En effet, l'ampli op ne peut pas produire une tension allant jusqu'à la tension d'alimentation (+/-75 V).

Bien entendu, il faut remplacer tout les petits condensateurs, les diodes 1N4148, les 2 diodes 1N5402 qui sont de chaque côté de la carte, et les diodes zener 1N4744 qui sont sur l'alimentation +15 V et -15 V.

Entre les deux dissipateurs où sont montés les transistors de puissance, il y a un triac qui sert à protéger la sortie. C'est un SAC187 en boitier TO220, il faut le remplacer par un BTA16-600C.

alt=

Ampli Peavey PV 1200 en cours de réparation

alt=

alt=

Transistors de puissance à remplacer (MJ15022 et MJ15023)

alt=

alt=

Circuit imprimé : certaines pistes ont grillé

alt=

alt=

Pour la réparation des pistes grillées, il faut mettre des fils à la place.

Schéma de l'ampli Peavey PV1200

Voici le schéma de l'ampli Peavey PV1200

ampli peavey 1200 schematic

Ampli Peavey PV 1200 : le schéma

Les deux condensateurs 7500 uF 100V sont montés en série et le point milieu de ces condensateurs n'est pas relié à la masse, mais est flottant. En réalité, la conception de cet amplificateur est basée sur un montage inversé. Les émetteurs de transistors de puissance sont reliés à la masse et c'est le point milieu des condensateurs qui est la sortie haut-parleur.

L'ampli op pilote l'étage predriver (Q104 et Q105). C'est cet étage qui fournit l'excursion de tension. Ce mode de fonctionnement inversé existe aussi dans les amplis QSC Audio (la série RMX) mais là, ce sont les collecteurs qui sont reliés à la masse ("collector grounded"). Ce dernier point permet de fixer les transistors de puissance directement sur le radiateur sans besoin d'isolant mica ou silicone, offrant ainsi une meilleure dissipation thermique (et un montage plus simple, plus rapide, plus fiable).
