Réparation caisson de basse amplifié XTR500
Cet article présente la réparation d'un caisson de basse amplifié qui ne donne plus de son du tout. C'est la partie électronique qui est défaillante : un composant de l'ampli de puissance a grillé et nous allons voir en détail lequel et comment réparer cette panne. Il est possible de le remplacer avec une certaine précaution pour un budget de quelques euros seulement sans forcément passer par un technicien qualifié. Il s'agit ici du caisson de grave XTR 500 de Gemini Sound.

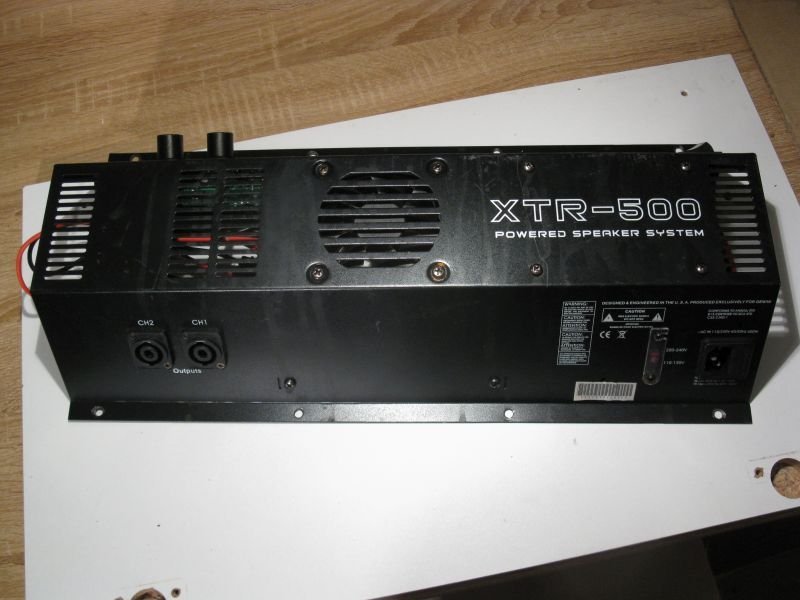

Voici l'explication du démontage du caisson de grave amplifié Gemini XTR 500.
Ampli de puissance du caisson de basse amplifié XTR500
Le caisson de basse amplifié Gemini XTR500 possède un ampli de puissance basé sur plusieurs amplis intégrés TDA7294. Le TDA7294 est un grand classique des amplis audio intégrés et offre une certaine facilité de fonctionnement (comme son concurrent LM3886), ce qui l'a rendu populaire tant dans le domaine des systèmes amplifiés que des amplis de hifi et autres amplis à fabriquer soi-même.

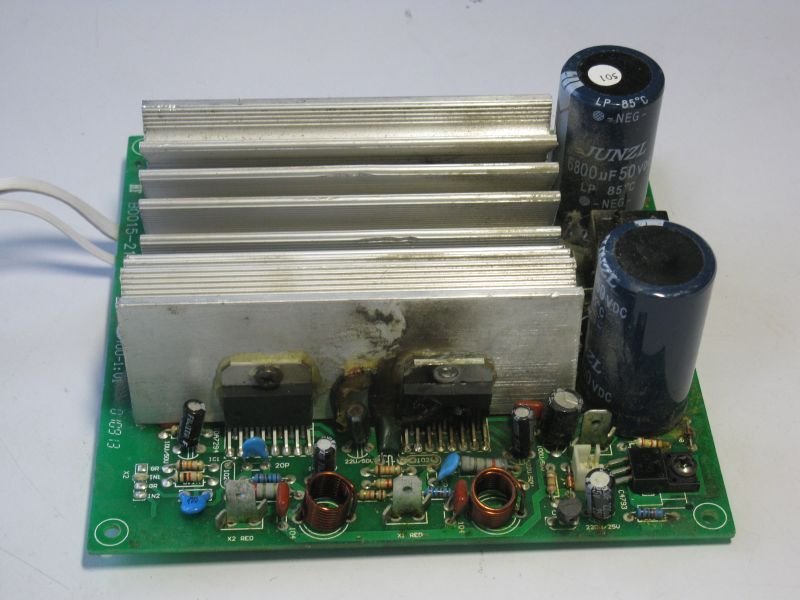

Ici, on doit remplacer le TDA7294 qui a claqué. Voici la carte électronique de l'ampli en panne :
Ampli TDA7294 en panne sur l'ampli du caisson XTR500 Gemini

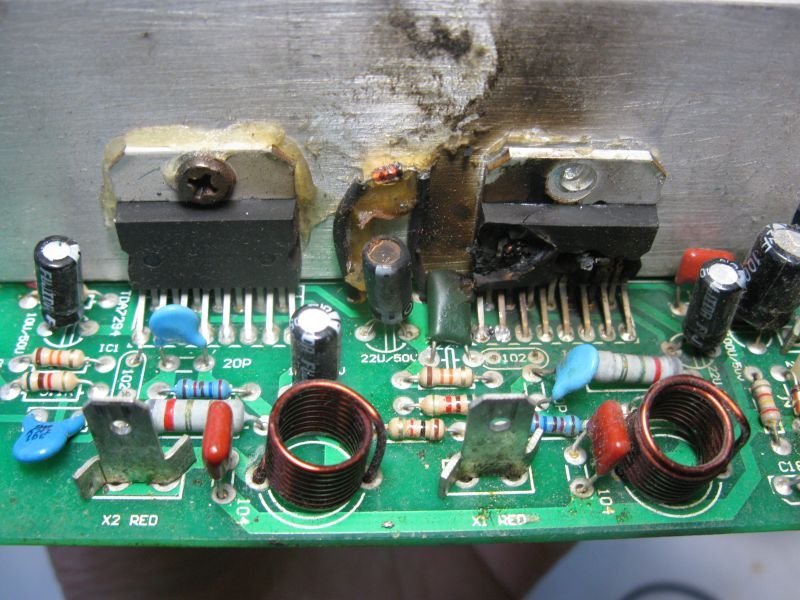

Vu de plus près, l'ampli TDA7294 ressemble à ceci :
Ampli TDA7294 en panne (grillé)
Il se peut que d'autres composants aient claqué en même temps.

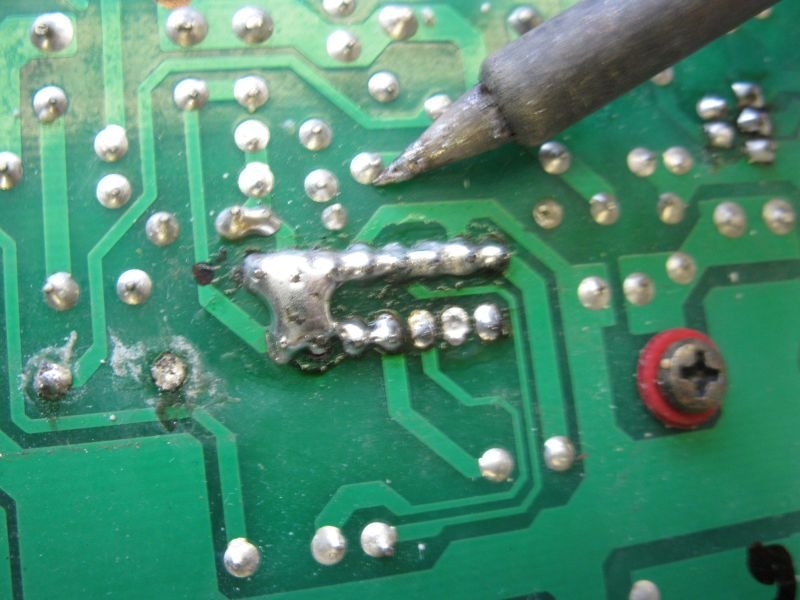

On remplace le TDA7294 en panne. Pour dessouder un TDA7294, on peut faire une grosse boulette d'étain (si possible au plomb, ça fond mieux : 180 °C au lieu de 230 °C) pour permettre à toutes les soudures d'être chauffées en même temps : la boulette d'étain transmet la chaleur du fer à souder à toutes les soudures.
Boulette d'étain pour dessouder plus facilement le TDA7294

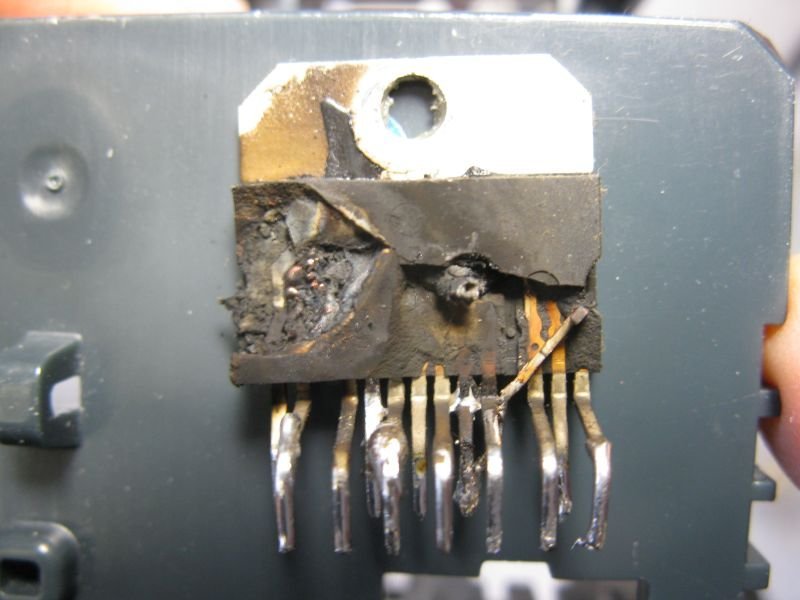

Certaines broches du TDA7294 restent sur place. Lorsque le TDA7294 a grillé, les broches se sont séparées. On les enlève à la pince par la suite.
Ampli intégré TDA7294 claqué

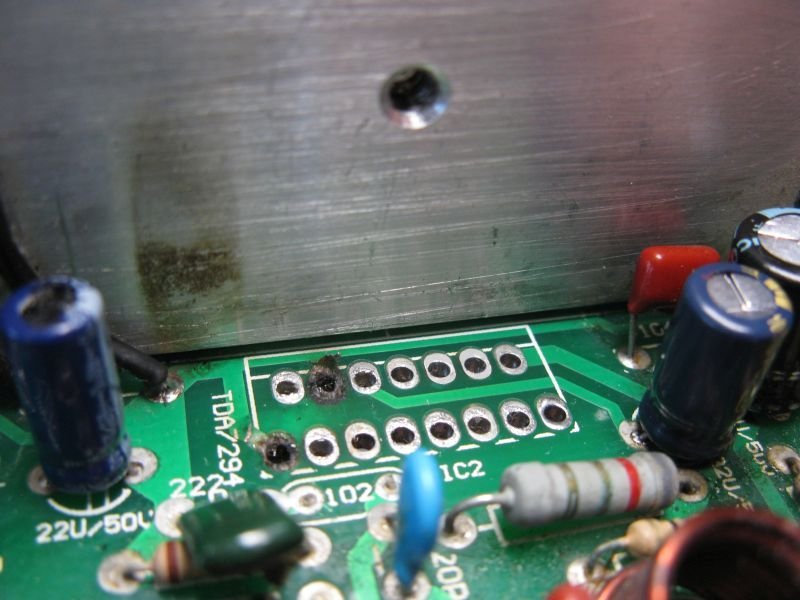

On peut ensuite utiliser de la tresse à dessouder et du stylo nettoyant de flux de soudure pour obtenir un résultat propre :
Circuit imprimé de l'ampli Gemini XTR500
On soude alors le nouveau TDA7294 en garantissant bien les contacts sur les pistes brûlées (par des petits bouts de fils de cuivres dénudés).

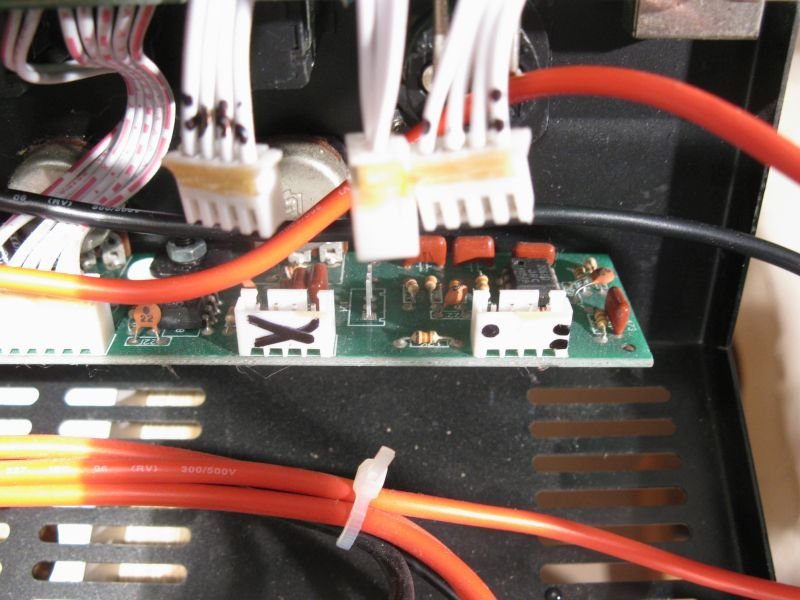

On remonte les câbles sur le circuit imprimé de l'ampli du caisson de basse :
Branchements des câbles sur le circuit imprimé
Causes des pannes de l'ampli TDA7294
Voici les principales causes de panne. L'ampli TDA7294 peut claquer suite à :
- une surchauffe
- une mauvaise isolation entre son boitier (qui est relié à l'alimentation négative -Vcc de façon interne) et le radiateur qui peut être relié à la masse. Il se forme un court-circuit de l'alimentation négative et le fort courant passe alors par les broches du TDA7294 et le détruit.
- des condensateurs de bootstrap (22 uF 50 V recommandés par le fabricant) qui vieillissent et perdent de leur performance. Lorsqu'on remplace un TDA7294, il est intéressant de remplacer aussi son condensateur de bootstrap (et cela ne coûte pas bien cher !)
- défaillance dans le circuit imprimé entre deux pistes, parfois en couches internes. On remarque alors un noircissement du circuit imprimé qui témoigne du court-circuit. Le circuit imprimé lui-même peut être cause de défaillance, surtout qu'autour du TDA7294, il y a des tensions autour de 70 V entre l'alimentation positive et l'alimentation négative.
Remplacement de l'ampli TDA7294

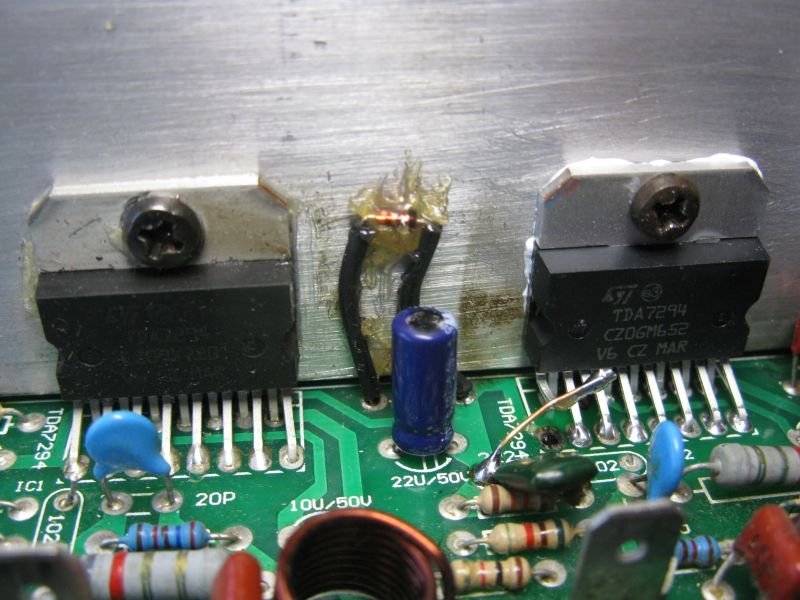

Voici le module d'amplification du caisson de basse XTR500, avec ton TDA7294 remplacé :
Nouvel ampli TDA7294 pour le caisson de basse amplifié Gemini XTR500
Un petit bout de fil nu a été soudé depuis la piste jusqu'à la broche 1.
Lorsqu'on rebranche l'ampli du caisson de basse, on peut insérer en série une ampoule halogène de 40 W à 60 W en série avec le 230 V pour limiter le courant absorbé. Si l'ampoule brille fortement, il y a un défaut sur la partie électronique. Cela évite de gros dégats (court-circuit). Il est alors prudent de remplacer les autres TDA7294 et de vérifier au multimètre si d'autres composants ne sont pas en court-circuit (diodes de redressement, diodes sur le circuit imprimé à proximité du TDA7294)
Mot de la fin
Le caisson de basse amplifié XTR500 a pu être réparé en remplaçant l'ampli intégré TDA7294 qui avait grillé ainsi que son condensateur de bootstrap. La réparation nécessite environ une heure de travail, un TDA7294 et un condensateur.
Ampli du caisson de grave amplifié Gemini XTR500 réparé !
