Cet article présente un prototype d’alimentation avec routage et placement des composants de l’alimentation à découpage. Il s’agit d’une alimentation destinée à un ampli audio. L’alimentation à découpage délivre une tension symétrique de +/-40V et une sortie auxiliaire 12V/1A pour alimenter des ventilateurs.
Schéma de l’alimentation à découpage
Réalisation de l’alimentation à découpage
Réalisation d’alimentation à découpage pour ampli
Conception détaillée de l’alimentation à découpage
Alimentation à découpage pour ampli audio 200W à 500W
Placement des composants
Les photos ci dessous montrent le détail de la réalisation d’un prototype, de l’entrée secteur aux sorties DC isolées pour l’ampli audio. Les références des composants correspondent au schéma présenté plus haut.
Alimentation à découpage pour ampli : redressement du secteur et filtrage
Alimentation à découpage pour ampli : hacheurs, condensateurs de filtrage, transfo d’impulsion
Alimentation à découpage pour ampli : condensateur de liaison et transfo principal
Attention : l’isolation électrique est assurée par le transfo. Il faut garantir une isolation suffisante entre primaire et secondaire (6mm). Il est facile de laisser 10mm.
Alimentation à découpage pour ampli : redressement du secondaire (partie « AC » écrite en bleu)
Composants de l’alimentation à découpage : vue de haut
Alimentation à découpage pour ampli : redressement et filtrage du secteur
Alimentation à découpage pour ampli : transfo, redressement et filtrage secondaire
Réalisation de l’ampli audio 2 x 300W
L’ampli fonctionne en mode bridge pour obtenir 2 x 300W efficaces à 8 Ohms. Cela revient à créer 4 canaux 4 x 150 Wrms / 4 Ohms bridgés deux à deux. La tension d’alimentation peut ainsi être réduite de moitié et les transistors bipolaires de puissance évitent la zone de seconde cassure (second breakdown).
Ampli audio artisanal basé sur l’alimentation à découpage (à gauche)
Le boitier mesure 35 x 28 x 5 cm, ultra compact, ultra léger.

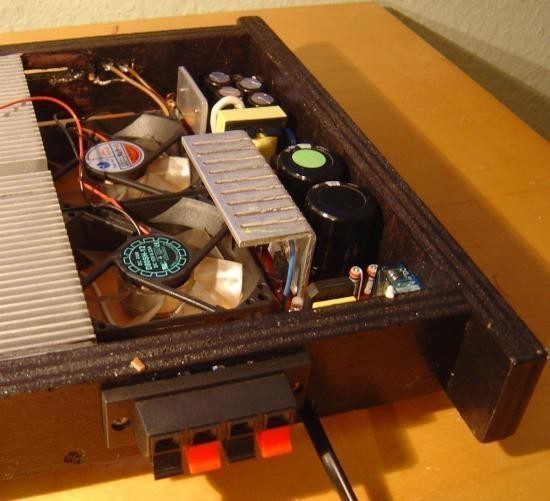

Vue arrière de l’ampli : connecteurs RCA à gauche, sortie HP et cordon secteur
Etages audio de l’ampli
Ils se trouvent sous les radiateurs et sont conçus comme dans cet article :
Ampli ultra simple 50W à 200W (schéma)
Une protection intelligente (limitation de courant en fonction de la tension, « VI limiter » en Anglais) a été ajoutée.
