Jeu de lumière LED Moonflower : principe

Le principe de la plupart des jeux de lumière repose sur une source lumineuse (ampoule ou LED) et un ensemble de lentilles convergentes pour focaliser la lumière et en faire des faisceaux qui projettent la forme de la source lumineuse (filament d'ampoule ou LED). Les jeux de lumière Moonflower qui ont enchanté les années 1980 et 1990 n'échappent pas à ce principe simple et efficace.

Un ensemble de LED et une lentille convergente suffisent pour créer un jeu de lumière à LED de type Moonflower. Contrairement au Moonflower à lampe halogène, aucun mouvement mécanique n'a lieu : pas de moteur électrique ! Il s'agit simplement d'un ensemble de LED qui constitue une sorte de petit écran où apparaissent des figures géométriques programmées électroniquement. C'est l'allumage et l'extinction de groupes de LED organisés qui créent l'impression de mouvement. Le choix des couleurs des LED permet des teintes vives, surtout dans le bleu (difficile à réaliser avec un filtre de couleur placé sur ampoule halogène). La matrice de LED se trouve dans le plan focal de la lentille qui en projette ainsi l'image dans la salle. C'est de loin la construction mécanique la plus simple. Par ailleurs, la consommation électrique est très réduite (5 à 20 W environ contre 600 W pour un derby ou un jeu mushroom classique)

jeu de lumiere led moonflower principe 0

Jeux de lumières du commerce

Un programme électronique fait défiler les figures préenregistrées au rythme de la musique (mode "Sound", "Music" ou 'Auto") ou par commande DMX. Ce sont des effets de lumière récents qui n'existent que depuis que les LED très lumineuses existent.

jeu de lumiere led moonflower principe 1

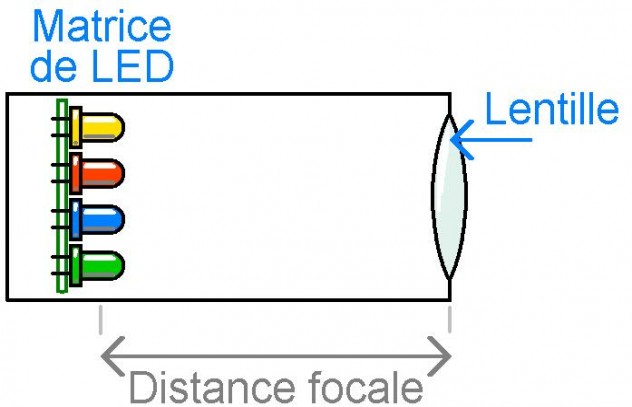

Construction Moonflower à LED : matrice de LED et lentille

Rendu des couleurs des jeux de lumière

Le Moonflower à LED donne des ambiances plutôt bleutées froides parce que les LED bleues sont très lumineuses par rapport aux LED rouges. C'est le contraire des Moonflower halogène qui restituent des teintes chaudes liées au filament. Les deux types de Moonflower se complètent en termes de rendu.

Choix des LED

Il s'agit de LED transparentes et incolores ("waterclear") de 5mm de diamètre à très haute luminosité. Le bricoleur trouvera les luminosités typiques pour des LED 5mm 20mA :

  • rouge (red) : 6000 à 15000 mcd
  • jaune (amber) : 5000 à 20000 mcd
  • vert (green) : 8000 à 30000 mcd
  • bleu (blue) : 5000 à 15000 mcd
  • blanc froid (white) : 10000 à 30000 mcd

Il existe aussi depuis peu des LED 5 mm de diamètre qui supportent 100 mA et qui peuvent dissiper 0,5 W ! Leur luminosité typique vaut 25 000 à 100 000 mcd et l'angle d'ouverture 60°.Il existe aussi depuis peu des LED 10 mm de diamètre qui supportent 100 mA (0,5 W nominal) et 300 mA (1 W nominal) sans radiateur supplémentaire ! La luminosité typique vaut 150 000 à 300 000 mcd pour les 0,5 W et 250 000 à 400 000 mcd pour les 1 W.

jeu de lumiere led moonflower principe 2

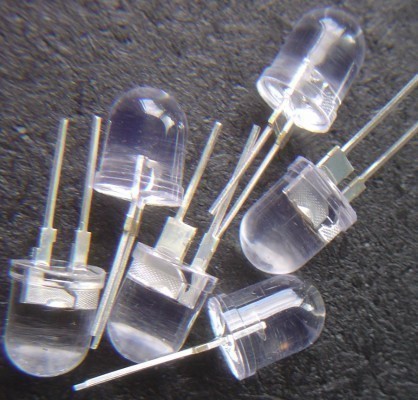

LED 10mm de diamètre : 100 mA, 0,5 W nominal
